Пассивный дом из древесины в городе Луго, Испания
Проект заказчика
![[ES] CP 001182 | Пассивный дом из древесины в городе Луго, Испания](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964946/2964946.png?la=ru&mw=578&mlid=3763C5AF416A4B6BA0F595E98EF24F74&hash=DF028F21B21D0F839E4EC73B18C392433C571769)
-
01

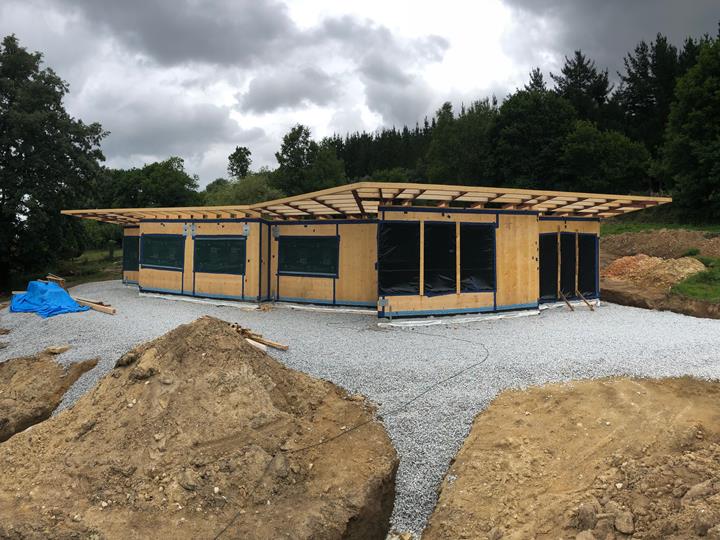

Рисунок - Дом в городе Шелл (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
01

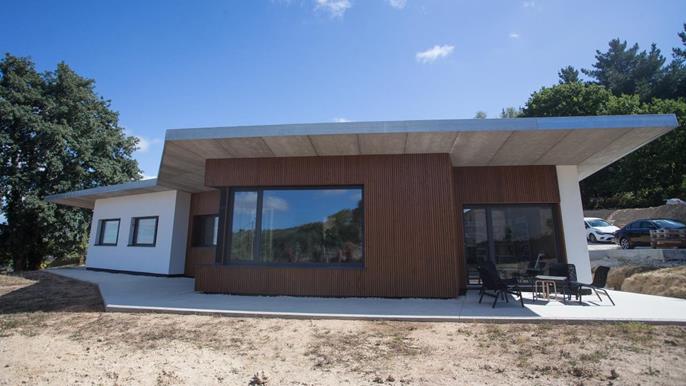

Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![RFEM модель жилого здания (© Maderas Besteiro)]()
01
Рисунок - RFEM модель жилого здания (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
01
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)]()
01
Рисунок - Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)
-
![3D модель в работе с программами (© Maderas Besteiro)]()
01

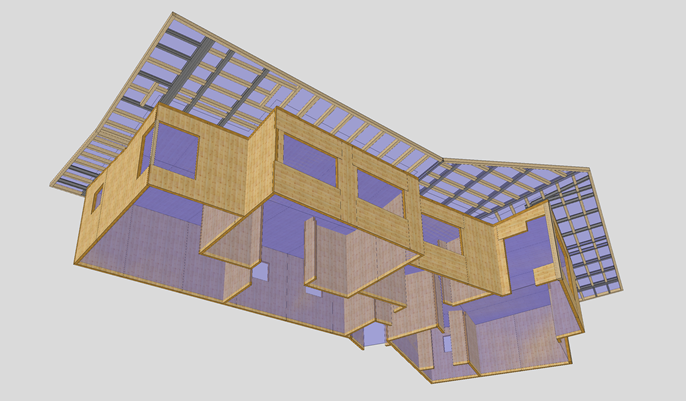

Рисунок - 3D модель в работе с программами (© Maderas Besteiro)
-
![Пассивный дом]()
01
Рисунок - Пассивный дом из кросс-ламинированной древесины и клееной древесины в Луго, Испания (© www.mbesteiro.com)
-
02
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Дом в городе Шелл (© Maderas Besteiro)]()
02
Рисунок - Дом в городе Шелл (© Maderas Besteiro)
-
![RFEM модель жилого здания (© Maderas Besteiro)]()
02
Рисунок - RFEM модель жилого здания (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
02
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)]()
02
Рисунок - Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)
-
![3D модель в работе с программами (© Maderas Besteiro)]()
02
Рисунок - 3D модель в работе с программами (© Maderas Besteiro)
-
![Пассивный дом]()
02
Рисунок - Пассивный дом из кросс-ламинированной древесины и клееной древесины в Луго, Испания (© www.mbesteiro.com)
-
03
Рисунок - RFEM модель жилого здания (© Maderas Besteiro)
-
![Дом в городе Шелл (© Maderas Besteiro)]()
03
Рисунок - Дом в городе Шелл (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
03
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
03
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)]()
03
Рисунок - Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)
-
![3D модель в работе с программами (© Maderas Besteiro)]()
03
Рисунок - 3D модель в работе с программами (© Maderas Besteiro)
-
![Пассивный дом]()
03
Рисунок - Пассивный дом из кросс-ламинированной древесины и клееной древесины в Луго, Испания (© www.mbesteiro.com)
-
04
Рисунок - Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)
-
![Дом в городе Шелл (© Maderas Besteiro)]()
04
Рисунок - Дом в городе Шелл (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
04
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![RFEM модель жилого здания (© Maderas Besteiro)]()
04
Рисунок - RFEM модель жилого здания (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
04
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![3D модель в работе с программами (© Maderas Besteiro)]()
04
Рисунок - 3D модель в работе с программами (© Maderas Besteiro)
-
![Пассивный дом]()
04
Рисунок - Пассивный дом из кросс-ламинированной древесины и клееной древесины в Луго, Испания (© www.mbesteiro.com)
-
![Соединение стали с древесиной]()
04
Рисунок - Пассивный дом, соединяющий сталь-сталь, сделанный из древесины в Луго, Испания (© www.mbesteiro.com)
-
05
Рисунок - 3D модель в работе с программами (© Maderas Besteiro)
-
![Дом в городе Шелл (© Maderas Besteiro)]()
05
Рисунок - Дом в городе Шелл (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
05
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![RFEM модель жилого здания (© Maderas Besteiro)]()
05
Рисунок - RFEM модель жилого здания (© Maderas Besteiro)
-
![Готовый жилой дом (© Maderas Besteiro)]()
05
Рисунок - Готовый жилой дом (© Maderas Besteiro)
-
![Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)]()
05
Рисунок - Местная RFEM модель соединения стальных балок с деревянными (© Maderas Besteiro)
-
![Пассивный дом]()
05
Рисунок - Пассивный дом из кросс-ламинированной древесины и клееной древесины в Луго, Испания (© www.mbesteiro.com)
Строительством и производством всех деревянных конструкций дома занималась семейная фирма Maderas Besteiro, заказчик компании Dlubal. Благодаря данному проекту, так компания снова могла достичь своей главной моральной цели, которая заключается в предоставлении социально и экологически устойчивого жилья для местного населения.
| Архитектор |
Jorge Gomez Cereijo |
| Расчет конструкций |
Maderas Besteiro |
Модель
Проект одноэтажного дома из кросс-ламинированной и клееной ламинированной древесины в Испании получил престижную сертификацию пассивных домов, которую считают символом высоких стандартов в области энергоэффективности и потребления CO2.
Конструкция и расчет
Конструкция дома имеет неправильную планировку и стоит на железобетонной плите перекрытия. Все стены и кровля дома сделаны из кросс-ламинированной древесины. Конструкция кровли дополнительно усилена дощато-клееными балками класса GL24h, которые образуют собой интересную перевернутую кровлю с острыми консольными колоннами, выступающими из фасада. Однако в некоторых местах потребовалось для достижения больших пролетов усилить деревянные балки кровли с помощью железобетонных балок.

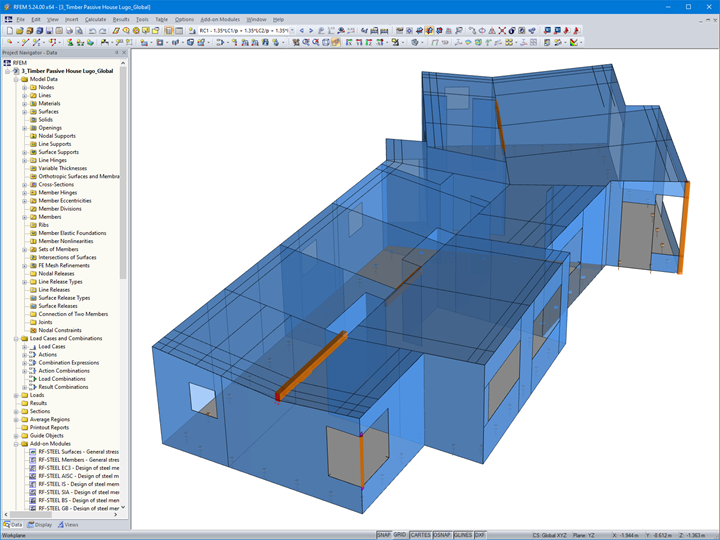

Для моделирования несущей способности всей системы, включая шарниры между кросс-ламинированными деревянными панелями и упругим основанием под плитой перекрытия, использовалась программа для расчета по методу конечных элементов RFEM. Для оптимизации толщины всех необходимых панелей затем использовался дополнительный модуль RF-CONCRETE Surfaces, в то время как для выполнения нормативных расчетов применялся модуль RF-LAMINATE.

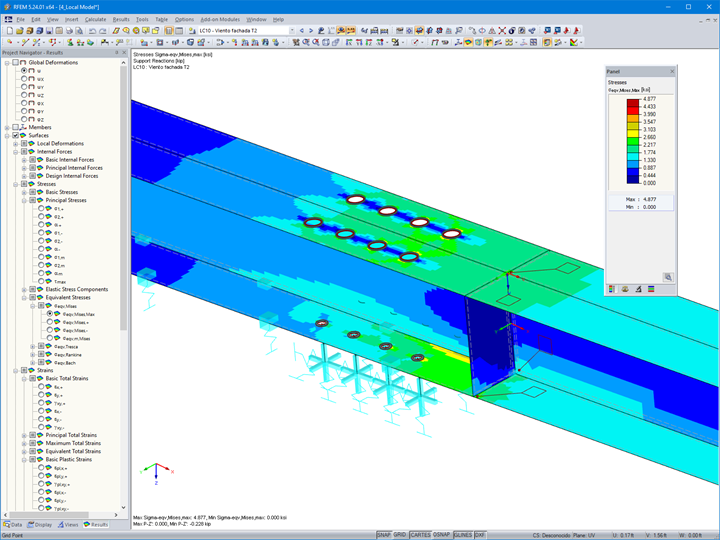

Для реалистичной оценки соединения стальных и деревянных балок на консолях, а также для расчета прочности крепежных элементов (на вытаскивание) в конкретных ситуациях, таких как давление ветра или сила подсоса потребовалось создать и местную модель конструкции.
Расположение проекта
Ferreira MosteiroКлючевые слова
Пассивный дом Клееная ламинированная древесина Кросс-ламинированная древесина Панель из кросс-ламинированной древесины
