Casa passiva de madeira em Lugo, Espanha
Projeto de cliente da Dlubal
![[ES] CP 001182 | casa passiva de madeira em Lugo, Espanha](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964942/2964942.png?la=pt&mw=578&mlid=40DBBC68E7264D168BA8CE9BA2F4157A&hash=D0568BC438D02BF7C2D76ACCA7D68818D34A2D74)
-
01

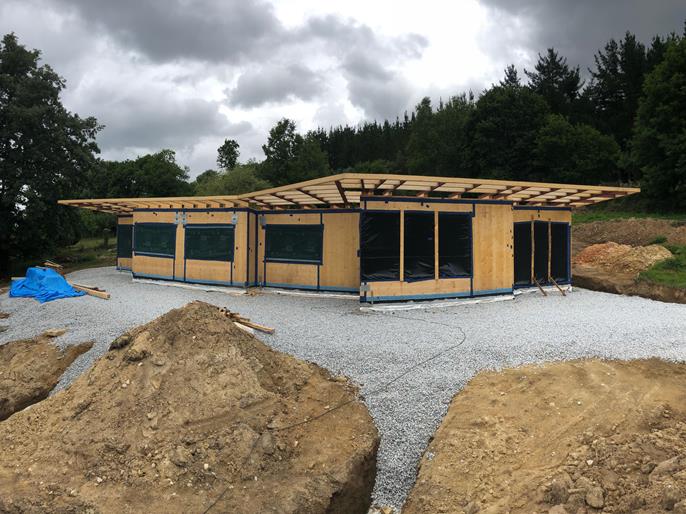

Imagem - Casa durante a construção (© Maderas Besteiro)
-
01

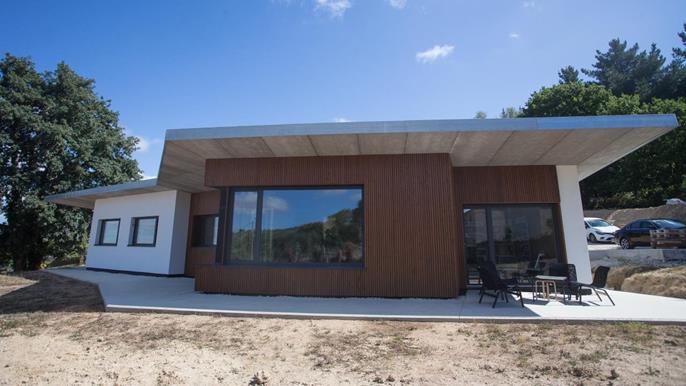

Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
01
Imagem - Modelo RFEM da casa (© Maderas Besteiro)
-
01
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
01
Imagem - Modelo RFEM local da ligação entre as vigas de aço e de madeira (© Maderas Besteiro)
-
01

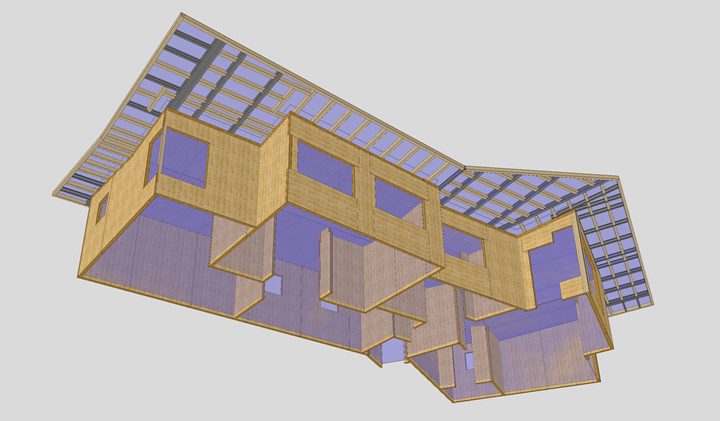

Imagem - Modelo 3D em cadwork (© Maderas Besteiro)
-
01
Imagem - Casa passiva de madeira laminada cruzada e madeira laminada colada em Lugo, Espanha (© www.mbesteiro.com)
-
02
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
02
Imagem - Casa durante a construção (© Maderas Besteiro)
-
02
Imagem - Modelo RFEM da casa (© Maderas Besteiro)
-
02
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
02
Imagem - Modelo RFEM local da ligação entre as vigas de aço e de madeira (© Maderas Besteiro)
-
02
Imagem - Modelo 3D em cadwork (© Maderas Besteiro)
-
02
Imagem - Casa passiva de madeira laminada cruzada e madeira laminada colada em Lugo, Espanha (© www.mbesteiro.com)
-
03
Imagem - Modelo RFEM da casa (© Maderas Besteiro)
-
03
Imagem - Casa durante a construção (© Maderas Besteiro)
-
03
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
03
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
03
Imagem - Modelo RFEM local da ligação entre as vigas de aço e de madeira (© Maderas Besteiro)
-
03
Imagem - Modelo 3D em cadwork (© Maderas Besteiro)
-
03
Imagem - Casa passiva de madeira laminada cruzada e madeira laminada colada em Lugo, Espanha (© www.mbesteiro.com)
-
04
Imagem - Modelo RFEM local da ligação entre as vigas de aço e de madeira (© Maderas Besteiro)
-
04
Imagem - Casa durante a construção (© Maderas Besteiro)
-
04
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
04
Imagem - Modelo RFEM da casa (© Maderas Besteiro)
-
04
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
04
Imagem - Modelo 3D em cadwork (© Maderas Besteiro)
-
04
Imagem - Casa passiva de madeira laminada cruzada e madeira laminada colada em Lugo, Espanha (© www.mbesteiro.com)
-
04
Imagem - Casa passiva com ligação aço e madeira em Lugo, Espanha (© www.mbesteiro.com)
-
05
Imagem - Modelo 3D em cadwork (© Maderas Besteiro)
-
05
Imagem - Casa durante a construção (© Maderas Besteiro)
-
05
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
05
Imagem - Modelo RFEM da casa (© Maderas Besteiro)
-
05
Imagem - Casa de habitação concluída (© Maderas Besteiro)
-
05
Imagem - Modelo RFEM local da ligação entre as vigas de aço e de madeira (© Maderas Besteiro)
-
05
Imagem - Casa passiva de madeira laminada cruzada e madeira laminada colada em Lugo, Espanha (© www.mbesteiro.com)
A Maderas Besteiro, cliente da Dlubal, é uma empresa especializada no fabrico e em construções de madeira que é gerida pela mesma família há já três gerações. Este projeto proporcionou à empresa a oportunidade de concretizar um dos seus objetivos, que consistia na construção de casas amigas do ambiente que promovam o desenvolvimento sustentável.
| Arquiteto |
Jorge Gómez Cereijo GAU – Gabinete de Arquitectura y Urbanismo www.gau.com.es |
| Análise estrutural |
Maderas Besteiro |
Modelo
A casa de um piso, construída em madeira laminada cruzada e madeira laminada colada, irá ser galardoada com a prestigiada certificação para casas passivas, símbolo de elevados padrões de qualidade em termos de eficiência energética e consumo de CO2.
Estrutura e dimensionamento
A casa tem uma planta irregular e foi construída sobre uma laje de betão armado. A estrutura da parede e da cobertura são em madeira laminada cruzada. A estrutura da cobertura foi reforçada com vigas laminadas coladas da classe GL24h para suportar a cobertura especial invertida, com vigas pontiagudas em consola a sobressaírem da fachada. Para atingir vãos altos, as vigas de madeira tiveram de ser reforçadas com vigas de aço em algumas partes da cobertura.

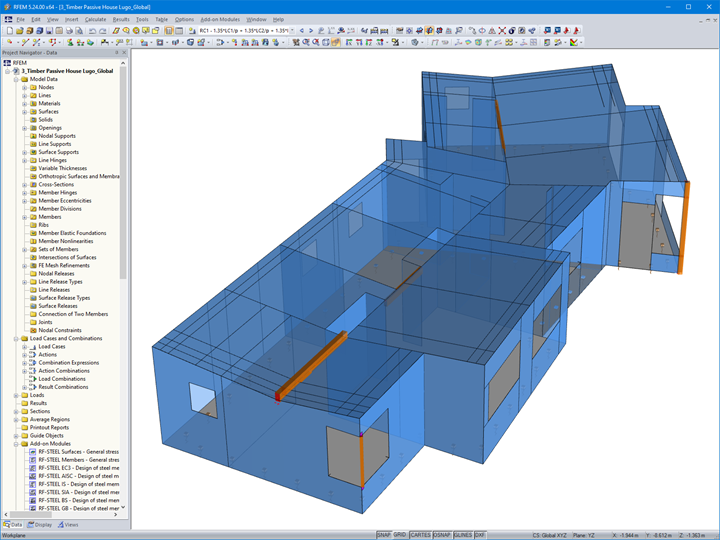

O programa de elementos finitos RFEM foi utilizado para simular o comportamento estrutural de todo o sistema, incluindo as articulações de linha entre os painéis de madeira laminada cruzada e a fundação elástica por baixo da laje de piso. O dimensionamento de acordo com a norma foi realizado com os módulos adicionais RF-LAMINATE e RF-CONCRETE Surfaces para otimizar as espessuras.

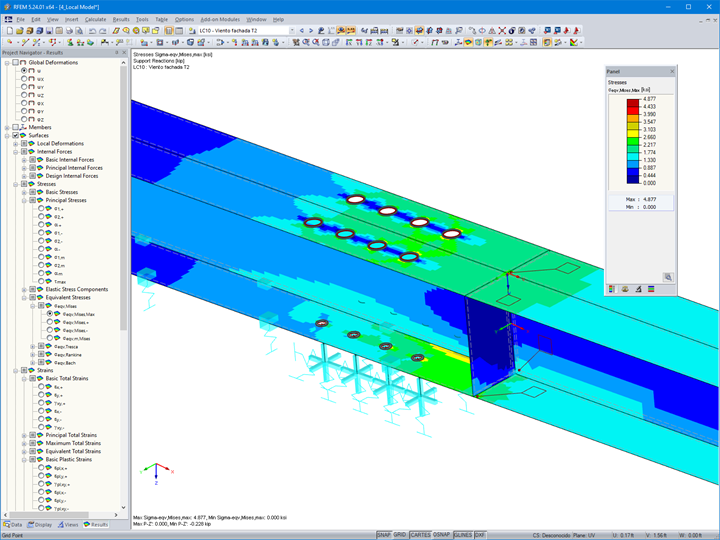

Foi necessário criar um modelo local para avaliar a ligação entre as vigas de aço e de madeira nas consolas e analisar a resistência dos elementos de ligação (extração) sob determinadas situações, tais como a pressão do vento e a sucção.
Local do projeto
Ferreira MosteiroPalavras-chave
Casa passiva Madeira laminada colada Madeira laminada cruzada Painel de madeira laminada cruzada
