Passivhaus aus Holz in Lugo, Spanien
Kundenprojekt
![[ES] CP 001182 | Passivhaus aus Holz in Lugo, Spanien](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964938/2964938.png?la=de&mw=578&mlid=C38F9259CD414470B86D87E1523246F6&hash=D2432CD58F5FC8124971C5586D9F55D506DB0383)
-
01

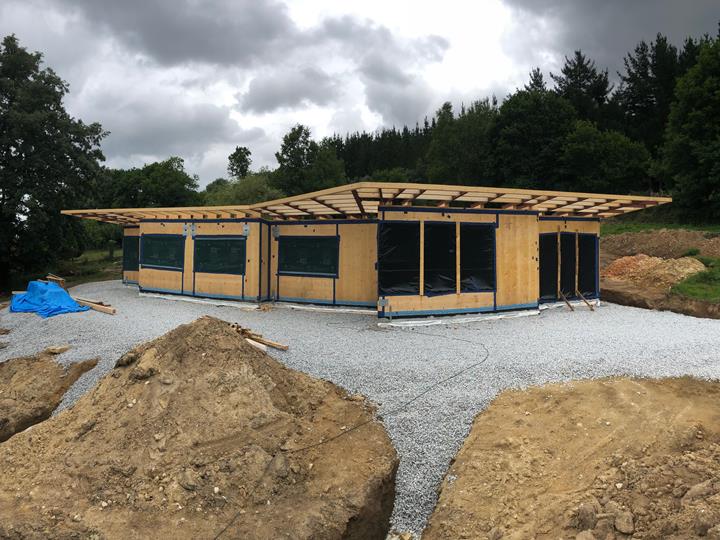

Bild - Haus im Rohbauzustand (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
01

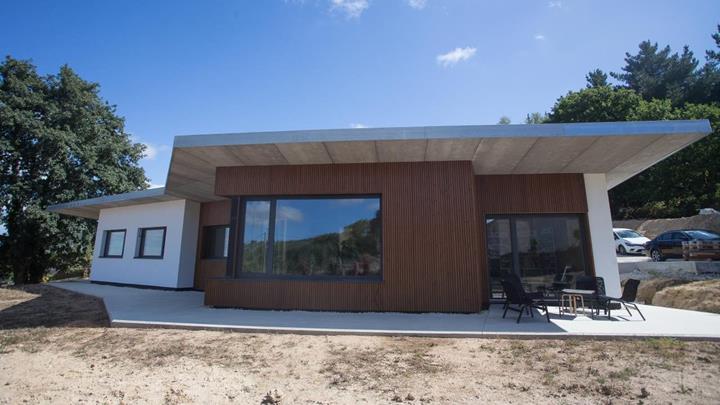

Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![RFEM-Modell des Wohnhauses (© Maderas Besteiro)]()
01

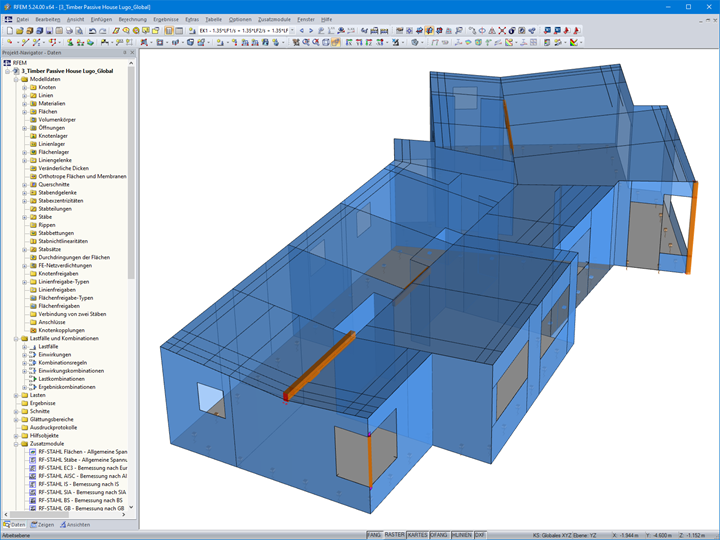

Bild - RFEM-Modell des Wohnhauses (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
01
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)]()
01

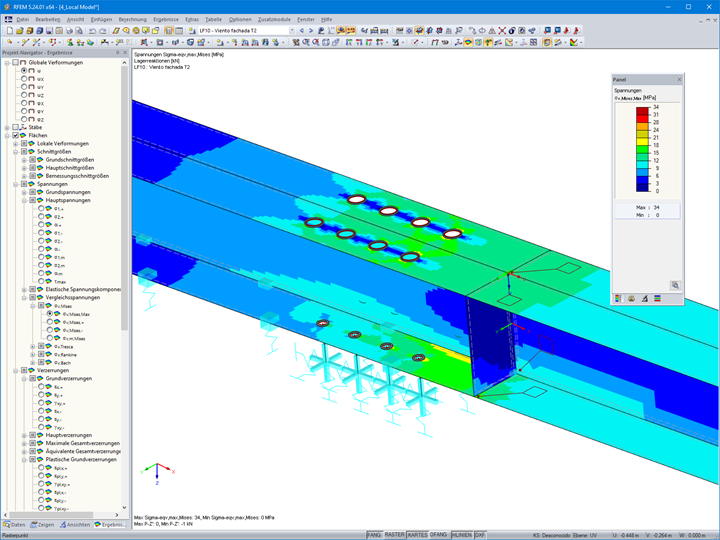

Bild - Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)
-
![3D-Modell in cadwork (© Maderas Besteiro)]()
01

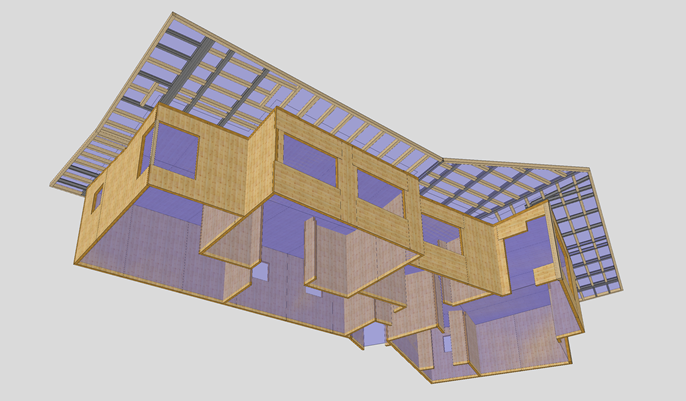

Bild - 3D-Modell in cadwork (© Maderas Besteiro)
-
![Passivhaus]()
01
Bild - Passivhaus aus Brettsperrholz und Brettschichtholz in Lugo, Spanien (© www.mbesteiro.com)
-
02
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Haus im Rohbauzustand (© Maderas Besteiro)]()
02
Bild - Haus im Rohbauzustand (© Maderas Besteiro)
-
![RFEM-Modell des Wohnhauses (© Maderas Besteiro)]()
02
Bild - RFEM-Modell des Wohnhauses (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
02
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)]()
02
Bild - Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)
-
![3D-Modell in cadwork (© Maderas Besteiro)]()
02
Bild - 3D-Modell in cadwork (© Maderas Besteiro)
-
![Passivhaus]()
02
Bild - Passivhaus aus Brettsperrholz und Brettschichtholz in Lugo, Spanien (© www.mbesteiro.com)
-
03
Bild - RFEM-Modell des Wohnhauses (© Maderas Besteiro)
-
![Haus im Rohbauzustand (© Maderas Besteiro)]()
03
Bild - Haus im Rohbauzustand (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
03
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
03
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)]()
03
Bild - Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)
-
![3D-Modell in cadwork (© Maderas Besteiro)]()
03
Bild - 3D-Modell in cadwork (© Maderas Besteiro)
-
![Passivhaus]()
03
Bild - Passivhaus aus Brettsperrholz und Brettschichtholz in Lugo, Spanien (© www.mbesteiro.com)
-
04
Bild - Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)
-
![Haus im Rohbauzustand (© Maderas Besteiro)]()
04
Bild - Haus im Rohbauzustand (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
04
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![RFEM-Modell des Wohnhauses (© Maderas Besteiro)]()
04
Bild - RFEM-Modell des Wohnhauses (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
04
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![3D-Modell in cadwork (© Maderas Besteiro)]()
04
Bild - 3D-Modell in cadwork (© Maderas Besteiro)
-
![Passivhaus]()
04
Bild - Passivhaus aus Brettsperrholz und Brettschichtholz in Lugo, Spanien (© www.mbesteiro.com)
-
![Stahl-Holz-Verbindung]()
04
Bild - Stahl-Holz-Verbindung Passivhaus aus Holz in Lugo, Spanien (© www.mbesteiro.com)
-
05
Bild - 3D-Modell in cadwork (© Maderas Besteiro)
-
![Haus im Rohbauzustand (© Maderas Besteiro)]()
05
Bild - Haus im Rohbauzustand (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
05
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![RFEM-Modell des Wohnhauses (© Maderas Besteiro)]()
05
Bild - RFEM-Modell des Wohnhauses (© Maderas Besteiro)
-
![Fertiggestelltes Wohnhaus (© Maderas Besteiro)]()
05
Bild - Fertiggestelltes Wohnhaus (© Maderas Besteiro)
-
![Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)]()
05
Bild - Lokales RFEM-Modell der Verbindung zwischen den Stahl- und Holzträgern (© Maderas Besteiro)
-
![Passivhaus]()
05
Bild - Passivhaus aus Brettsperrholz und Brettschichtholz in Lugo, Spanien (© www.mbesteiro.com)
Der Dlubal-Kunde Maderas Besteiro ist ein in dritter Generation geführtes Familienunternehmen, das auf die Verarbeitung und den Bau mit Holz spezialisiert ist. Der Wunsch, Häuser mit Blick auf soziale Nachhaltigkeit und Umweltverträglichkeit zu bauen, ist moralischer Antrieb der Firma, der abermals wahr geworden ist.
| Architekt |
Jorge Gómez Cereijo |
| Statik |
Maderas Besteiro |
Modell
Dem eingeschossigen Haus aus Brettsperrholz und Brettschichtholz wird die prestigeträchtige Zertifizierung für Passivhäuser verliehen, ein Symbol für hohe Qualitätsstandards hinsichtlich Energieeffizienz und CO2-Verbrauch.
Konstruktion und Bemessung
Das Haus hat einen unregelmäßigen Grundriss und ist auf einer Stahlbetonbodenplatte gegründet. Die Wand- und Dachkonstruktion besteht aus Brettsperrholz. Das Dachtragwerk ist mit BSH-Trägern der Klasse GL24h verstärkt, um ein spezielles Umkehrdach mit über die Fassade hinausragenden, spitzen Kragarmen realisieren zu können. Um hohe Spannweiten zu überbrücken, mussten an einigen Stellen des Daches die Holzträger mit Stahlträgern verstärkt werden.
Das Finite-Elemente-Programm RFEM wurde verwendet, um das Tragverhalten des gesamten Systems einschließlich der Liniengelenke zwischen den Brettsperrholzplatten und die elastische Bettung unter der Bodenplatte zu simulieren. Die Bemessung nach Norm wurde mit den Zusatzmodulen RF-LAMINATE und RF-BETON Flächen durchgeführt, um die Dicken zu optimieren.
Es war erforderlich, ein lokales Modell zu erstellen, um die Verbindung zwischen Stahl- und Holzträgern an den Kragarmen abzubilden, und um die Beanspruchbarkeit der Verbindungsmittel (Herausziehen) unter bestimmten Situationen wie Winddruck und -sog zu untersuchen.
Projekt-Standort
Ferreira MosteiroSchlüsselwörter
Passivhaus Brettschichtholz Brettsperrholz Brettsperrholzplatte
