Casa passiva in legno a Lugo, Spagna

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Maderas Besteiro , cliente Dlubal, è un'azienda specializzata nella lavorazione e costruzione del legno gestita dalla stessa famiglia da tre generazioni. Grazie a questo progetto, l'azienda è stata nuovamente in grado di raggiungere il suo principale obiettivo morale, che è quello di fornire alloggi socialmente e ambientalmente sostenibili per la popolazione locale.

Architetto

Jorge Gómez Cereijo
GAU - Gabinete de Arquitectura y Urbanismo
www.gau.com.es

Analisi strutturale

Maderas Besteiro
www.mbesteiro.com

Modello

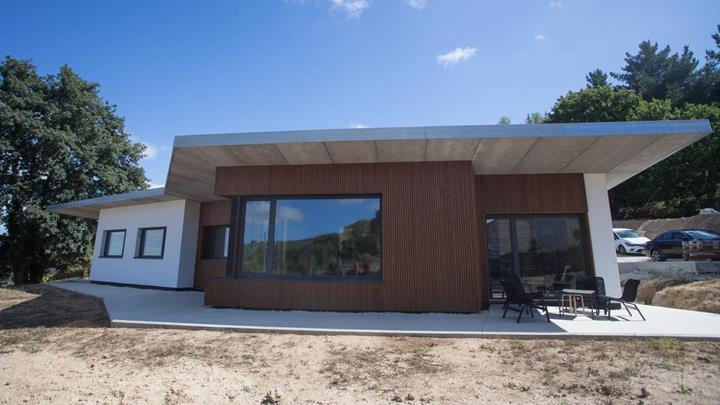

La casa a un piano in pannelli Xlam e legno lamellare incollato sarà premiata con la prestigiosa certificazione per le case passive, un simbolo di elevati standard di qualità in termini di efficienza energetica e consumo di CO2 .

Struttura e progettazione

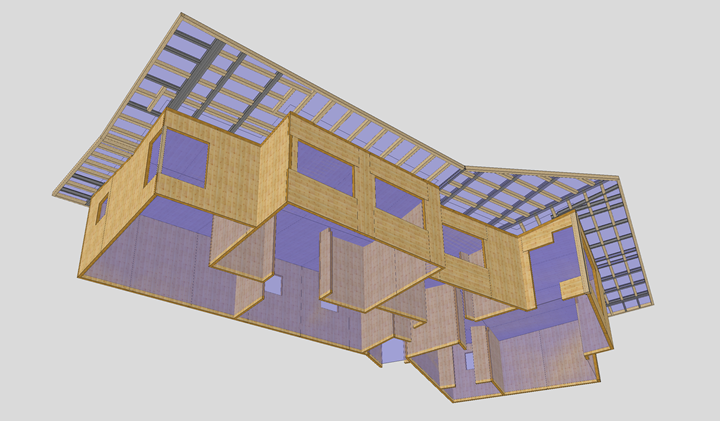

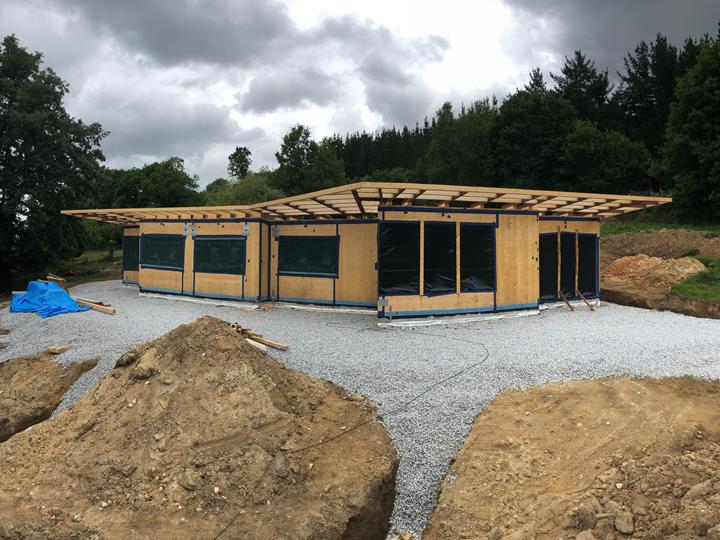

La casa ha una pianta irregolare e si basa su una soletta in cemento armato. La struttura della parete e della copertura è realizzata in legno a strati incrociati. La struttura della copertura è rinforzata con travi in legno lamellare della classe GL24h per definire una copertura speciale invertita con sbalzi affilati che sporgono dalla facciata. Per ottenere campate elevate, le travi in legno dovevano essere rinforzate con colonne di acciaio in alcune posizioni della copertura.

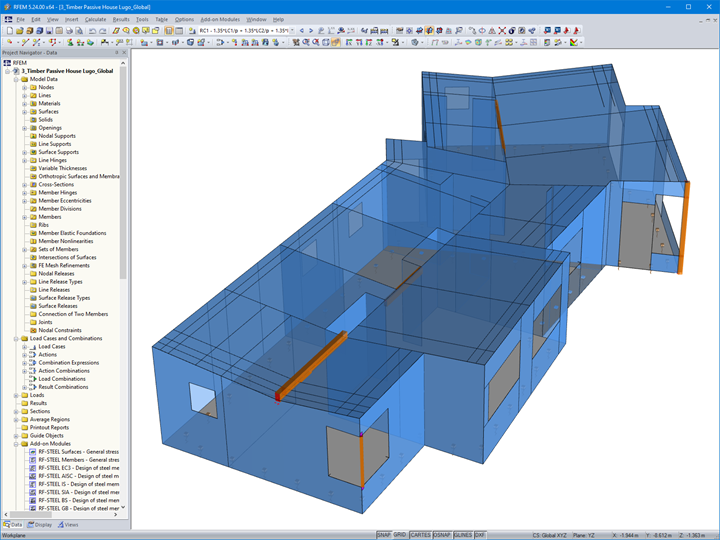

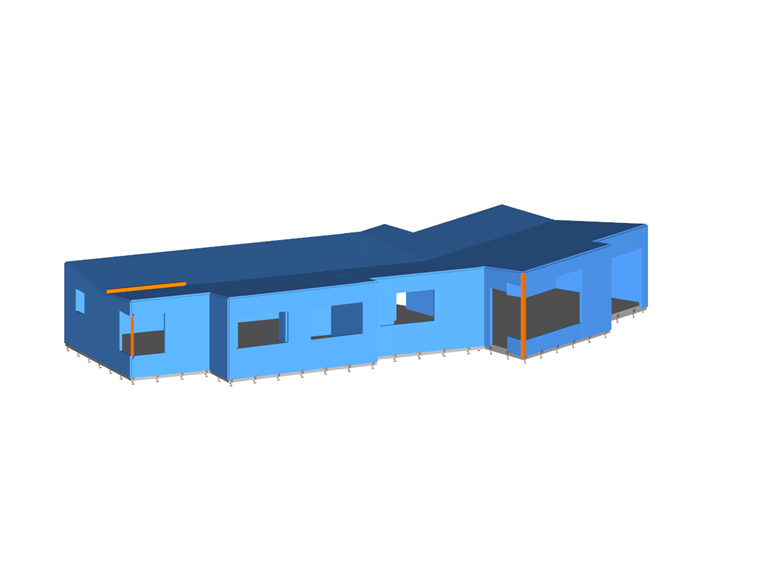

Il programma agli elementi finiti RFEM è stato utilizzato per simulare il comportamento strutturale dell'intero sistema, compresi i vincoli interni delle linee tra i pannelli di legno a strati incrociati e la fondazione elastica sotto il solaio. La verifica secondo la norma è stata eseguita con i moduli aggiuntivi RF-LAMINATE e RF-CONCRETE Surfaces per ottimizzare gli spessori.

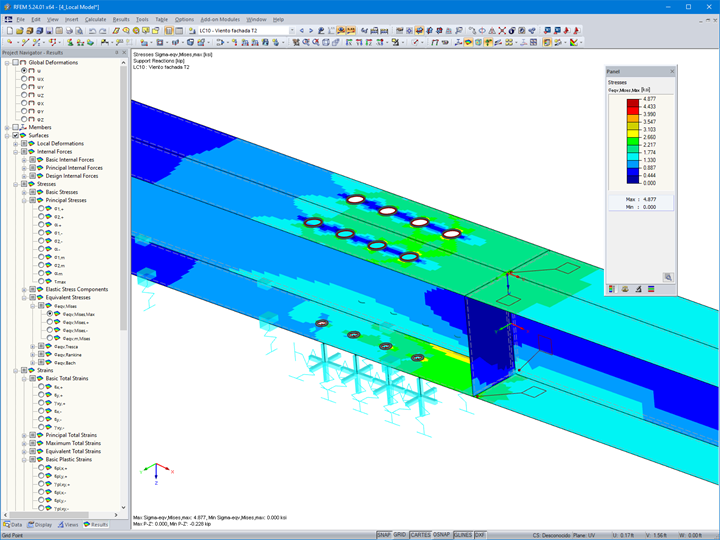

Era necessario creare un modello locale per valutare il collegamento tra travi in acciaio e legno sui sbalzi e per analizzare la resistenza dei dispositivi di fissaggio (estrazione) in situazioni specifiche come la pressione del vento e l'aspirazione.

Posizione del progetto

Ferreira Mosteiro
Lugo, Spagna

Parole chiave

Casa passiva Legno lamellare incollato Legno a strati incrociati pannello di legno a strati incrociati
