Pasivní dům ze dřeva v Lugu, Španělsko
Projekt zákazníka
![[ES] CP 001182 | Pasivní dům ze dřeva v Lugu, Španělsko](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964944/2964944.png?la=cs&mw=578&mlid=FA57F1E0B9D14C158D974C67D8D46079&hash=B7FA454FB0DA702023DA9BB33A59ED655B1A2E0A)
-
01

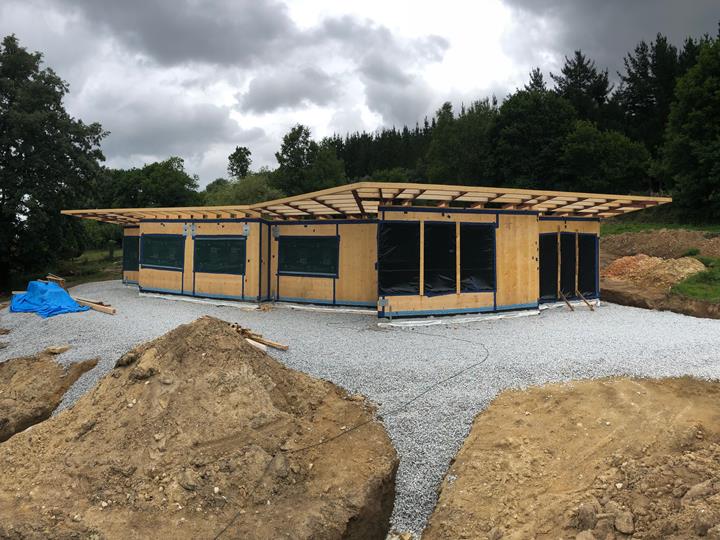

Obrázek - Hrubá stavba domu (© Maderas Besteiro)
-
![Dům po dokončení (© Maderas Besteiro)]()
01

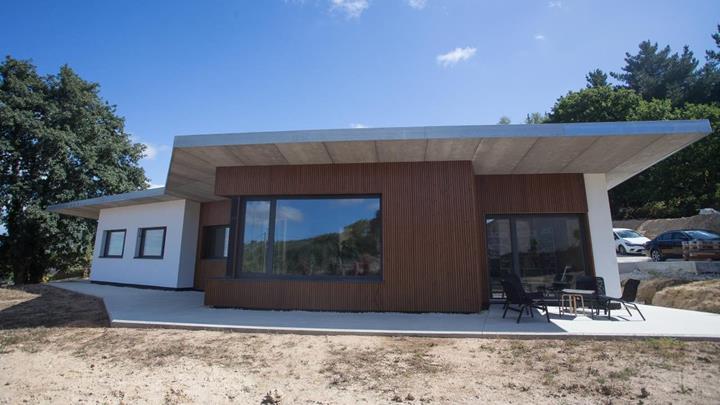

Obrázek - Dům po dokončení (© Maderas Besteiro)
-
![Model domu v programu RFEM (© Maderas Besteiro)]()
01
Obrázek - Model domu v programu RFEM (© Maderas Besteiro)
-
![Obytný dům po dokončení (© Maderas Besteiro)]()
01
Obrázek - Obytný dům po dokončení (© Maderas Besteiro)
-
![Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)]()
01
Obrázek - Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)
-
![3D model v programu cadwork (© Maderas Besteiro)]()
01

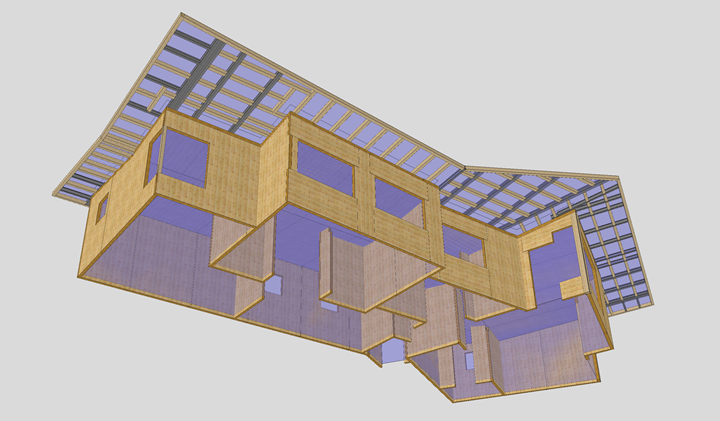

Obrázek - 3D model v programu cadwork (© Maderas Besteiro)
-
![pasivní dům]()
01
Obrázek - Pasivní dům z křížem lepeného a lepeného dřeva v Lugu ve Španělsku (© www.mbesteiro.com)
-
02
Obrázek - Dům po dokončení (© Maderas Besteiro)
-
![Hrubá stavba domu (© Maderas Besteiro)]()
02
Obrázek - Hrubá stavba domu (© Maderas Besteiro)
-
![Model domu v programu RFEM (© Maderas Besteiro)]()
02
Obrázek - Model domu v programu RFEM (© Maderas Besteiro)
-
![Obytný dům po dokončení (© Maderas Besteiro)]()
02
Obrázek - Obytný dům po dokončení (© Maderas Besteiro)
-
![Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)]()
02
Obrázek - Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)
-
![3D model v programu cadwork (© Maderas Besteiro)]()
02
Obrázek - 3D model v programu cadwork (© Maderas Besteiro)
-
![pasivní dům]()
02
Obrázek - Pasivní dům z křížem lepeného a lepeného dřeva v Lugu ve Španělsku (© www.mbesteiro.com)
-
03
Obrázek - Model domu v programu RFEM (© Maderas Besteiro)
-
![Hrubá stavba domu (© Maderas Besteiro)]()
03
Obrázek - Hrubá stavba domu (© Maderas Besteiro)
-
![Dům po dokončení (© Maderas Besteiro)]()
03
Obrázek - Dům po dokončení (© Maderas Besteiro)
-
![Obytný dům po dokončení (© Maderas Besteiro)]()
03
Obrázek - Obytný dům po dokončení (© Maderas Besteiro)
-
![Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)]()
03
Obrázek - Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)
-
![3D model v programu cadwork (© Maderas Besteiro)]()
03
Obrázek - 3D model v programu cadwork (© Maderas Besteiro)
-
![pasivní dům]()
03
Obrázek - Pasivní dům z křížem lepeného a lepeného dřeva v Lugu ve Španělsku (© www.mbesteiro.com)
-
04
Obrázek - Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)
-
![Hrubá stavba domu (© Maderas Besteiro)]()
04
Obrázek - Hrubá stavba domu (© Maderas Besteiro)
-
![Dům po dokončení (© Maderas Besteiro)]()
04
Obrázek - Dům po dokončení (© Maderas Besteiro)
-
![Model domu v programu RFEM (© Maderas Besteiro)]()
04
Obrázek - Model domu v programu RFEM (© Maderas Besteiro)
-
![Obytný dům po dokončení (© Maderas Besteiro)]()
04
Obrázek - Obytný dům po dokončení (© Maderas Besteiro)
-
![3D model v programu cadwork (© Maderas Besteiro)]()
04
Obrázek - 3D model v programu cadwork (© Maderas Besteiro)
-
![pasivní dům]()
04
Obrázek - Pasivní dům z křížem lepeného a lepeného dřeva v Lugu ve Španělsku (© www.mbesteiro.com)
-
![Spoj typu ocel-dřevo]()
04
Obrázek - Ocelový a pasivní pasivní dům z dříví v Lugu ve Španělsku (© www.mbesteiro.com)
-
05
Obrázek - 3D model v programu cadwork (© Maderas Besteiro)
-
![Hrubá stavba domu (© Maderas Besteiro)]()
05
Obrázek - Hrubá stavba domu (© Maderas Besteiro)
-
![Dům po dokončení (© Maderas Besteiro)]()
05
Obrázek - Dům po dokončení (© Maderas Besteiro)
-
![Model domu v programu RFEM (© Maderas Besteiro)]()
05
Obrázek - Model domu v programu RFEM (© Maderas Besteiro)
-
![Obytný dům po dokončení (© Maderas Besteiro)]()
05
Obrázek - Obytný dům po dokončení (© Maderas Besteiro)
-
![Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)]()
05
Obrázek - Lokální model spoje mezi ocelovými a dřevěnými nosníky v programu RFEM (© Maderas Besteiro)
-
![pasivní dům]()
05
Obrázek - Pasivní dům z křížem lepeného a lepeného dřeva v Lugu ve Španělsku (© www.mbesteiro.com)
Společnost Maderas Besteiro, která patří k zákazníkům společnosti Dlubal Software, je již po třetí generaci rodinná firma, která se specializuje na zpracování dřeva a na dřevěné stavby. Morální hnací silou společnosti je přání stavět domy s ohledem na sociální a environmentální udržitelnost, což se opět stalo skutečností.
| Architektonický návrh |
Jorge Gómez Cereijo |
| Statický výpočet |
Maderas Besteiro |
Model
Jednopodlažní dům z křížem lepeného dřeva a lepeného lamelového dřeva získá prestižní certifikaci pasivních domů, která je vnímána jako výraz vysokého standardu kvality z hlediska energetické účinnosti a spotřeby CO2.
Konstrukce a posouzení
Dům má nepravidelný půdorys a je založen na železobetonové základové desce. Stěny i střešní konstrukce jsou vyrobeny z křížem lepeného dřeva. Střešní konstrukce je vyztužena lepenými lamelovými nosníky třídy GL24h, čímž byla vytvořena zvláštní obrácená střecha s konzolami přečnívajícími přes okraj fasády. Pro dosažení velkého rozpětí musely být dřevěné nosníky v některých místech střechy vyztuženy ocelovými nosníky.

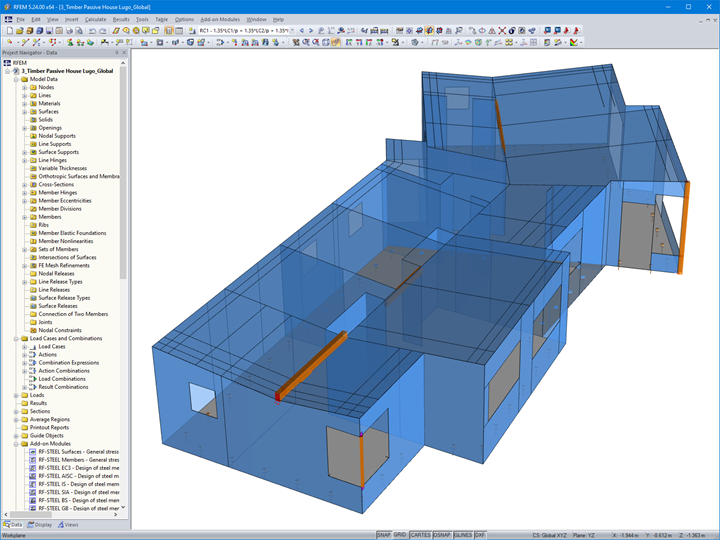

Pro modelování nosného chování celého systému včetně liniových kloubů mezi deskami z křížem lepeného dřeva a pružného podloží pod základovou deskou byl zvolen program RFEM pro výpočty metodou konečných prvků. Konstrukce byla posouzena podle normy v přídavných modulech RF-LAMINATE a RF-CONCRETE Surfaces s cílem optimalizovat tloušťky.

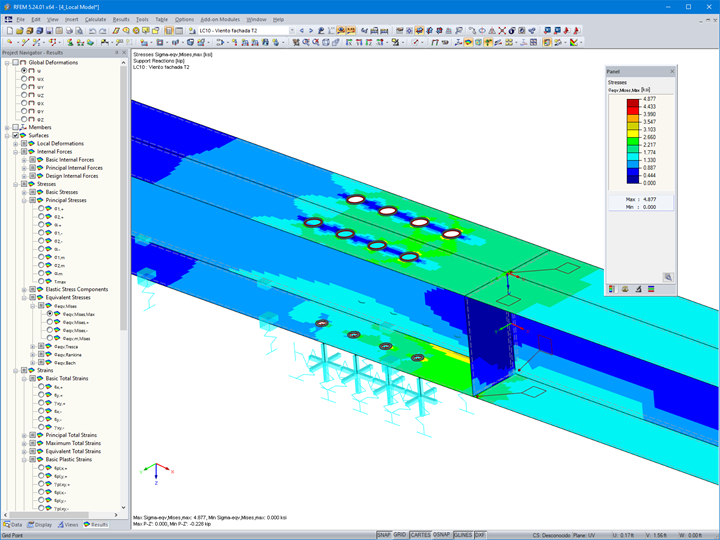

Bylo nutné vytvořit lokální model pro vyhodnocení spoje mezi ocelovými a dřevěnými nosníky na konzolách a pro posouzení únosnosti spojů (na vytažení) za určitých situací, například při působení tlaku a sání větru.
Umístění projektu
Ferreira MosteiroKlíčová slova
pasivní dům lepené lamelové dřevo křížem lepené dřevo deska z křížem lepeného dřeva
