Drewniany dom pasywny w Lugo, Hiszpania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Klient Dlubal, Maderas Besteiro, jest firmą rodzinną prowadzoną już przez trzecie pokolenie, zajmującą się budownictwem drewnianym. Tym projektem firma po raz kolejny potwierdziła, że jej głównym celem jest dostarczanie lokalnym społecznościom domów budowanych zgodnie z filozofią zrównoważonego rozwoju.

Architekt

Jorge Gómez Cereijo
GAU - Gabinete de Arquitectura y Urbanismo
www.gau.com.es

Analiza statyczna

Maderas Besteiro
www.mbesteiro.com

Model

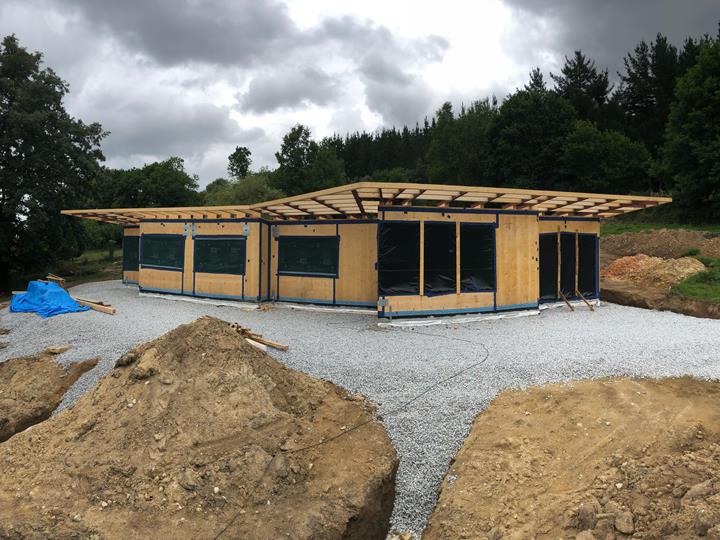

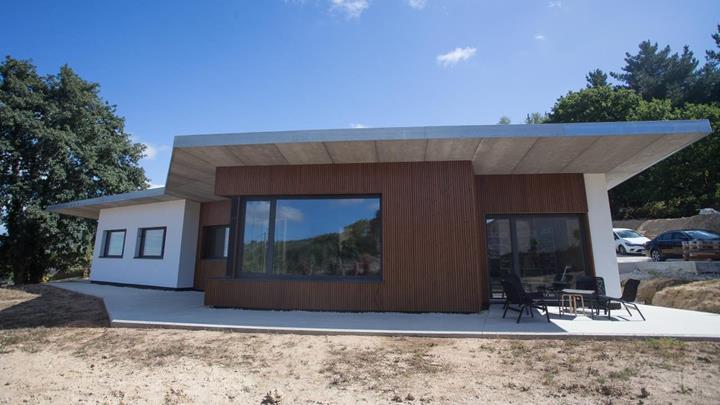

Jednopiętrowy dom wykonany z drewna klejonego krzyżowo i sklejki, otrzyma prestiżowy certyfikat „domu pasywnego”. Jest to symbol wysokich standardów pod względem efektywności energetycznej oraz śladu węgłowego obiektu CO2.

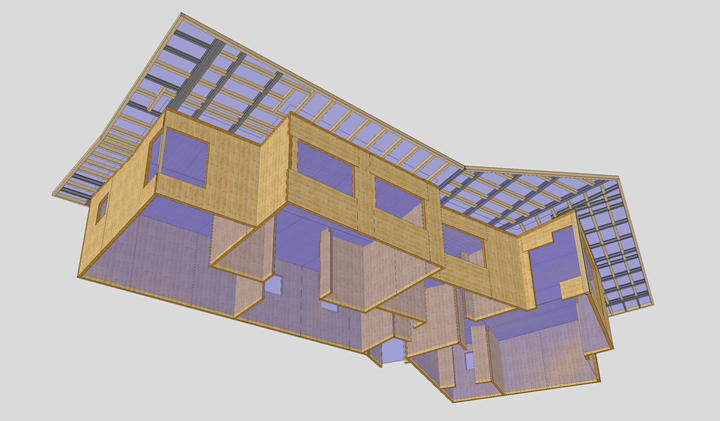

Konstrukcja i projekt

Rzut budynku jest nieregularny w kształcie, a obiekt posadowiono na żelbetowej płycie fundamentowej. Konstrukcja ścian i dachu jest wykonana z drewna klejonego krzyżowo. Konstrukcja dachu jest wzmocniona belkami z drewna klejonego warstwowo o klasie GL24h. Tworzą one specjalny dach odwrócony, z ostro zakończonymi wspornikowymi elementami wystającymi z fasady. W celu uzyskania dużych rozpiętości belek drewnianych musiały one zostać wzmocnione punktowo elementami stalowymi.

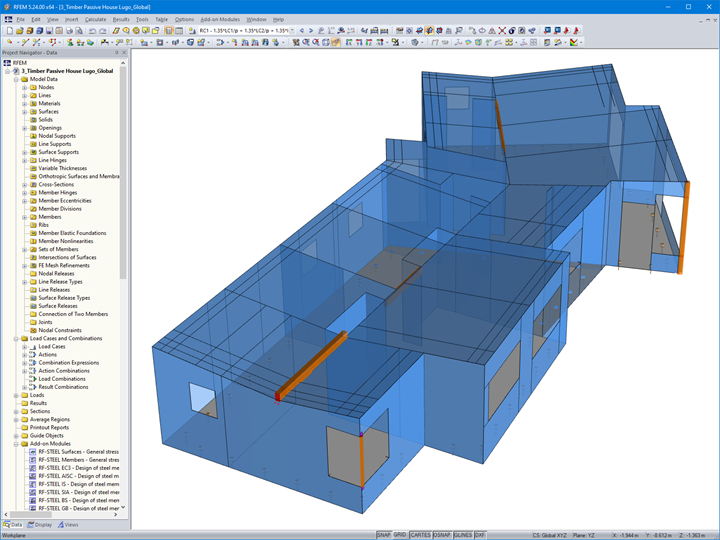

Do analizy zachowania konstrukcyji całego układu użyto program RFEM wykorzystujący metodę elementów skończonych. W ramach analizy 3D uwzględniono pracę przegubów liniowych między płytami z drewna klejonego krzyżowo a podłożem sprężystym pod płytą fundamentową. Obliczenia wytrzymałościowe przeprowadzono zgodnie ze stosownymi normami do projektowania w modułach dodatkowych RF-LAMINATE i RF-CONCRETE Surfaces i zoptymalizowano grubości elementów.

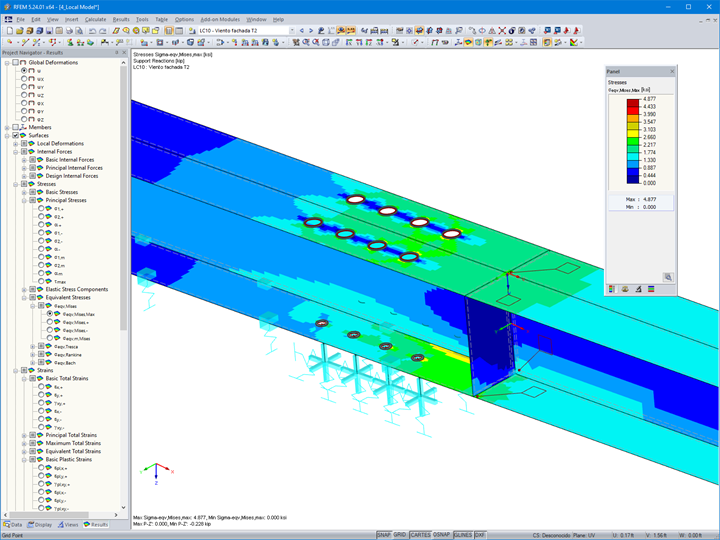

Konieczne było także utworzenie modelu szczegółowego dla fragmentu konstrukcji, aby ocenić połączenie belek stalowych z drewnianymi na wspornikach oraz aby przeanalizować nośność łączników (wyrywanie) w określonych sytuacjach obliczeniowych, takich jak parcie i ssanie wiatru.

Lokalizacja projektu

Ferreira Mosteiro
Lugo, Hiszpania

Słowa kluczowe

Dom pasywny Drewno klejone warstwowo Drewno klejone krzyżowo Płyta z drewna klejonego krzyżowo
