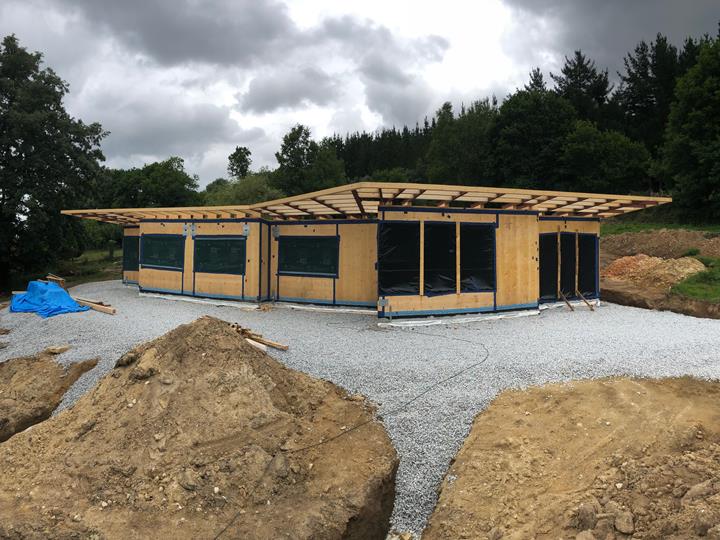

La casa en el estado de construcción bruta (© Maderas Besteiro)
-
01

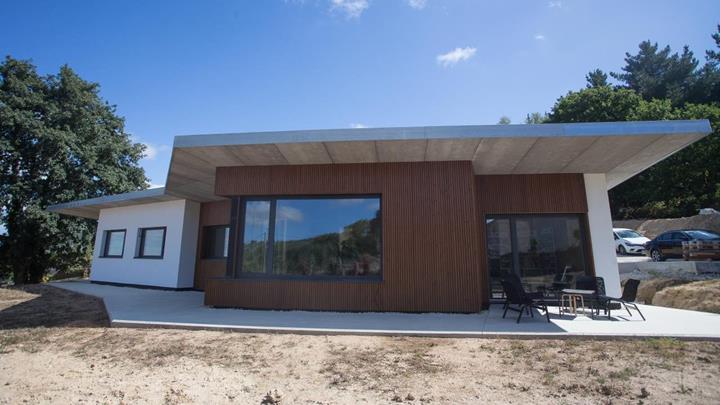

La vivienda completada (© Maderas Besteiro)
-
01

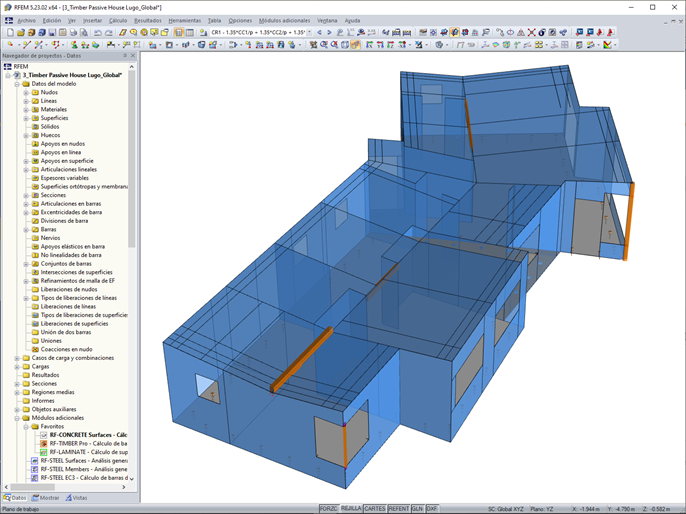

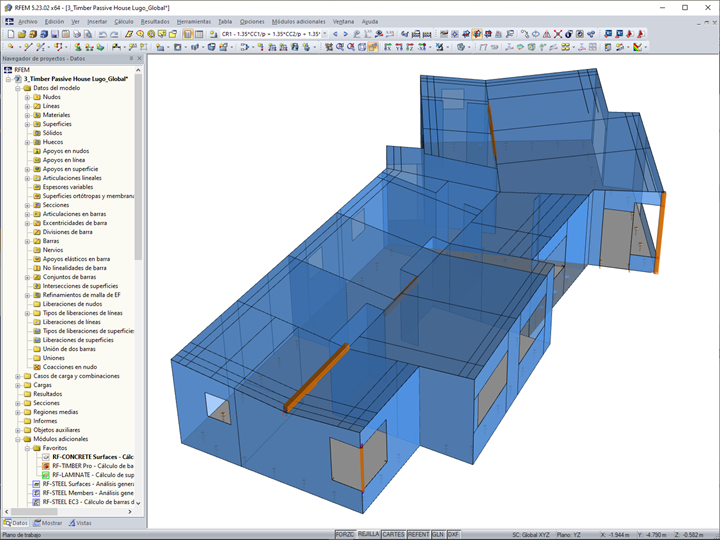

Modelo de RFEM de la vivienda (© Maderas Besteiro)
-
01
La vivienda completada (© Maderas Besteiro)
-
01

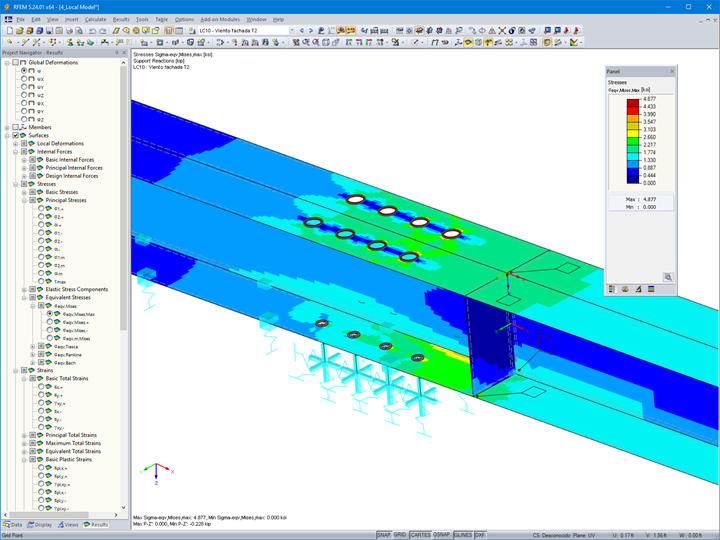

Modelo local de RFEM de la conexión entre las vigas de acero y madera (© Maderas Besteiro)
-
01

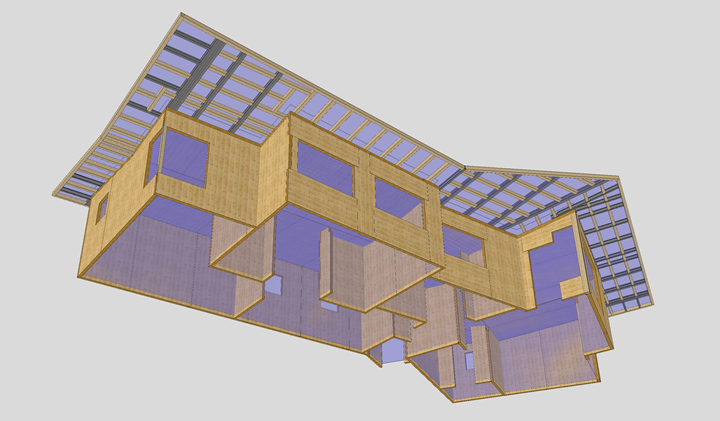

Modelo en 3D de cadwork (© Maderas Besteiro)
-
01
Casa pasiva de madera laminada cruzada y madera laminada en Lugo, España (© www.mbesteiro.com)
-
02
La vivienda completada (© Maderas Besteiro)
-
02
La casa en el estado de construcción bruta (© Maderas Besteiro)
-
02
Modelo de RFEM de la vivienda (© Maderas Besteiro)
-
02
La vivienda completada (© Maderas Besteiro)
-
02
Modelo local de RFEM de la conexión entre las vigas de acero y madera (© Maderas Besteiro)
-
02
Modelo en 3D de cadwork (© Maderas Besteiro)
-
02
Casa pasiva de madera laminada cruzada y madera laminada en Lugo, España (© www.mbesteiro.com)
-
03
Modelo de RFEM de la vivienda (© Maderas Besteiro)
-
03
La casa en el estado de construcción bruta (© Maderas Besteiro)
-
03
La vivienda completada (© Maderas Besteiro)
-
03
La vivienda completada (© Maderas Besteiro)
-
03
Modelo local de RFEM de la conexión entre las vigas de acero y madera (© Maderas Besteiro)
-
03
Modelo en 3D de cadwork (© Maderas Besteiro)
-
03
Casa pasiva de madera laminada cruzada y madera laminada en Lugo, España (© www.mbesteiro.com)
-
04
Modelo local de RFEM de la conexión entre las vigas de acero y madera (© Maderas Besteiro)
-
04
La casa en el estado de construcción bruta (© Maderas Besteiro)
-
04
La vivienda completada (© Maderas Besteiro)
-
04
Modelo de RFEM de la vivienda (© Maderas Besteiro)
-
04
La vivienda completada (© Maderas Besteiro)
-
04
Modelo en 3D de cadwork (© Maderas Besteiro)
-
04
Casa pasiva de madera laminada cruzada y madera laminada en Lugo, España (© www.mbesteiro.com)
-
04
Casa pasiva de uniones de acero y madera hecha de madera en Lugo, España (© www.mbesteiro.com)
-
05
Modelo en 3D de cadwork (© Maderas Besteiro)
-
05
La casa en el estado de construcción bruta (© Maderas Besteiro)
-
05
La vivienda completada (© Maderas Besteiro)
-
05
Modelo de RFEM de la vivienda (© Maderas Besteiro)
-
05
La vivienda completada (© Maderas Besteiro)
-
05
Modelo local de RFEM de la conexión entre las vigas de acero y madera (© Maderas Besteiro)
-
05
Casa pasiva de madera laminada cruzada y madera laminada en Lugo, España (© www.mbesteiro.com)
El cliente de Dlubal, Maderas Besteiro, es una empresa familiar de tercera generación que se dedica a la construcción y fabricación de madera. El valor impulsor de la empresa de proporcionar viviendas de sostenibilidad social y medioambiental a la comunidad local se ha hecho realidad una vez más.
| Arquitecto |
Jorge Gómez Cereijo |
| Análisis estructural |
Maderas Besteiro |
Modelo
La vivienda de una planta hecha de madera contralaminada (CLT) y madera laminada encolada será galardonada con la prestigiosa certificación Passivhaus para casas pasivas, un símbolo de altos estándares de calidad en términos de eficiencia energética y consumo de CO2.
Estructura y análisis
La casa tiene un plano irregular y está basada en una losa de hormigón armado. Los muros y la estructura de la cubierta están compuestos de madera contralaminada. La estructura de la cubierta está reforzada con piezas de madera laminada encolada de la clase GL24h para definir una cubierta invertida especial con voladizos puntiagudos sobresaliendo de la fachada. Para lograr vanos altos, las vigas de madera tuvieron que ser reforzadas con perfiles de acero laminado en algunos lugares de la cubierta.
El programa de elementos finitos RFEM se utilizó para simular el comportamiento estructural de todo el sistema, incluidas las articulaciones entre los paneles de madera contralaminada y la cimentación elástica debajo de la losa de hormigón. El diseño según la normativa se realizó con los módulos adicionales RF-LAMINATE y RF-CONCRETE Surfaces para optimizar los espesores.
Fue necesario crear un modelo local para evaluar la conexión entre las vigas de acero y madera en los voladizos y analizar la resistencia de los elementos de fijación (extracción) en situaciones específicas como la presión del viento y la succión.
Ubicación del proyecto
Ferreira MosteiroPalabras clave
Casa pasiva Madera laminada encolada Madera contralaminada panel de madera contralaminada
