Maison passive en bois à Lugo, Espagne
Projet Client
![[ES] CP 001182 | Maison passive en bois à Lugo, Espagne](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964940/2964940.png?la=fr&mw=280&mlid=78AD3EBE54AD44FCAAF3D16DBDBBB944&hash=E0912A1D18B2114BF16417650EC6512FA2623395)
-
01

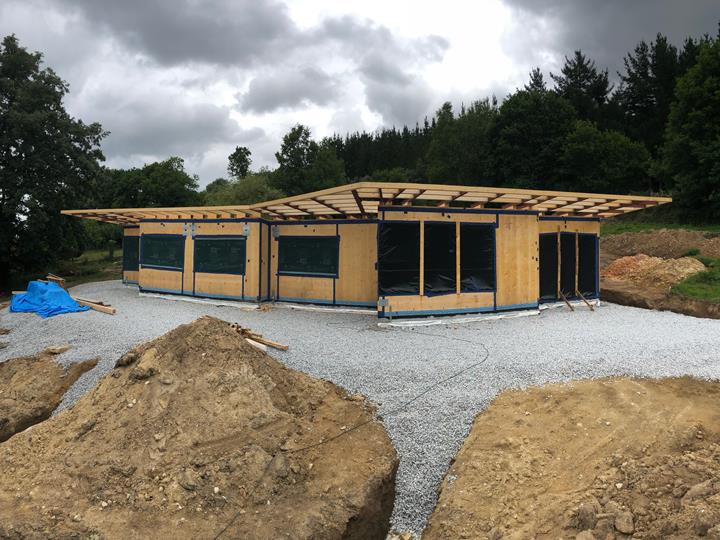

Maison au début du chantier (© Maderas Besteiro)
-
01

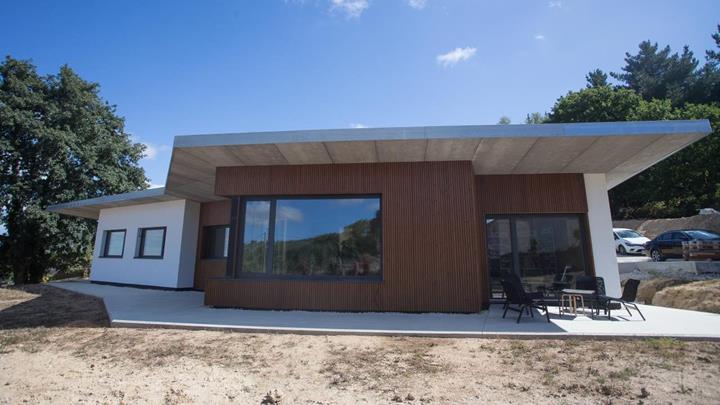

Maison achevée (© Maderas Besteiro)
-
01

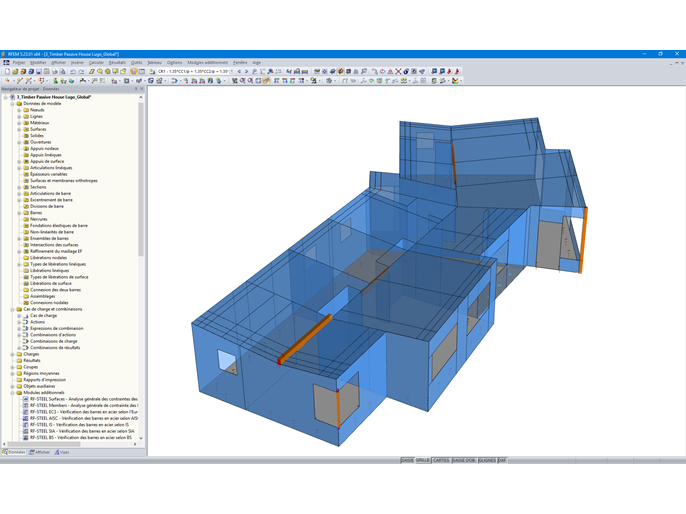

Modèle RFEM de la maison (© Maderas Besteiro)
-
01
Maison achevée (© Maderas Besteiro)
-
01

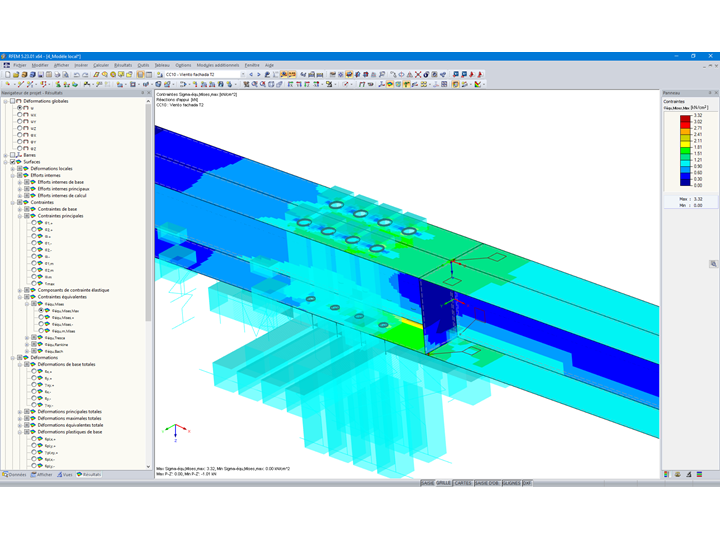

Modèle RFEM d'assemblage acier-bois entre des poutres (© Maderas Besteiro)
-
01

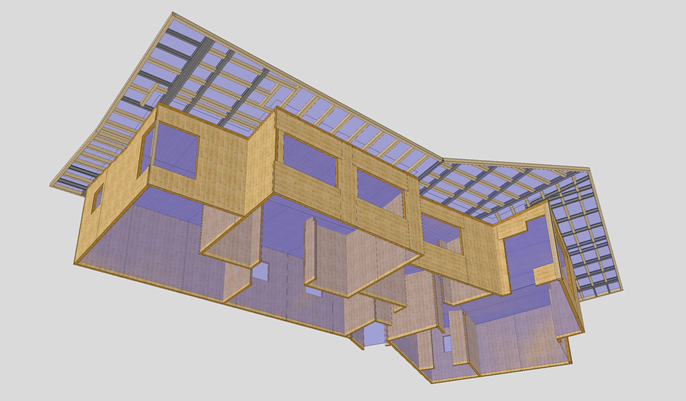

Modèle 3D dans cadwork (© Maderas Besteiro)
-
01
Maison passive en bois lamellé-croisé et bois lamellé-collé à Lugo, Espagne (© www.mbesteiro.com)
-
02
Maison achevée (© Maderas Besteiro)
-
02
Maison au début du chantier (© Maderas Besteiro)
-
02
Modèle RFEM de la maison (© Maderas Besteiro)
-
02
Maison achevée (© Maderas Besteiro)
-
02
Modèle RFEM d'assemblage acier-bois entre des poutres (© Maderas Besteiro)
-
02
Modèle 3D dans cadwork (© Maderas Besteiro)
-
02
Maison passive en bois lamellé-croisé et bois lamellé-collé à Lugo, Espagne (© www.mbesteiro.com)
-
03
Modèle RFEM de la maison (© Maderas Besteiro)
-
03
Maison au début du chantier (© Maderas Besteiro)
-
03
Maison achevée (© Maderas Besteiro)
-
03
Maison achevée (© Maderas Besteiro)
-
03
Modèle RFEM d'assemblage acier-bois entre des poutres (© Maderas Besteiro)
-
03
Modèle 3D dans cadwork (© Maderas Besteiro)
-
03
Maison passive en bois lamellé-croisé et bois lamellé-collé à Lugo, Espagne (© www.mbesteiro.com)
-
04
Modèle RFEM d'assemblage acier-bois entre des poutres (© Maderas Besteiro)
-
04
Maison au début du chantier (© Maderas Besteiro)
-
04
Maison achevée (© Maderas Besteiro)
-
04
Modèle RFEM de la maison (© Maderas Besteiro)
-
04
Maison achevée (© Maderas Besteiro)
-
04
Modèle 3D dans cadwork (© Maderas Besteiro)
-
04
Maison passive en bois lamellé-croisé et bois lamellé-collé à Lugo, Espagne (© www.mbesteiro.com)
Le client de Dlubal Software Maderas Besteiro est une société spécialisée dans la construction bois et dirigée par la même famille depuis trois générations. Ce projet fut l'occasion pour cette société de mettre en œuvre ses principes : construire des maisons respectueuses de l'environnement qui favorisent le développement durable.
| Architecture |
Jorge Gómez Cereijo
|
| Calcul de structure |
Maderas Besteiro |
Modèle
Cette maison d'un étage construite en lamellé croisé et en lamellé-collé a reçu la prestigieuse certification de maison passive, qui témoigne de ses grandes qualités sur le plan énergétique et la limitation des rejets de CO2.
Structure et calcul
Le plan au sol de la maison est irrégulier et elle a été construite sur un radier en béton armé. Les murs et la toiture sont en lamellé croisé. La toiture inversée se démarque de la façade par ses porte-à-faux et est contreventée par des poutres en lamellé-collé GL24h. Des poutres en acier ont dû être ajoutées aux poutres en bois à certains endroits de la toiture afin d'atteindre des portées élevées.
Le logiciel de calcul aux éléments finis RFEM a permis de simuler le comportement de l'ensemble de la structure, y compris celui des articulations linéiques entre les panneaux en lamellé croisé et la fondation élastique sous le radier. La vérification selon la norme a été effectuée à l'aide des modules additionnels RF-LAMINATE et RF-CONCRETE Surfaces afin d'optimiser les épaisseurs.
Un modèle intégrant les données locales a dû être créé pour évaluer les connexions entre les poutres en acier et en bois au niveau des porte-à-faux. L'objectif était aussi d'analyser la résistance des organes de fixation dans certaines situations, sous l'effet de la pression et de la dépression du vent, par exemple.
Adresse du projet
Ferreira MosteiroMots-clés
Maison passive Lamellé-collé Lamellé croisé panneau en lamellé croisé
