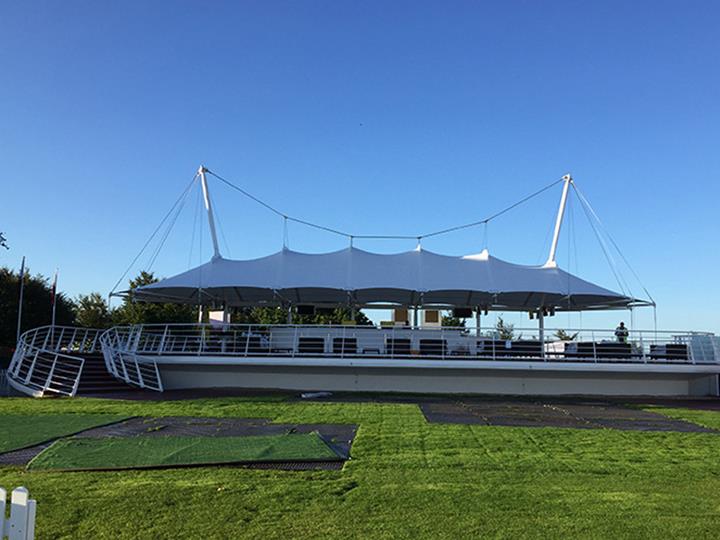

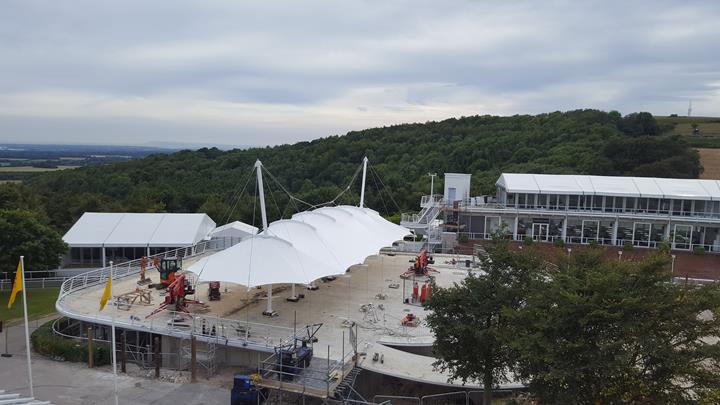

«Champagne Bar» - ипподром Гудвуд, Великобритания

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Для проектирования конструкции новой кровли в баре «Champagne» на ипподроме Гудвуд была выбрана компания LEICHT. Она отвечала за все этапы проектирования, которые включали в себя процесс поиска формы, согласование и расчет мембраны и несущей стальной конструкции, а также расчет раскройных формы мембраны и тросов.

Заказчик Tayio Europe GmbH
www.taiyo-europe.com
Архитектор Hopkins Architects Ltd.
www.hopkins.co.uk
Общий расчет стальной конструкции, мембран и тросов LEICHT Structural engineering and specialist consulting GmbH
www.leichtonline.com

Параметры модели

Модель

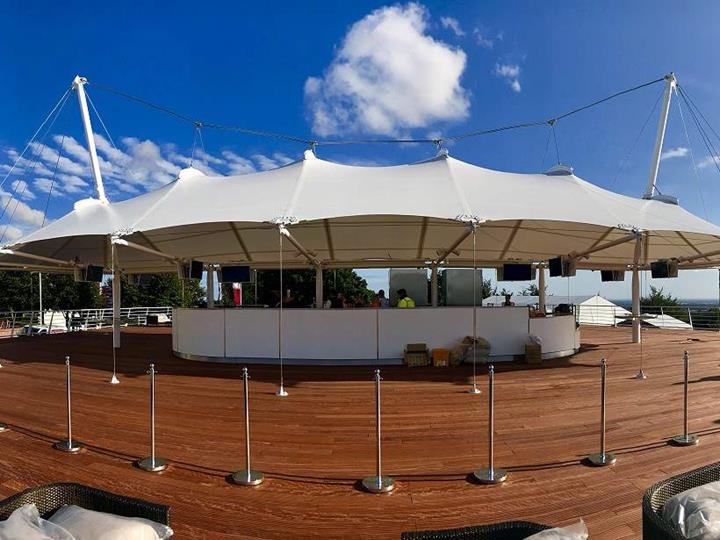

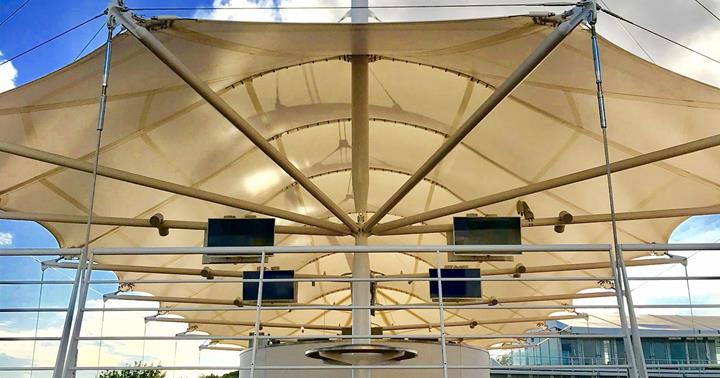

Весь навес крыши сделан из предварительно напряженной ПВХ мембраны, подвешенной между двумя мачтами и закрепленной на краях. Горизонтальным силам предварительного напряжения затем противодействует несущая стальная конструкция. Предварительное напряжение мембраны обеспечивается с помощью противоположного перемещения мачт, благодаря чему подвесные балки вытягиваются вверх и обеспечивают тем самым натяжение мембраны.

Между вершинами мачт и боковыми креплениями были затем вставлены полиэфирные ленты, передающие силы от крепления в стальную конструкцию, которые должны одновременно служить как резерв для сохранения устойчивости конструкции в случае повреждения мембраны.

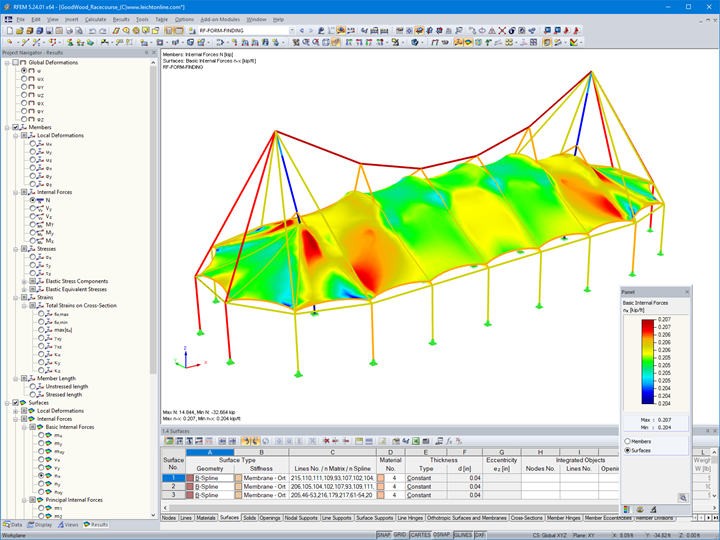

Вся общая модель кровли для выполнения поиска формы, а также для расчета всех мембранных и стальных конструкций была создана в программе RFEM. Чтобы элементы конструкции соответствовали всем требуемым зазорам профилей и заодно было предотвращено образование водных карманов, был в конструкции выполнен тщательный дифференцированный поиск формы. Он включал в себя применение преднапряженных сил к некоторым компонентам, причем другим была наоборот заданна целевая длина или они были полностью исключены из данного процесс. Главная цель данного метода заключалась в том, чтобы все элементы конструкции смогли приспособиться заданным граничным условиям согласно своей жесткости. Сама ткань мембраны затем моделировалась как ортотропная поверхность.

Расположение проекта

Selhurstpark Rd, Чичестер PO18 0PS
Великобритания

Ключевые слова

Мембранная конструкция Вантовая конструкция Конструкция кровли ПВХ мембрана Поиск формы Планирование раскройных форм Образование водных карманов Пилон
