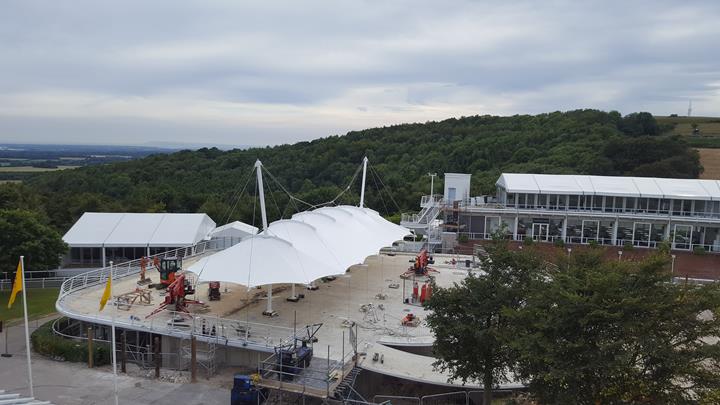

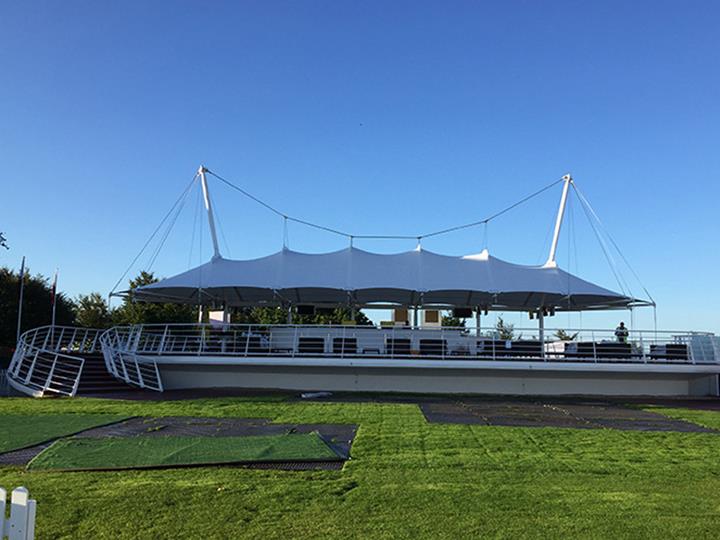

Champagne Bar - Ippodromo di Goodwood, Regno Unito

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Alla società LEICHT è stata assegnata la fase di progettazione della nuova copertura dello Champagne Bar situato all'ippodromo di Goodwood. Le fasi di pianificazione includono il processo di form-finding, l'approvazione e la progettazione dell'implementazione della membrana e dell'intera struttura portante in acciaio, nonché la membrana e gli schemi di taglio dei funi.

Proprietario Tayio Europe GmbH
www.taiyo-europe.com
Architetto Hopkins Architects Ltd.
www.hopkins.co.uk
Progettazione completa di strutture di acciaio, membrane e cavi LEICHT Structural engineering and specialist consulting GmbH
www.leichtonline.com

Parametri modello

Modello

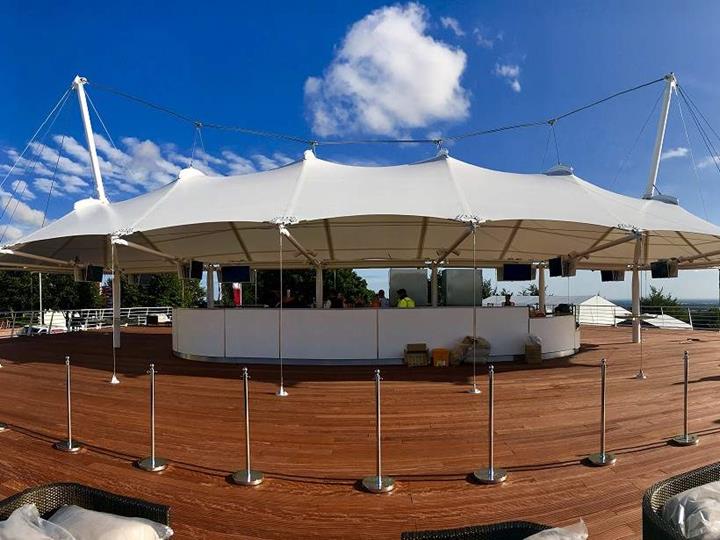

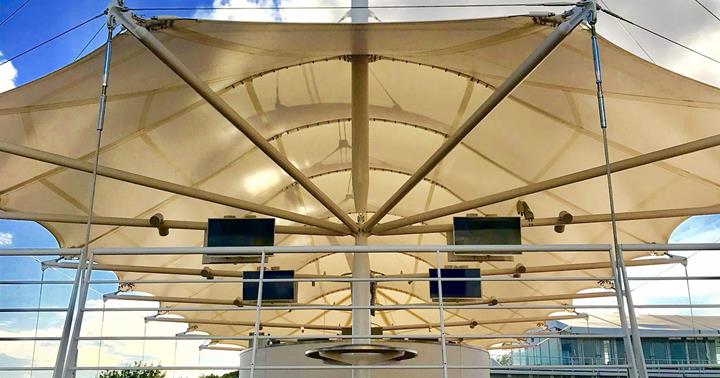

La tensostruttura è costituita da una membrana in PVC sospesa tra due pali a traliccio e ancorata al suolo con dei tiranti sul bordo perimetrale Le forze orizzontali di precompressione vengono assorbite dalla struttura portante in acciaio. La precompressione della membrana viene applicata attraverso lo spostamento opposto degli pali, che solleva le travi sospese verso l'alto e a sua volta pone la tensione sulla membrana.

Tra i punti più alti e il controvento laterale, sono state integrate cinghie in poliestere, che trasferiscono le forze dal controvento alla struttura in acciaio fornendo anche la ridondanza per mantenere la stabilità della struttura in caso di danneggiamento della membrana.

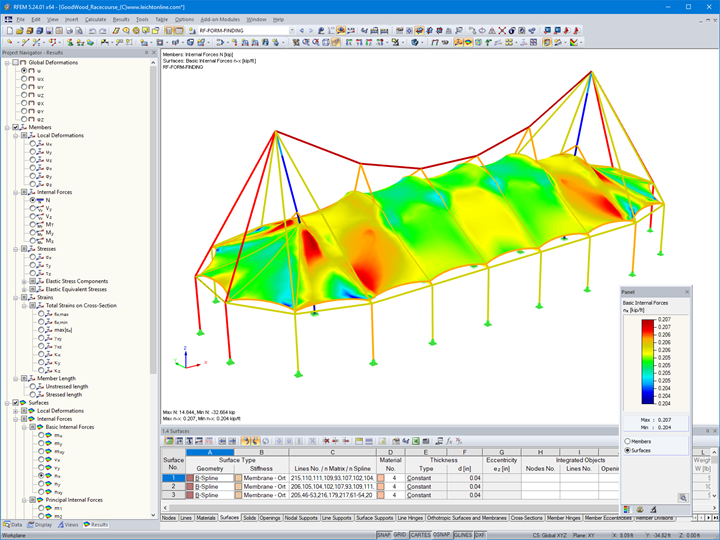

Nel programma RFEM è stato creato un modello per il processo di form-finding, nonché per la progettazione delle membrane e della struttura di supporto in acciaio. Al fine di rispettare tutti i necessari profili di tolleranza richiesta ed evitare la formazione di sacche d'acqua, è stata eseguita una procedura di form-finding differenziata, includendo l'applicazione di forze di precompressione ai singoli componenti, altri una lunghezza obiettivo definita, ed alcuni sono stati esclusi dal processo di form-finding del tutto al fine di adattarsi alle condizioni al contorno date in base alla loro rigidezza. Il tessuto della membrana è stato modellato come una superficie ortotropa.

Posizione del progetto

Selhurstpark Rd, Chichester PO18 0PS
Regno Unito

Parole chiave

strutture a membrana Struttura di funi Struttura della copertura Membrana in PVC Form-finding Progettazione di forme di taglio Formazione di sacche d'acqua Pilone
