英国古德伍德赛马场香槟酒吧
客户项目
![[DE] CP 001185 | 英国古德伍德赛马场香槟酒吧](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964985/2964985.png?la=zh&mw=578&mlid=9B2F26C7FEF349BBA1087FFAE5CBC936&hash=F79DA48EC2F96F50E7FDDAF6C7C53166F4B81E0F)
LEICHT 公司受委托为古德伍德赛马场的香槟酒吧设计新的顶棚。 设计工作包括膜结构的找形分析、裁剪分析、审批和施工规划，以及钢索和整体钢结构部分的设计。
| 投资者 |
Tayio Europe GmbH www.taiyo-europe.com |
| 建筑设计 |
Hopkins Architects Ltd. www.hopkins.co.uk |
| 索膜结构和钢结构的总体设计 |
LEICHT Structural engineering and specialist consulting GmbH www.leichtonline.com |
模型参数
模型

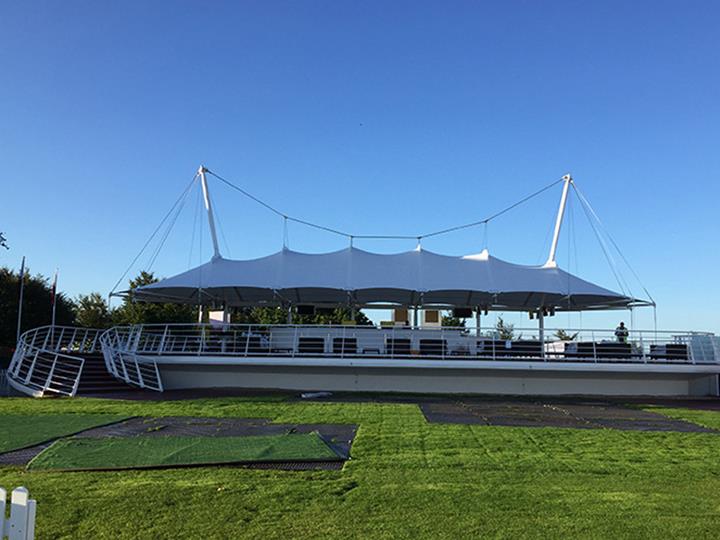

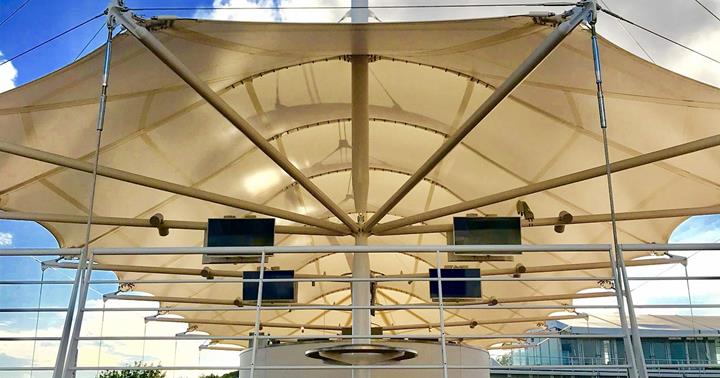

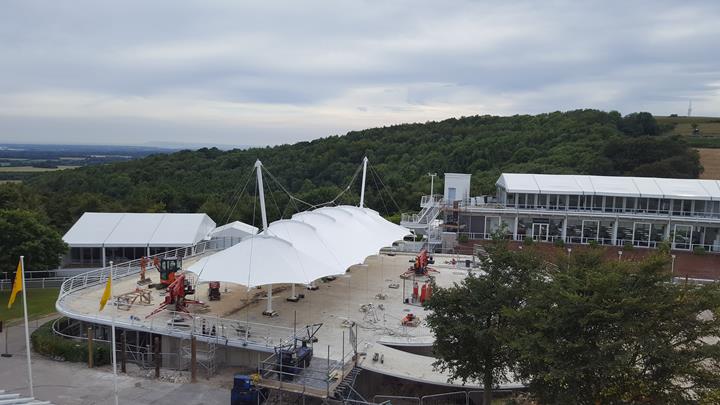

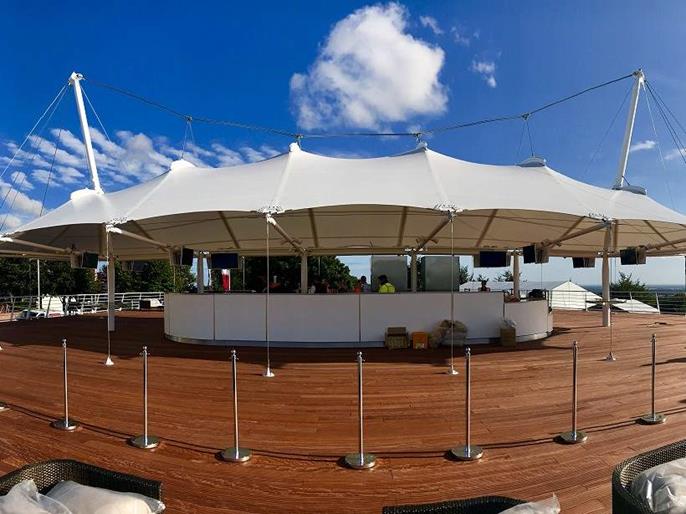

顶棚由悬挂在两个桅杆之间的预张应力 PVC 膜构成。 水平预张力由支承钢结构承受。 膜内的预张力是通过两个反向桅杆和悬臂钢梁施加的。
在最高点和膜面边界之间加入了聚酯绳索，力通过该绳索传递到钢结构上，同时在膜受损的情况下提供了支承，以保持结构的稳定性。

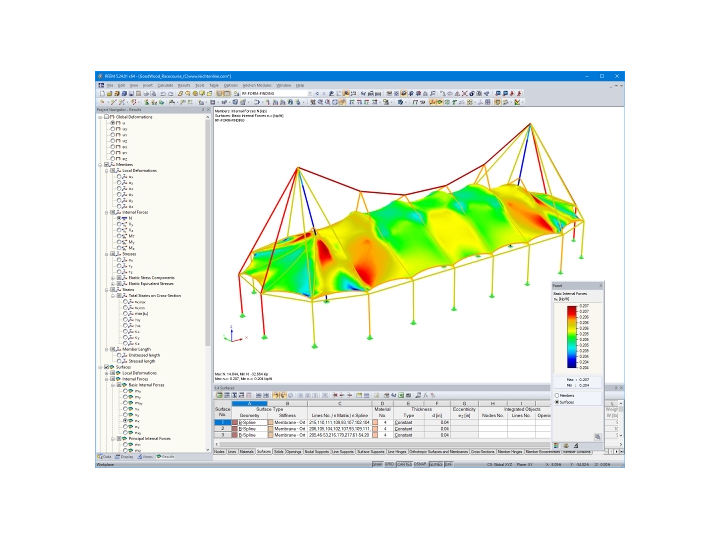

在 RFEM 中创建了一个完整的全局模型，用于进行找形分析以及膜结构和整个钢结构部分的设计。 为了满足膜面形状的所有要求并避免积水，工程师们进行了精确的找形分析，包括对一部分构件施加预应力，对其他部分构件定义了目标长度，以及一些部分构件排除在找形分析之外，根据构件的刚度和边界条件进行调整。 建模时膜面定义为正交各向异性面。
项目位置
Selhurstpark Rd, Chichester PO18 0PS英国
关键词
膜结构 索结构 顶棚 PVC 膜 找形 裁剪设计 积水 桅杆
