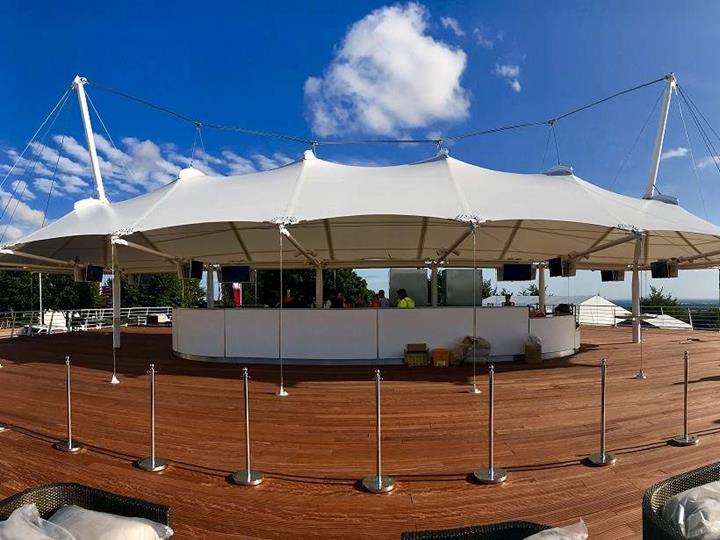

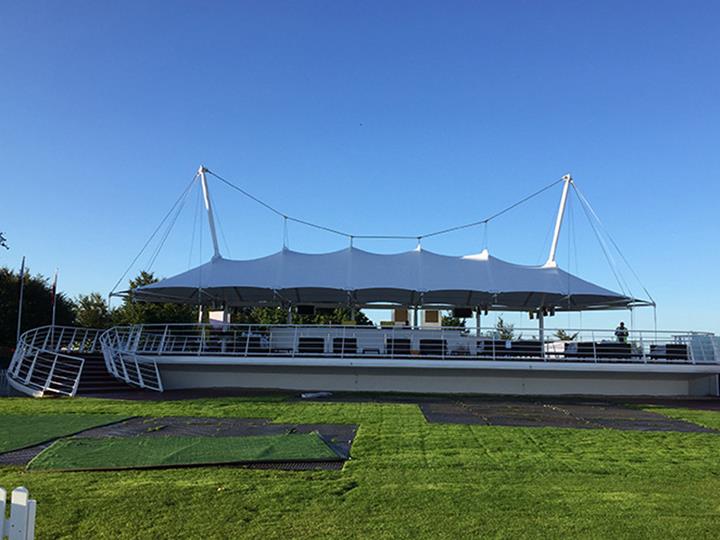

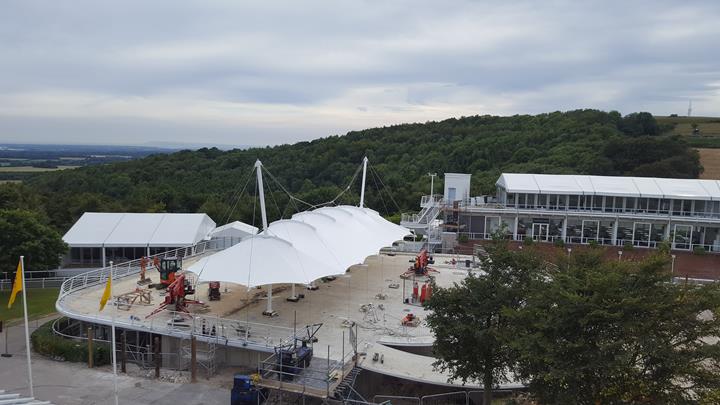

Champagne Bar - dostihová dráha v Goodwoodu, Velká Británie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Společnost LEICHT byla pověřena návrhem nového zastřešení pro Champagne Bar na dostihové dráze v Goodwoodu. Projektové služby zahrnovaly form-finding, schvalovací a realizační návrh membrány a celé ocelové konstrukce a dále návrh střihu membrány a lan.

Investor Tayio Europe GmbH
www.taiyo-europe.com
Architektonický návrh Hopkins Architects Ltd
www.hopkins.co.uk
Kompletní návrh ocelové konstrukce, membrány a lan LEICHT Structural engineering and specialist consulting GmbH
www.leichtonline.com

Parametry modelu

Model

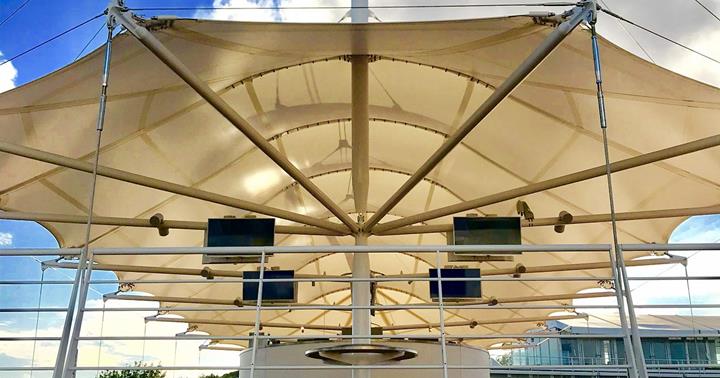

Zastřešení tvoří předpjatá PVC membrána zavěšená mezi dvěma pylony a vypnutá na svých okrajích směrem k zemi. Vodorovné síly od předpětí zachycuje ocelová konstrukce. Předpětí membrány je zajištěno posunem pylonů do opačné strany, čímž dochází ke zvednutí zavěšených nosníků a k napnutí membrány.

Mezi vrcholy a boční kotvení byly vloženy polyesterové pásy, které přenášejí síly z kotvení do ocelové konstrukce a současně slouží jako záloha pro zajištění stability celé konstrukce v případě poškození membrány.

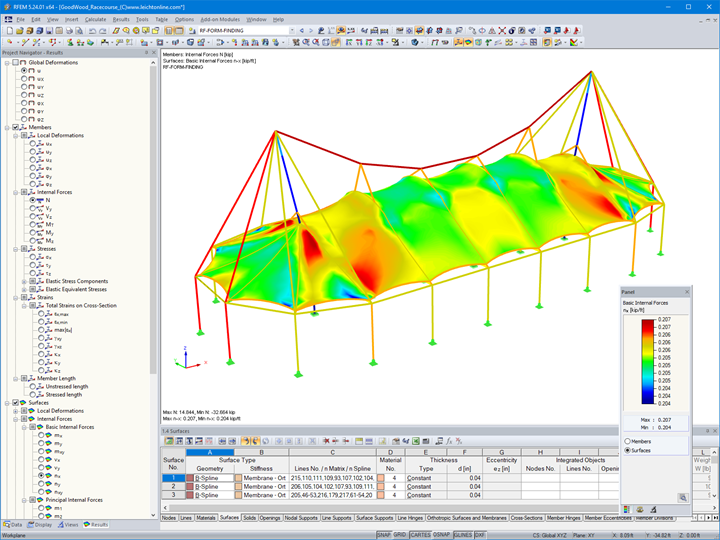

V programu RFEM byl vytvořen globální model pro nalezení tvaru a pro  posouzení membrány a celé ocelové konstrukce. Aby byly dodrženy veškeré požadované profily se světlou výškou a přitom se zamezilo vytváření vodních kapes, proběhlo velmi diferencované hledání tvaru, při němž bylo jednotlivým prvkům přiřazeno požadované předpětí, zatímco jiným definovaná délka a některé byly z form-findingu vyloučeny, aby se v závislosti na své tuhosti přizpůsobily daným okrajovým podmínkám. Membránová tkanina se přitom zohlednila jako ortotropní plocha.

Umístění projektu

Selhurstpark Rd, Chichester PO18 0PS
Velká Británie

Klíčová slova

membránová konstrukce lanová konstrukce zastřešení PVC membrána form-finding návrh střihu vytváření vodních kapes pylon
