Champagne Bar - Hipódromo de Goodwood, Reino Unido
Proyecto de cliente
![[DE] CP 001185 | Champagne Bar - Hipódromo de Goodwood, Reino Unido](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964979/2964979.png?la=es&mw=280&mlid=7D7C3484D14443628C17410ED6639CBF&hash=AF90BA120B43D6A1E57057A7A2B6252A3A1DAD23)
-
01
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
01

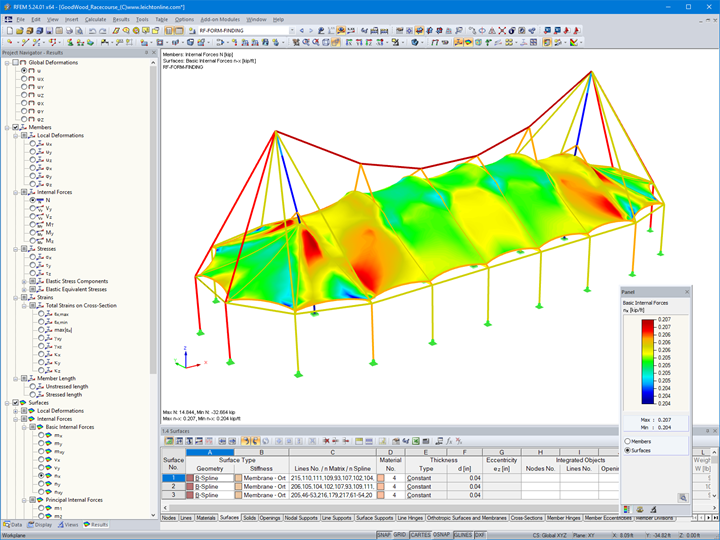

Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
01

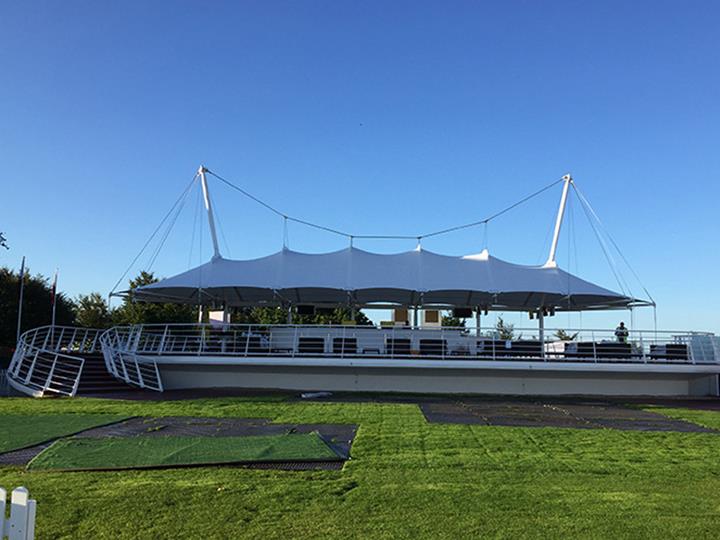

Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
01

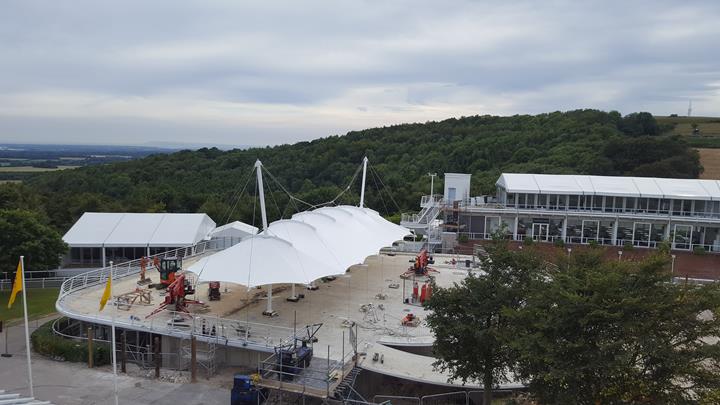

Vista aérea del Champagne Bar (© Tayio Europe)
-
01

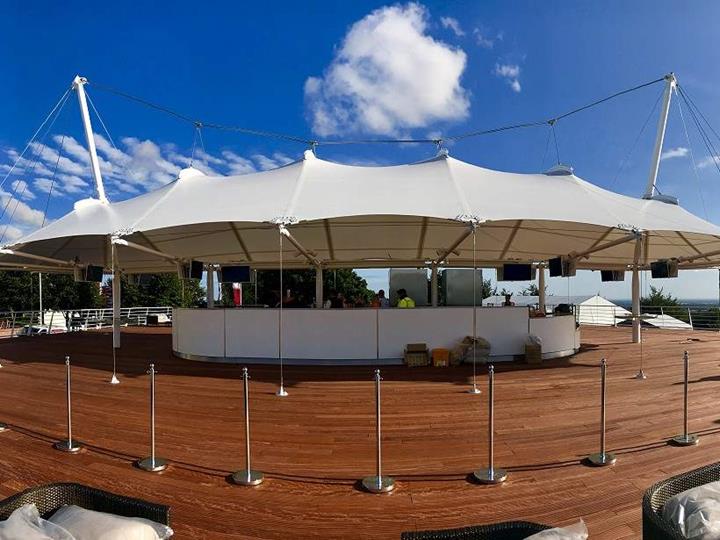

Primer plano del Champagne Bar (© ptprojects)
-
01

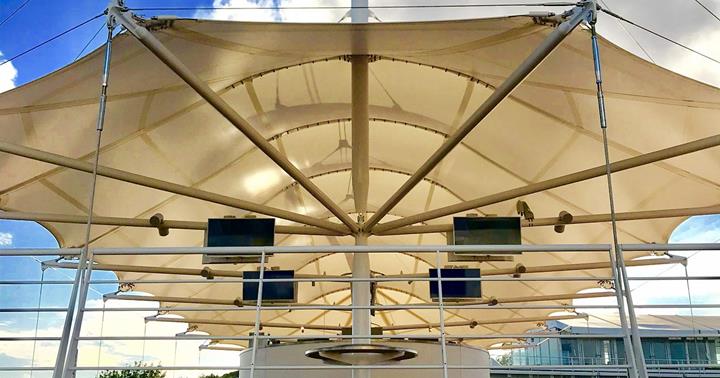

Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
01
Construcción de membranas cortadas
-
02
Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
02
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
02
Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
02
Vista aérea del Champagne Bar (© Tayio Europe)
-
02
Primer plano del Champagne Bar (© ptprojects)
-
02
Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
03
Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
03
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
03
Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
03
Vista aérea del Champagne Bar (© Tayio Europe)
-
03
Primer plano del Champagne Bar (© ptprojects)
-
03
Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
04
Vista aérea del Champagne Bar (© Tayio Europe)
-
04
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
04
Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
04
Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
04
Primer plano del Champagne Bar (© ptprojects)
-
04
Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
05
Primer plano del Champagne Bar (© ptprojects)
-
05
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
05
Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
05
Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
05
Vista aérea del Champagne Bar (© Tayio Europe)
-
05
Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
06
Vista inferior de la cubierta del Champagne Bar (© ptprojects)
-
06
Estructura con membranas | Champagne Bar - Hipódromo de Goodwood, Reino Unido (© www. Leichtonline.com)
-
06
Modelo de RFEM con los esfuerzos internos de la búsqueda de forma (© www.leichtonline.com)
-
06
Champagne Bar - Hipódromo de Goodwood, Reino Unido (© Lanaomo)
-
06
Vista aérea del Champagne Bar (© Tayio Europe)
-
06
Primer plano del Champagne Bar (© ptprojects)
La empresa LEICHT fue premiada con la fase de diseño de la nueva cubierta del Champagne Bar ubicado en el hipódromo de Goodwood. Los pasos de la planificación incluyeron la búsqueda de forma, la aprobación y el diseño de las membranas y la estructura de acero de soporte, así como también los patrones de corte de las membranas y cables.
| Propietario |
Tayio Europe GmbH www.taiyo-europe.com |
| Arquitecto |
Hopkins Architects Ltd. www.hopkins.co.uk |
| Planificación general de la estructura de acero, membranas y cables |
LEICHT Structural engineering and specialist consulting GmbH www.leichtonline.com |
Parámetros del modelo
Modelo
La marquesina consiste en una membrana de PVC pretensada suspendida entre dos mástiles y está anclada en sus bordes con el suelo. La estructura de acero de soporte resiste las fuerzas horizontales del pretensado. El pretensado de la membrana se aplica a través del desplazamiento opuesto de los mástiles, el cual levanta las vigas suspendidas y, a su vez, tracciona la membrana.Entre los puntos más altos y el arriostramiento lateral, se integraron correas de poliéster, las cuales transfieren las fuerzas del arriostramiento a la estructura de acero y al mismo tiempo proporcionan redundancia para mantener la estabilidad de la estructura en caso de que se dañe la membrana.
Para la búsqueda de la forma, así como también para el dimensionamiento de la membrana y de la estructura de acero de soporte, se creó en RFEM un modelo global. Para cumplir con todos los perfiles de espacio libre necesarios y evitar la formación de bolsas de agua, se realizó un procedimiento de búsqueda de forma diferenciada que incluyó la aplicación de fuerzas de pretensado a los componentes individuales, unas de una longitud definida y otras se excluyeron del proceso de búsqueda de forma en conjunto para adaptarse a las condiciones de contorno dadas según su rigidez. El tejido la de membrana se modeló como una superficie ortótropa.
Ubicación del proyecto
Selhurstpark Rd, Chichester PO18 0PSPalabras clave
Estructura con membranas Estructura con cables Cubierta Membrana de PVC Búsqueda de forma Planificación de patrones Formación de bolsas de agua Pilón
