Champagne Bar - Goodwood Racecourse, Zjednoczone Królestwo

Firma LEICHT otrzymała zlecenie zaprojektowania nowego dachu Champagne Bar na torze wyścigowym Goodwood. Projekt obejmował planowanie budowy, analizę form-finding konstrukcji, uzyskanie pozwolenia na budowę i zaprojektowanie konstrukcji stalowej oraz zadaszenia membranowego a także przygotowanie dokumentacji warsztatowej (wykroje dla membrany).

2501x

Konstrukcja membranowa z szablonami cięcia

Zadaszenie składa się ze wstępnie napiętej membrany z PVC, podwieszonej między dwoma masztami i przymocowanej do podłoża obwodowo za pośrednictwem konstrukcji stalowej. Elementy stalowe przenoszą poziome obciążenia wynikające z naprężenia tkaniny. Naprężenie wstępne membrany jest realizowane przez przemieszczenie masztów w przeciwnych kierunkach, co powoduje podniesienie belek podwieszonych do kabla łączącego maszty i napina membranę.

Pomiędzy punktami szczytowymi a stężeniami bocznymi wbudowane zostały pasy poliestrowe, które przenoszą siły ze stężeń na konstrukcję stalową i jednocześnie pełnią rolę elementu pomocniczego, mającego zapewnić stateczność całej konstrukcji w przypadku uszkodzenia membrany.

W programie RFEM utworzony został globalny model obliczeniowy do analizy form-finding oraz do weryfikacji nośności membrany i całej konstrukcji stalowej. Aby zapewnić spełnienie wszystkich wymagań dotyczących prześwitów i aby uniknąć tworzenia się niecek wodnych w membranie, przeprowadzono analizę form-finding wykorzystując różne zmienne. Niektóre elementy otrzymały pożądane naprężenie/naciąg wstępny, innym przypisano końcową długość by uzyskać siłę wynikową, a niektóre zostały całkowicie wykluczone z procesu form-findingu. Wszystko to w celu dostosowania warunków brzegowych jak najlepiej do wymogów konstrukcji. Jeśli chodzi o materiał membrany, wykorzystano w modelu powierzchnię ortotropową.

Miejsce

Selhurstpark Rd, Chichester PO18 0PS

Zjednoczone Królestwo

Klient	Tayio Europe GmbH www.taiyo-europe.com
Architekt	Hopkins Architects Ltd. www.hopkins.co.uk
Ogólne planowanie konstrukcji stalowych, membran i kabli	LEICHT Structural engineering and specialist consulting GmbH www.leichtonline.com

Specyfikacja projektu

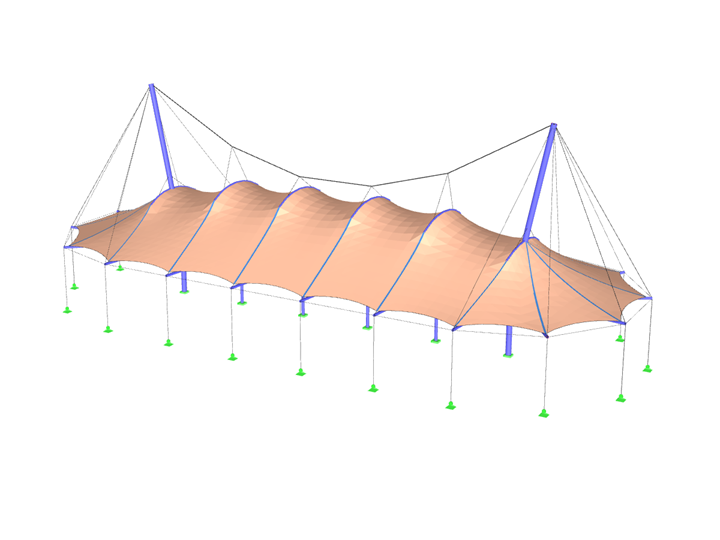

Konstrukcja membranowa | Champagne Bar - Goodwood Racecourse, Wielka Brytania (© www. Leichtonline.com)

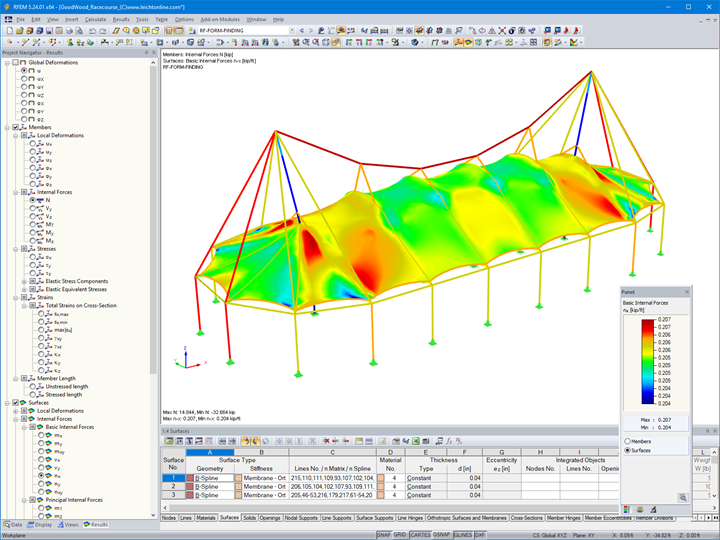

Model RFEM z siłami wewnętrznymi znajdującymi kształty (© www. Leichtonline.com)

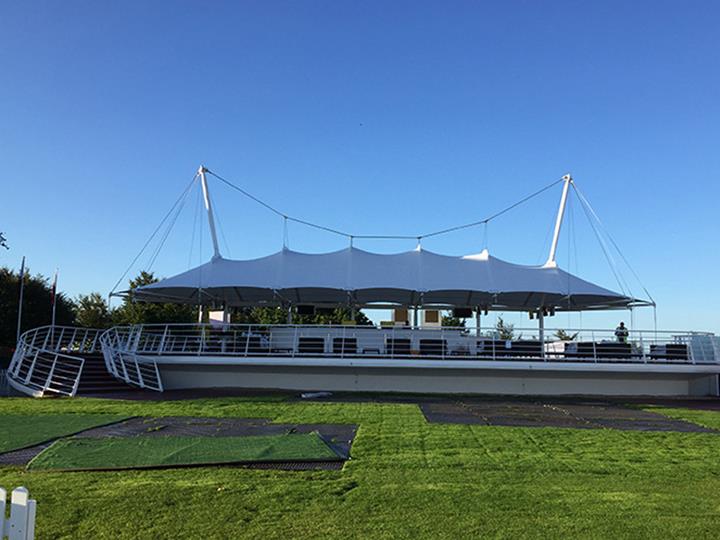

Champagne Bar - Goodwood Racecourse, Wielka Brytania (© Lanaomo)

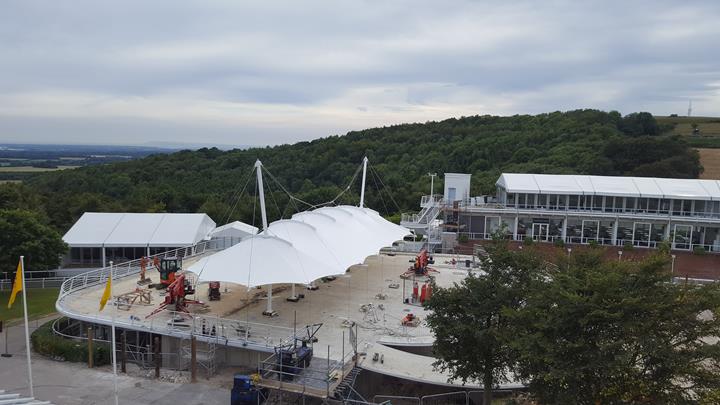

Champagne Bar z lotu ptaka (© Tayio Europe)

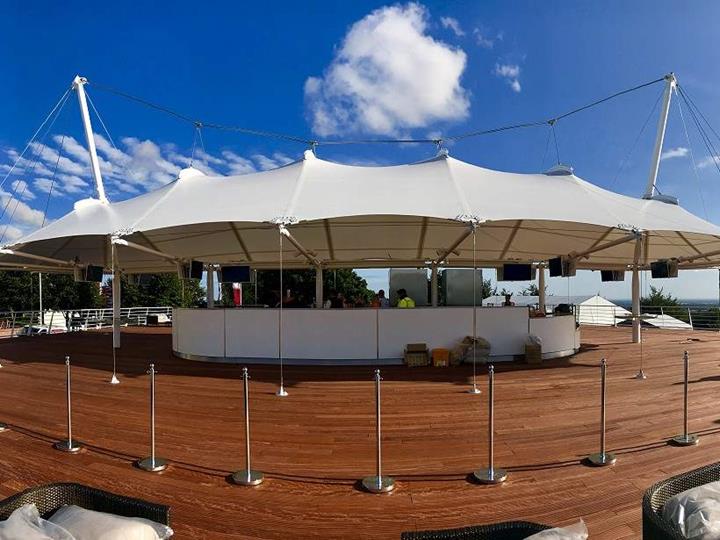

Widok z bliska (© ptprojects)

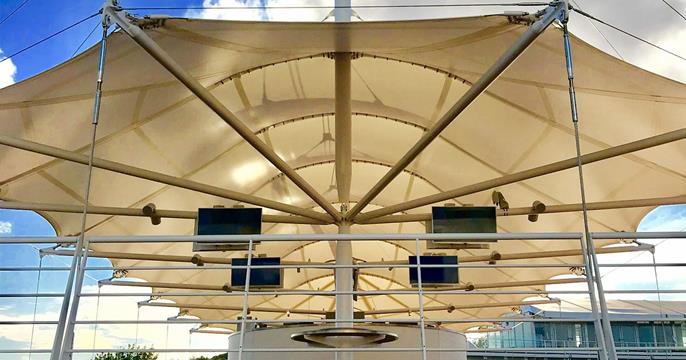

Dach baru szampana, widok z dołu (© ptprojects)

Konstrukcja membranowa z szablonami cięcia

Dane modelu

Liczba węzłów 217

Liczba linii 219

Liczba prętów 214

Liczba powierzchni 15

Ilość przypadków obciążenia 2

Ciężar całkowity 5,422 t

Wymiarowanie 28,457 x 14,598 x 10,338 m

Wersja programu 5.23.02
