Champagne Bar – Hipódromo Goodwood, Reino Unido

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

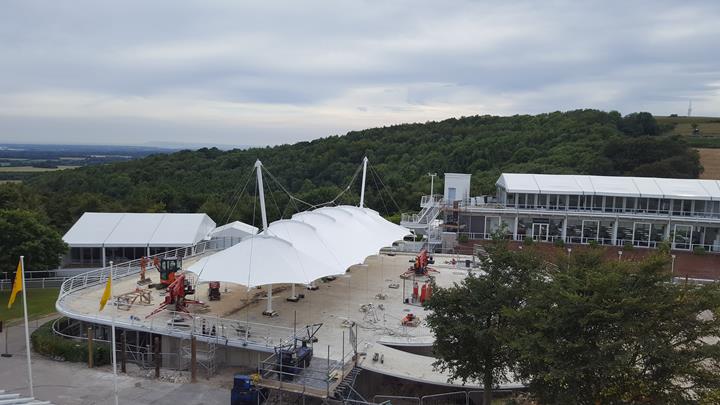

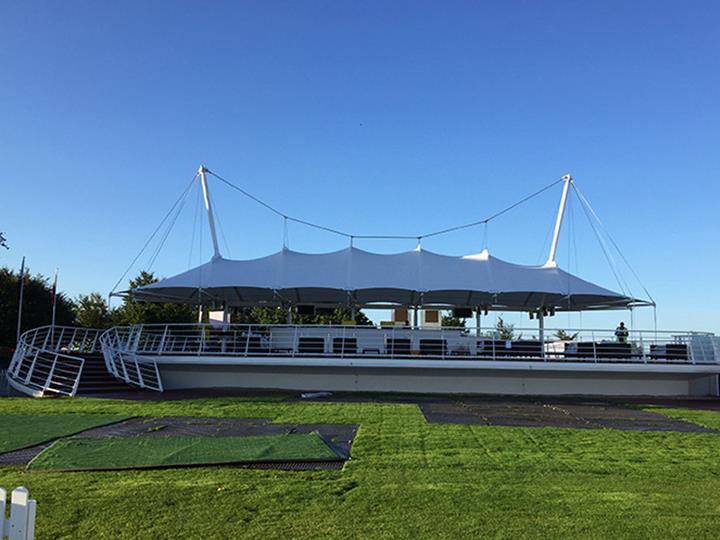

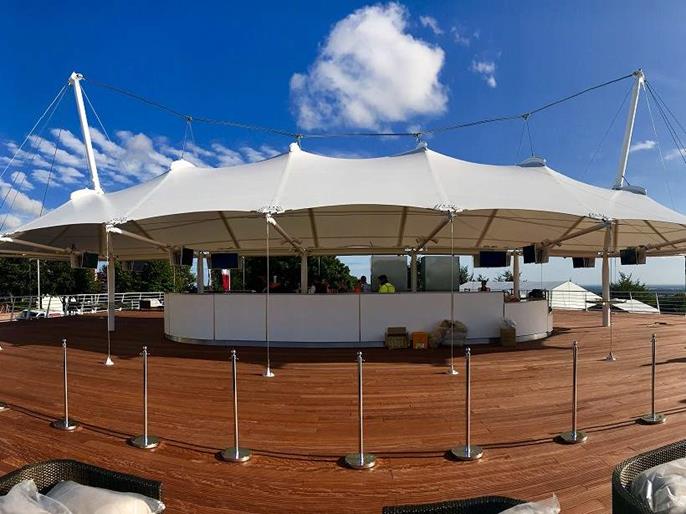

A LEICHT foi contratada para conceber a nova cobertura do Champagne Bar no hipódromo Goodwood. Os serviços de planeamento incluíram o processo de determinação da forma, a aprovação e a conceção das membranas e de toda a estrutura de aço, assim como os padrões de corte da membrana e dos cabos.

Investidor Tayio Europe GmbH
www.taiyo-europe.com
Arquiteto Hopkins Architects Ltd
www.hopkins.co.uk
Planeamento geral de estrutura de aço, membranas e cabos LEICHT Structural engineering and specialist consulting GmbH
www.leichtonline.com

Parâmetros do modelo

Modelo

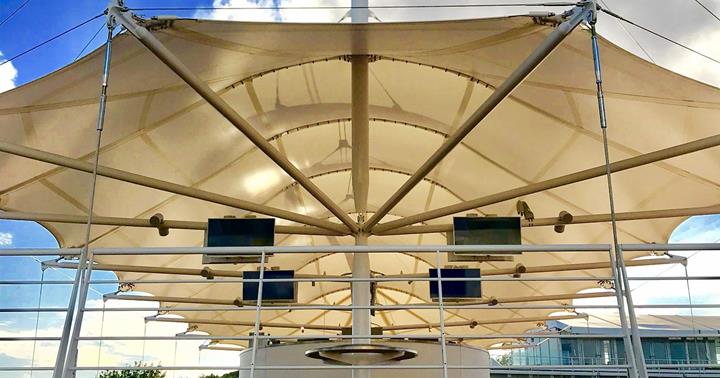

A cobertura é constituída por uma membrana de PVC pré-esforçada, suspensa entre duas torres e ancorada ao solo pelas bordas. As forças horizontais resultantes do pré-esforço são absorvidas pela estrutura de aço. O pré-esforço da membrana é aplicado pelo deslocamento oposto das torres, que puxa as vigas suspensas para cima e, por sua vez, exerce tensão sobre a membrana.

Entre os pontos mais altos e os contraventamentos laterais, foram integradas tiras de poliéster que transferem as forças dos contraventamentos para a estrutura de aço, proporcionando uma redundância para manter a estabilidade da estrutura no caso de a membrana ser danificada.

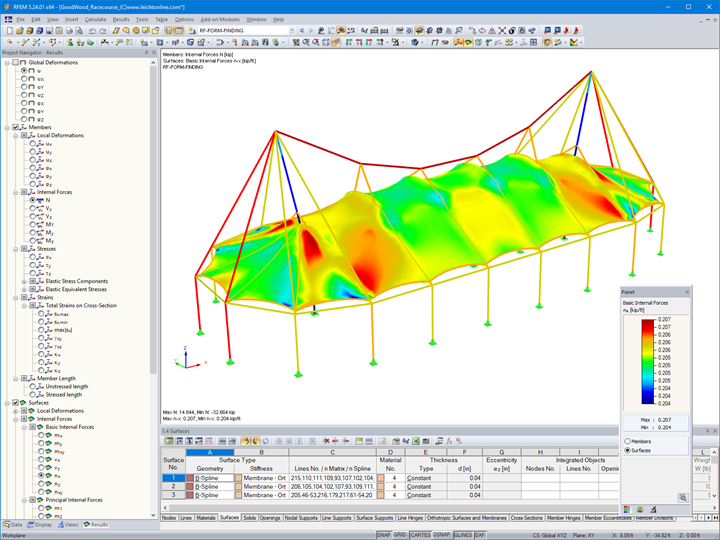

Foi criado um modelo global no RFEM para o processo de determinação da forma, assim como para o dimensionamento das membranas e da estrutura de aço. A fim de cumprir todos os espaços livres necessários e evitar a formação de bolsas de água, foi realizado um procedimento de determinação da forma diferenciado que incluiu a aplicação de forças de pré-esforço a elementos estruturais individuais, a atribuição de um comprimento definido a outros e ainda a exclusão de alguns por completo do processo de determinação, tudo isto para adaptar a rigidez às condições de fronteira definidas. O tecido de membrana foi modelado como uma superfície ortotrópica.

Local do projeto

Selhurstpark Rd, Chichester PO18 0PS
Reino Unido

Palavras-chave

Estrutura de membrana Estrutura de cabos Cobertura Membrana de PVC Form-finding Planeamento de padrões de corte Formação de bolsas de água Torre
