Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre
Projet Client
![[DE] CP 001185 | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964978/2964978.png?la=fr&mw=280&mlid=0E6C68E6228B4D0E95921E47A7464ABE&hash=57F677351B1ACF09E5B00E944560425E550124C7)
-
01
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
01

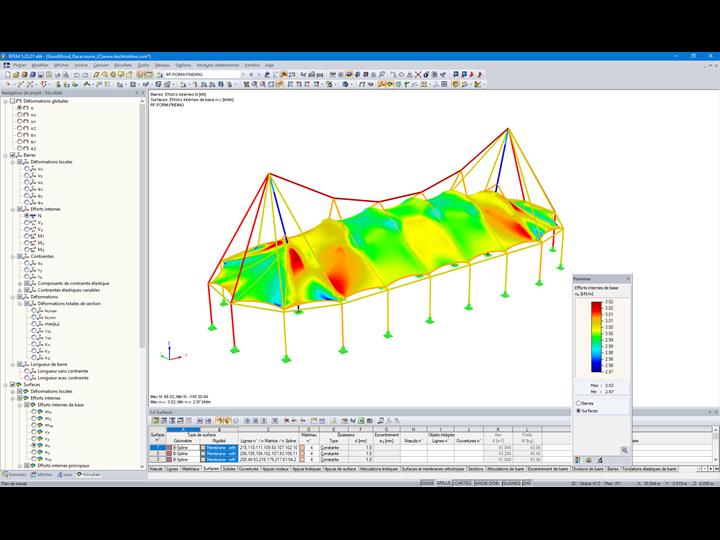

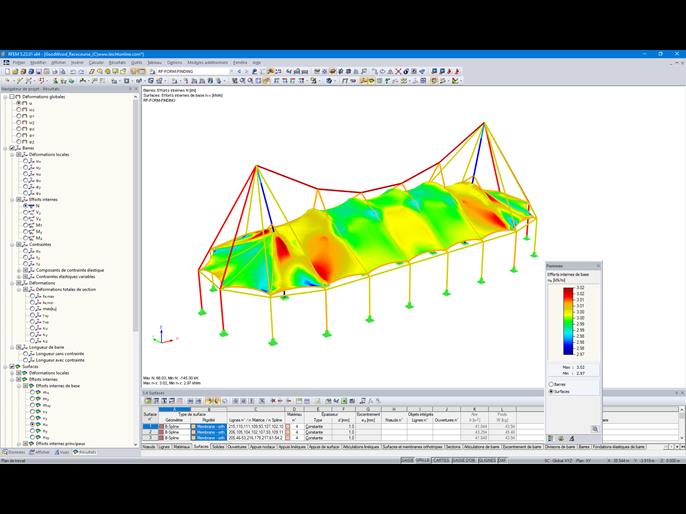

Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
01

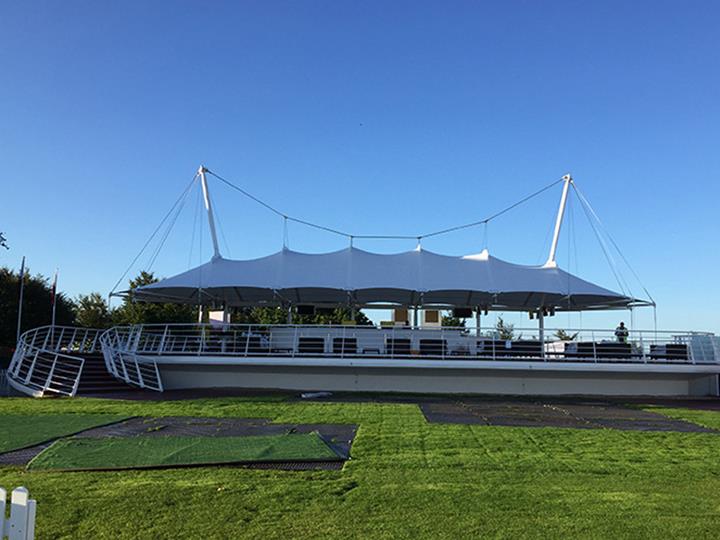

Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
01

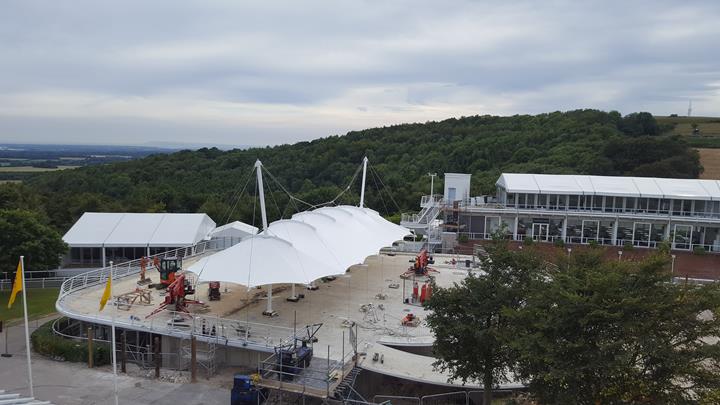

Bar à champagne pendant les travaux (© Tayio Europe)
-
01

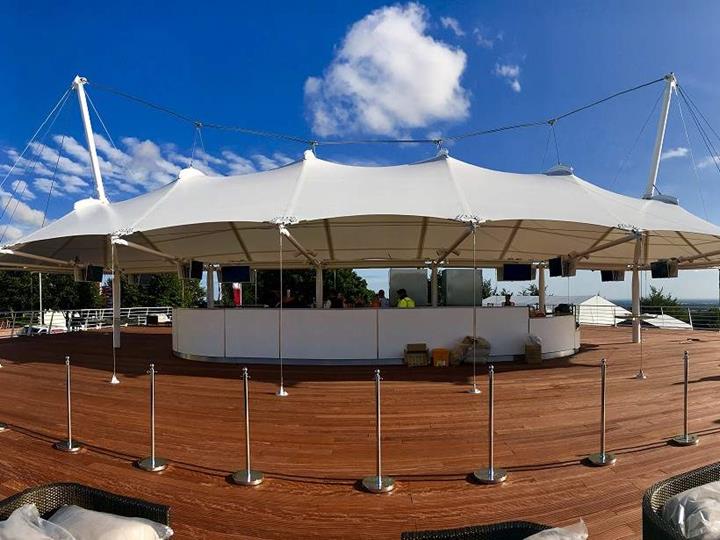

bar à champagne en gros plan (© ptprojects)
-
01

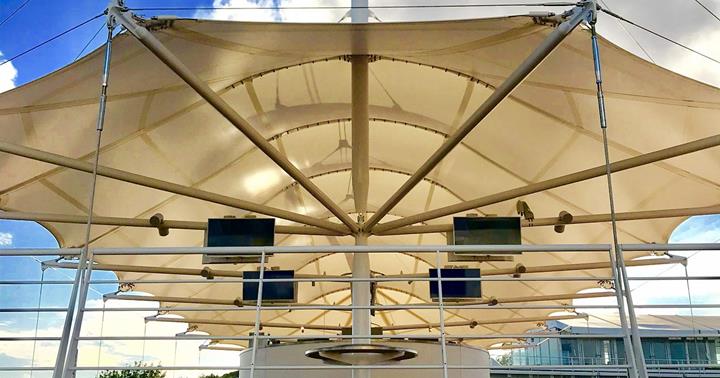

Toiture vue du dessous (© ptprojects)
-
01
Structure à membrane avec patrons de coupe
-
02
Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
02
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
02
Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
02
Bar à champagne pendant les travaux (© Tayio Europe)
-
02
bar à champagne en gros plan (© ptprojects)
-
02
Toiture vue du dessous (© ptprojects)
-
03
Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
03
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
03
Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
03
Bar à champagne pendant les travaux (© Tayio Europe)
-
03
bar à champagne en gros plan (© ptprojects)
-
03
Toiture vue du dessous (© ptprojects)
-
04
Bar à champagne pendant les travaux (© Tayio Europe)
-
04
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
04
Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
04
Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
04
bar à champagne en gros plan (© ptprojects)
-
04
Toiture vue du dessous (© ptprojects)
-
05
bar à champagne en gros plan (© ptprojects)
-
05
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
05
Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
05
Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
05
Bar à champagne pendant les travaux (© Tayio Europe)
-
05
Toiture vue du dessous (© ptprojects)
-
06
Toiture vue du dessous (© ptprojects)
-
06
Structure à membrane tendue | Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© www. Leichtonline.com)
-
06
Efforts internes affichés sur le modèle RFEM après la recherche de forme (© www. Leichtonline.com)
-
06
Bar à champagne de l'hippodrome Goodwood Racecourse, Angleterre (© Lanaomo)
-
06
Bar à champagne pendant les travaux (© Tayio Europe)
-
06
bar à champagne en gros plan (© ptprojects)
Le bureau d'études LEICHT a été chargé de concevoir la nouvelle toiture du bar à champagne de l'hippodrome Goodwood Racecourse. Sa mission incluait la recherche de forme, la planification des demandes d'autorisation et de l'exécution de la membrane et de la structure métallique complète, ainsi que le patron de coupe de la membrane et des câbles.
| Maître d'ouvrage |
Tayio Europe GmbH www.taiyo-europe.com |
| Architecture |
Hopkins Architects Ltd www.hopkins.co.uk |
| Planification générale de la structure métallique, de la membrane et des câbles |
LEICHT Structural engineering and specialist consulting GmbH www.leichtonline.com |
Données du modèle
Modèle
Cette toiture est constituée d'une membrane en PVC précontrainte suspendue à deux pylônes et fixée au sol par ancrages au niveau de ses bords. Les forces horizontales de précontrainte sont absorbées par la structure métallique. La membrane a été précontrainte via la disposition des pylônes opposés, qui maintiennent les poutres suspendues orientées vers le haut et tendent la membrane.Des courroies en polyester ont été intégrées entre les points les plus hauts de la toiture et les contreventements latéraux. Elles transfèrent les forces des contreventements dans la structure en acier tout en constituant un système de maintien auxiliaire afin que la structure reste stable si la membrane est endommagée.
Un modèle complet a été créé dans RFEM pour effectuer la recherche de forme et le calcul de la membrane ainsi que de la structure métallique entière. Une recherche de forme très détaillée a été effectuée afin de prendre en compte les profils d'espace libre requis et d'éviter la formation de poches d'eau. La précontrainte adéquate a été appliquée aux différents composants, tandis qu'une longueur spécifique a été définie pour d'autres et que certains ont été exclus de la recherche de forme afin de respecter les conditions limites prescrites en fonction de la rigidité de chaque composant. Le tissu de la membrane a été considéré comme une surface orthotrope.
Adresse du projet
Selhurstpark Rd, Chichester PO18 0PSMots-clés
Structure à membrane Structure à câbles Toiture Membrane en PVC Recherche de forme Planification de patrons de coupe Formation de poches d'eau Pylône
