Лунный купол, США

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

На 2019 год припадает 50-я годовщина первой высадки на Луну. В честь этого праздника было запланировано большое роуд-шоу, которое должно было пройти в многих городах по всей Америке. Частью шоу стала и специально спроектированная театральная палатка на 1 600 мест.

Производитель
Matthew Churchill Production Ltd. and Nick Grace Management Ltd.
Архитектурный проект Teresa Hoskyns & Matthew Churchill
Расчет мембранных конструкций и рабочие чертежи
formTL ingenieure für tragwerk und leichtbau GmbH
Радольфцелль, Германия
www.form-tl.de
Изготовитель мембранных компонентов Canobbio Textile Engineering

Параметры модели основной конструкции

Модель

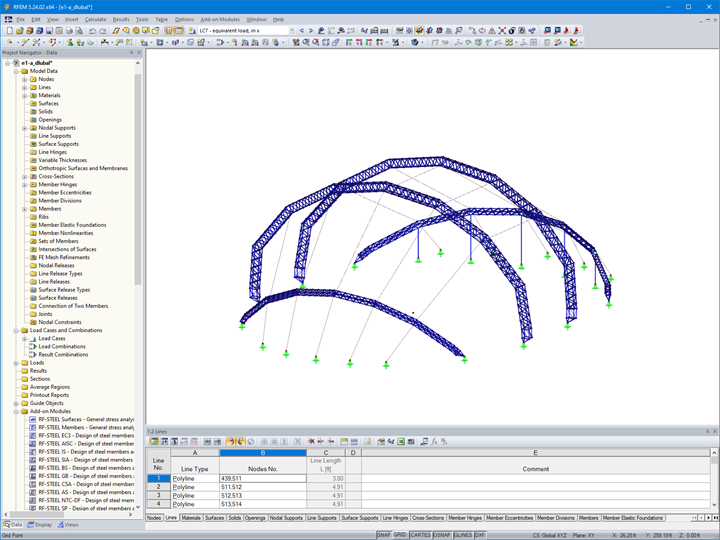

Проектированием и расчетом конструкций для данного проекта занималась фирма formTL, один из долголетних заказчиков компании Dlubal, которая использовала в данных целях программу для расчета по МКЭ - RFEM.

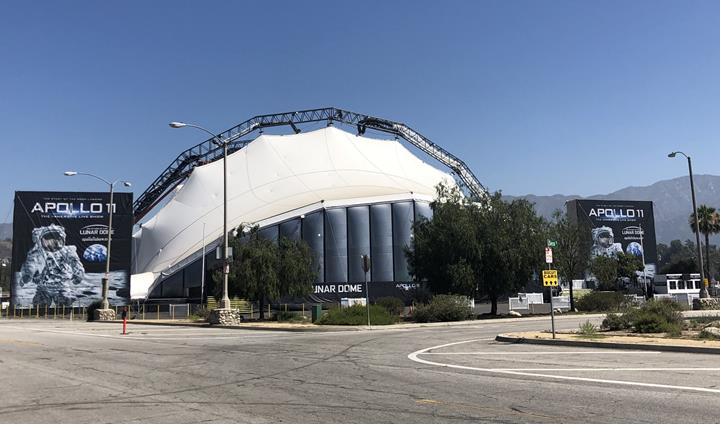

Конструкция палатки была создана как временная, благодаря чему она идеально подходит для быстрого монтажа и удобной транспортировки. Ее интерьер затем состоит из основной мембран с четырьмя опорными ферменными арками, упруго поддерживаемого проекционного купола и большого фасада из пленки ЭТФЭ. Гибкое основание затем включает в себя адаптируемые элементы фундамента, закрепленные с помощью длинных дюбелей. Первой остановкой передвижного театра на его роуд-шоу «Apollo 11 - the Immersive Live Show» стал летом 2019 года город Пасадена в Калифорнии.

Конструкция

Основная конструкция театра «Аполлон» состоит из четырех арочных ферм, к которым затем подвешена мембрана из полиэфирной ткани с ПВХ покрытием типа III, достигающая размера почти 4 900 м². Основная нагрузка от 73 метровой конструкции палатки затем передается на две слегка наклоненные центральные фермы, пролет которых достигает 55,8 м, а высота 27 м. Меньшие боковые фермы в фойе и за кулисами потом достигают длины лишь 12 м, но зато расположены под более высоким наклоном.

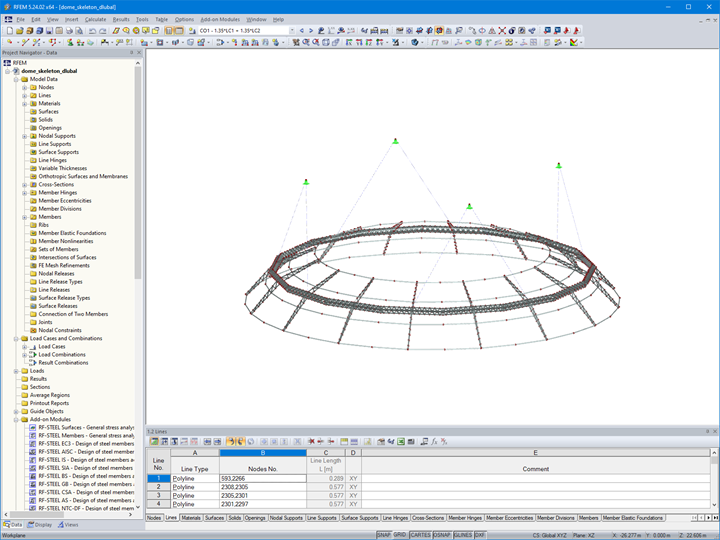

Внутри палатки находится над криволинейной деревянной стеной также главный проекционный купол с диаметром 46,1 м и высотой 15 м. Весь купол прикреплен к главным аркам с помощью упругих тросов. Поскольку жесткость подвеса чрезвычайно мала, изменится сила предварительного напряжения лишь незначительным способом даже в случае деформации внешней оболочки (например, из-за сильного ветра). Сама мембрана проекционного купола сделана из облегченной полиэфирной ткани с ПВХ покрытием и микроотверстиями, которая поглощает приблизительно 65% звука.

Под аркой в фойе затем располагаются 10 метровые фасадные опоры, поддерживающие покрытие из пленки ЭТФЭ. На эти колонны притом передаются лишь сжимающие нагрузки от арки в фойе. В случае подъемных нагрузок, затем удлиненные отверстия обеспечивают разъединение.

Само основание арок потом состоит из больших стальных плит с дюбелями размером 60 х 2 000 мм, которые способны компенсировать различия в высоте до 500 мм. Все дюбели были рассчитаны по норме EN 13782, а отдельные анкеры были даже проверены в практических испытаниях на выдергивание.

Весь процесс проектирования, изготовления и самого монтажа этой уникальной палатки занял приблизительно один год.

Расположение проекта

США

Ключевые слова

Мембрана Сталь Алюминий Элемент фермы Театр Временный Передвижной
