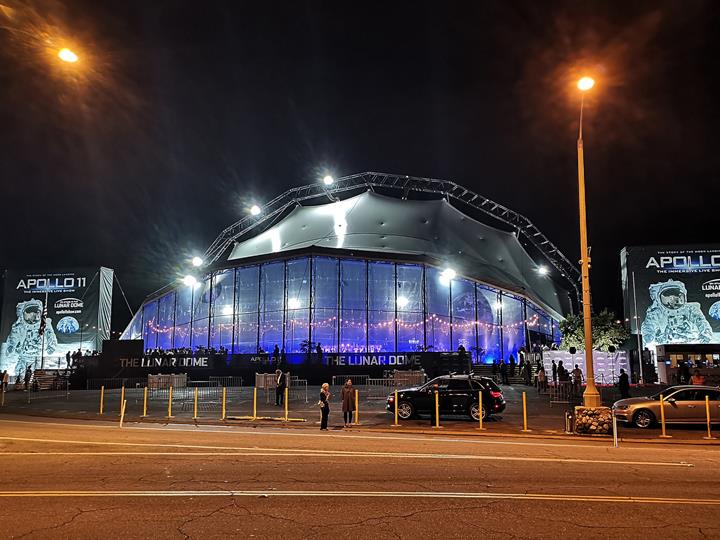

Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
01

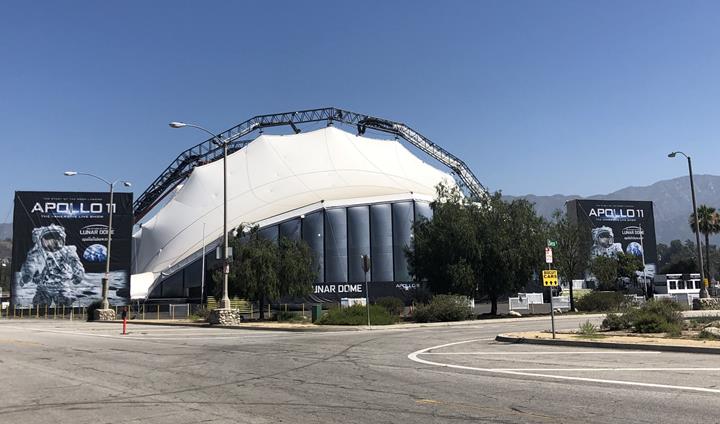

Vista diurna (© Matthew Churchill Productions Ltd.)
-
01

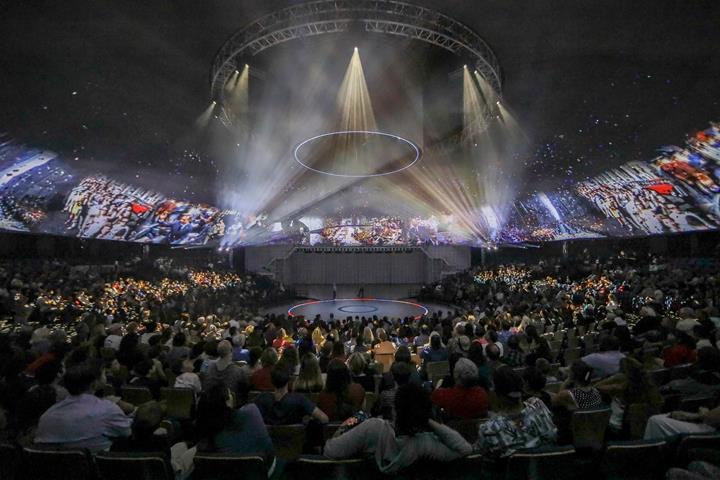

Auditório durante o espetáculo (© Jim Cox Photography)
-
01
Foyer com fachada ETFE (© Matthew Churchill Productions Ltd.)
-
01
Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
01
Auditório durante o espetáculo (© Jim Cox Photography)
-
01

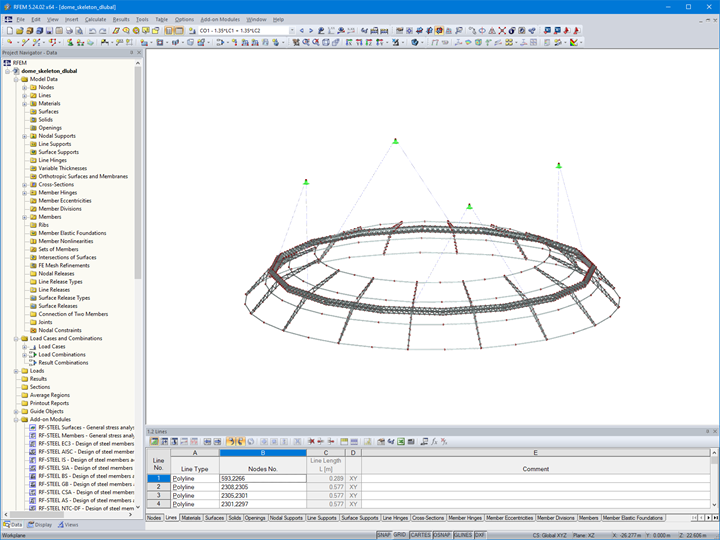

Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
01

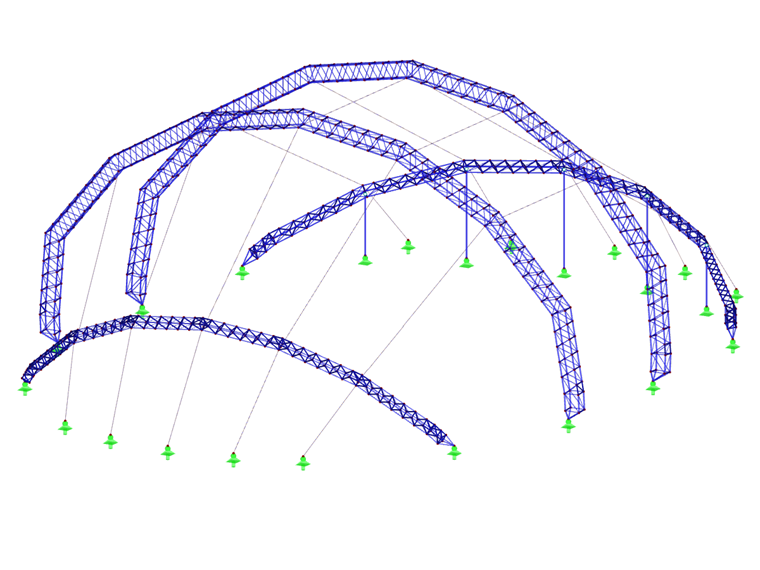

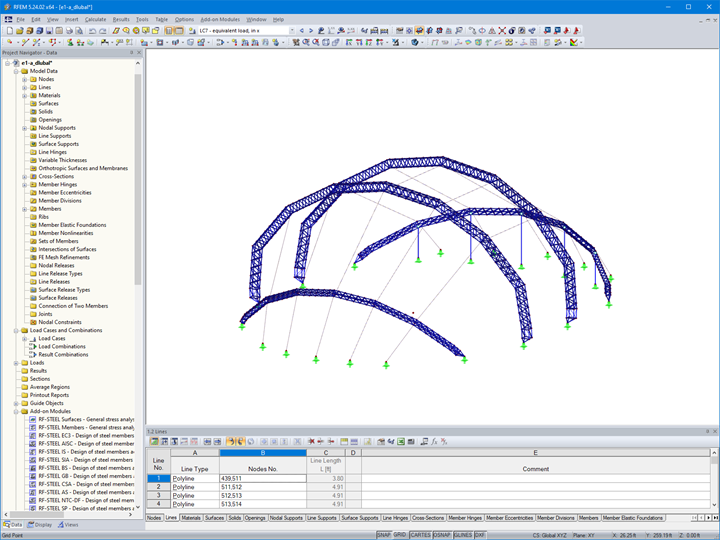

Modelo 3D da estrutura principal no RFEM (© formTL)
-
01
-
01
-
02
Modelo da estrutura de apoio principal com animação de deformações no RFEM (© formTL)
-
02
Vista diurna (© Matthew Churchill Productions Ltd.)
-
02
Auditório durante o espetáculo (© Jim Cox Photography)
-
02
Foyer com fachada ETFE (© Matthew Churchill Productions Ltd.)
-
02
Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
02
Auditório durante o espetáculo (© Jim Cox Photography)
-
02
Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
02
Modelo 3D da estrutura principal no RFEM (© formTL)
-
02
-
02
-
03
Modelo 3D da estrutura principal no RFEM (© formTL)
-
03
Vista diurna (© Matthew Churchill Productions Ltd.)
-
03
Auditório durante o espetáculo (© Jim Cox Photography)
-
03
Foyer com fachada ETFE (© Matthew Churchill Productions Ltd.)
-
03
Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
03
Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
03
Modelo 3D da estrutura principal no RFEM (© formTL)
-
03
-
03
-
04
Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
04
Vista diurna (© Matthew Churchill Productions Ltd.)
-
04
Auditório durante o espetáculo (© Jim Cox Photography)
-
04
Foyer com fachada ETFE (© Matthew Churchill Productions Ltd.)
-
04
Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
04
Auditório durante o espetáculo (© Jim Cox Photography)
-
04
Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
04
Modelo 3D da estrutura principal no RFEM (© formTL)
-
04
-
04
-
06
Vista diurna (© Matthew Churchill Productions Ltd.)
-
06
Vista diurna (© Matthew Churchill Productions Ltd.)
-
06
Auditório durante o espetáculo (© Jim Cox Photography)
-
06
Foyer com fachada ETFE (© Matthew Churchill Productions Ltd.)
-
06
Tenda do road show da Apollo 11 à noite (© Matthew Churchill Productions Ltd.)
-
06
Auditório durante o espetáculo (© Jim Cox Photography)
-
06
Modelo 3D da cúpula de projeção no RFEM (© formTL)
-
06
Modelo 3D da estrutura principal no RFEM (© formTL)
-
06
-
06
Em 2019, comemorou-se o 50.º aniversário da primeira aterragem na lua. Para assinalar esta ocasião, foi planeado um road show em várias cidades dos Estados Unidos da América. O evento implicou a conceção de uma grande tenda de teatro temporária com 1600 lugares.
| Fabricante |
Matthew Churchill Production Ltd. und Nick Grace Management Ltd.
|
| Arquitetura | Teresa Hoskyns e Matthew Churchill |
| Planeamento estrutural e desenho da membrana |
formTL ingenieure für tragwerk und leichtbau GmbH Radolfzell, Alemanhawww.form-tl.de |
| Fornecedor da membrana | Canobbio Textile Engineering |
Parâmetros do modelo da estrutura principal
Modelo
O cliente Dlubal formTL assumiu a responsabilidade pelo planeamento estrutural deste projeto, utilizando, para tal, o software de elementos finitos RFEM.
A tenda foi concebida como uma estrutura temporária, otimizada para uma montagem rápida e um transporte fácil. A membrana principal suportada por quatro treliças em arco, uma cúpula de projeção apoiada elasticamente e uma grande fachada de ETFE configuram de forma original a envolvente e o espaço interior da estrutura. A fundação flexível foi realizada com elementos de base adaptáveis, ancorados com cavilhas compridas. A primeira apresentação do teatro itinerante foi no verão de 2019, em Pasadena, na Califórnia, com o espetáculo "Apollo 11 – the immersive live show".
Estrutura
A estrutura principal do teatro Apollo é formada por 4 treliças em arco. Suspensa nestas treliças está uma membrana de aproximadamente 4900 m² em tecido de poliéster com revestimento de PVC tipo III. As duas treliças principais estão ligeiramente inclinadas na parte central e suportam a maioria da carga da estrutura da tenda com 73 m de comprimento. Estas treliças principais têm um vão de 55,8 m e uma altura de 27 m. As treliças laterais mais pequenas na zona do foyer e dos bastidores apresentam uma maior inclinação e têm uma altura de 11 m.
O interior inclui uma cúpula de projeção sobre uma parede de madeira envolvente. Esta cúpula tem um diâmetro de 46,1 m e uma altura de 15 m e está suspensa nos dois arcos principais com cabos elásticos. A rigidez desta suspensão é extremamente baixa para permitir que a tensão se altere apenas ligeiramente no caso de uma deformação da casca exterior (por exemplo, devido a vento forte). A membrana da cúpula de projeção é constituída por um tecido leve de poliéster revestido a PVC com microperfurações, que absorve cerca de 65% do som.
Por baixo do arco do foyer, encontram-se postes de fachada de 10 m de comprimento que suportam o revestimento de almofada de ETFE. Os postes apenas estão sujeitos às cargas de pressão da treliça em arco do foyer. No caso de cargas de levantamento, o desacoplamento é proporcionado por furos alongados.
A fundação das treliças é assegurada por grandes placas de aço com cavilhas de 60 x 2000 mm. As placas podem ser utilizadas para compensar diferenças de altura de até 500 mm. As cavilhas foram dimensionadas segundo a norma EN 13782 e as âncoras individuais submetidas a um teste de arrancamento.
No espaço de apenas um ano, foi possível realizar os trabalhos de planeamento, produção e montagem desta extraordinária estrutura de tenda temporária.
Local do projeto
EUAPalavras-chave
Membrana Aço Alumínio Treliça Teatro Temporário Móvel
