Lunar Dome, USA

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

L'anno 2019 segna il 50° anniversario del primo sbarco sulla luna. Per l'occasione è stato programmato un road show in diverse città degli Stati Uniti d'America, per il quale è stato progettato un grande tendone mobile da teatro che può ospitare 1.600 posti a sedere.

Produttore
Matthew Churchill Production Ltd. and Nick Grace Management Ltd.
Progettazione architettonica Teresa Hoskyns e Matthew Churchill
Ingegneria strutturale delle membrane e disegni costruttivi
formTL ingenieure für tragwerk und leichtbau GmbH
Radolfzell, Germania
www.form-tl.de
Fornitore di membrane Canobbio Textile Engineering

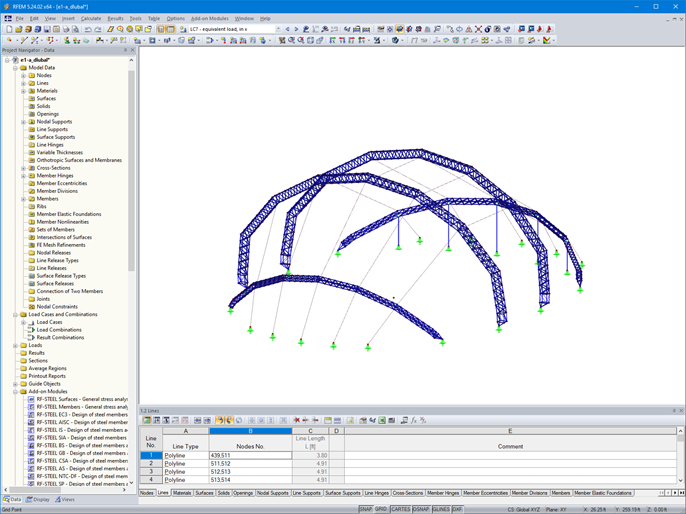

Parametri del modello della struttura principale

Modello

La progettazione strutturale è stata eseguita da formTL, uno dei clienti di Dlubal. Ha utilizzato il programma di calcolo agli elementi finiti RFEM.

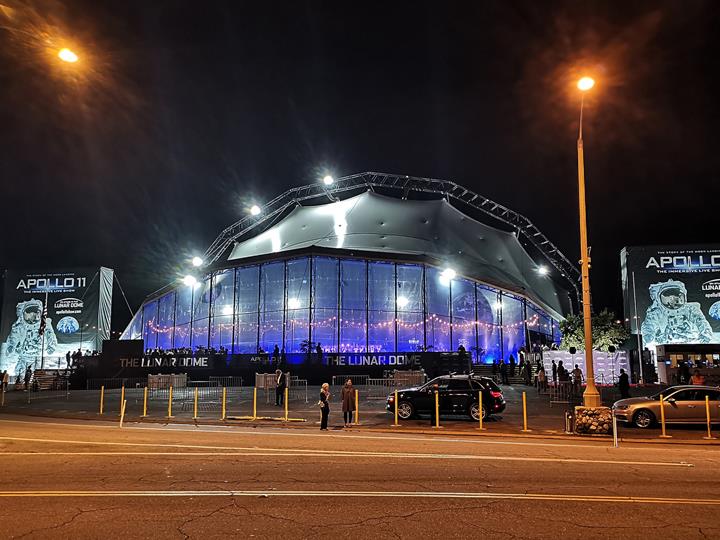

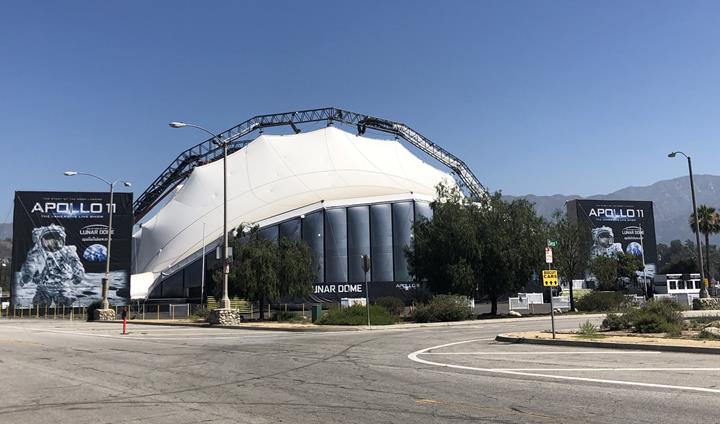

La tenda è stata progettata come una struttura temporanea, ottimizzata per un rapido montaggio e un facile trasporto. Una membrana principale, supportata da quattro archi a travatura reticolare, una cupola a proiezione supportata elasticamente e una grande facciata in ETFE, formano lo spazio aperto interno per questa struttura. La fondazione flessibile è stata realizzata con elementi di fondazione adattabili, ancorati con lunghi spinotti. Pasadena, in California, è stata la prima tappa del teatro itinerante per l '"Apollo 11 - The Immersive Live Show" nell'estate del 2019.

Struttura

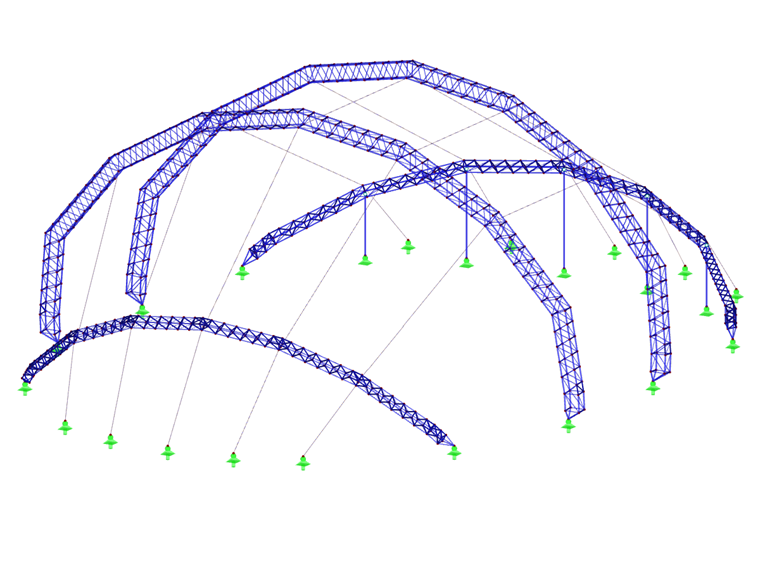

La struttura principale del teatro Apollo è formata da 4 travature ad arco. A questi elementi è sospesa una membrana di circa 4 900 m² realizzata in tessuto di poliestere rivestito di PVC di tipo III. Le due travature centrali leggermente inclinate portano il carico principale della struttura della tenda lunga 73 m. Queste travature reticolari principali hanno una campata di 60 m e un'altezza di 28 m. Le travature laterali più piccole alte 12 m nell'atrio e nel backstage sono posizionate con un'inclinazione maggiore.

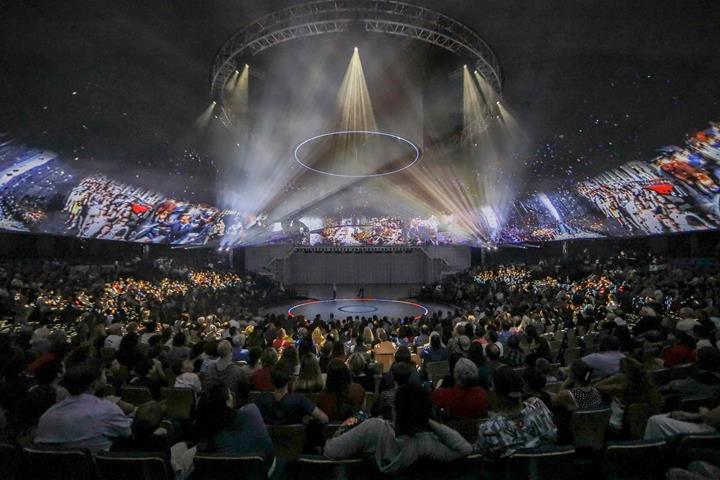

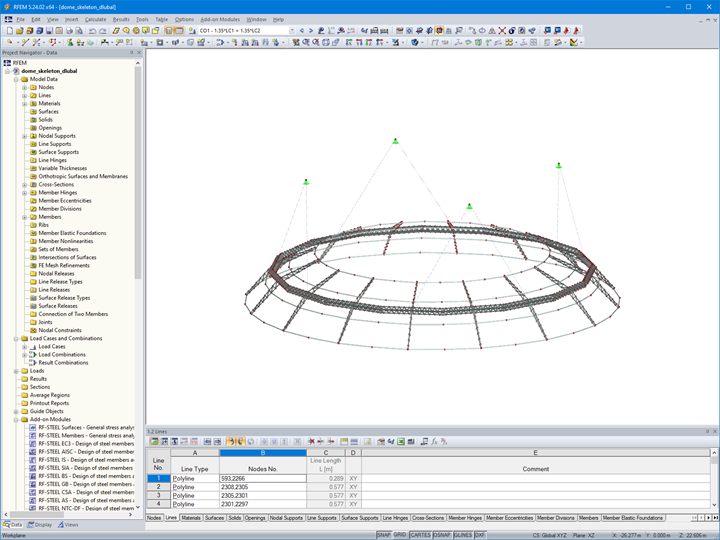

L'interno comprende una cupola a proiezione sopra un muro di legno circostante. Questa cupola ha un diametro di 51 m e un'altezza di 15 m. È sospesa ai due archi principali con funi elastiche. Questa rigidezza della sospensione è estremamente bassa per consentire alla forza di precompressione di cambiare solo leggermente se il guscio esterno è deformato (ad esempio a causa del forte vento). La membrana della cupola di proiezione è costituita da un tessuto in poliestere leggero rivestito in PVC con micro-perforazioni, che assorbe circa il 65% del suono.

Sotto l'arco del foyer ci sono i supporti della facciata lunghi 10 m con un rivestimento in ETFE. Le colonne sono caricate a compressione solo dall'arco. Nel caso di carichi di sollevamento, i fori allungati forniscono il disaccoppiamento.

La fondazione per gli archi include grandi piastre in acciaio con tasselli 2,36 x 78,74. Le piastre possono essere utilizzate per compensare differenze di altezza fino a 19,69 pollici. Le pile sono state progettate secondo EN 13782 e i singoli ancoranti sono stati verificati in una prova di pull-out.

In un anno, è stata completata la pianificazione, la produzione e il montaggio di una tensostruttura temporanea senza pari.

Posizione del progetto

USA

Parole chiave

Membrana Acciaio Alluminio Trave reticolare Teatro Temporaneo Mobile
