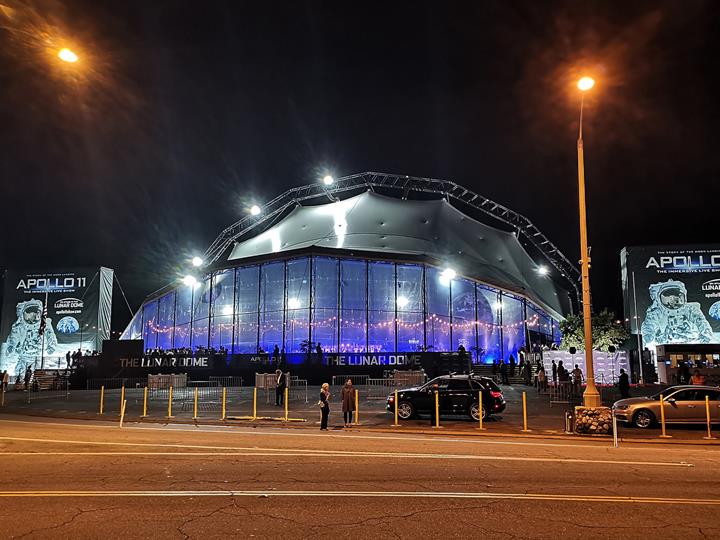

图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
01

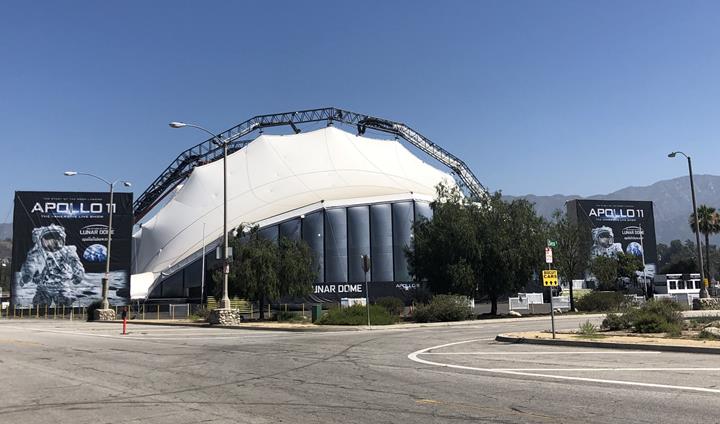

图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
01

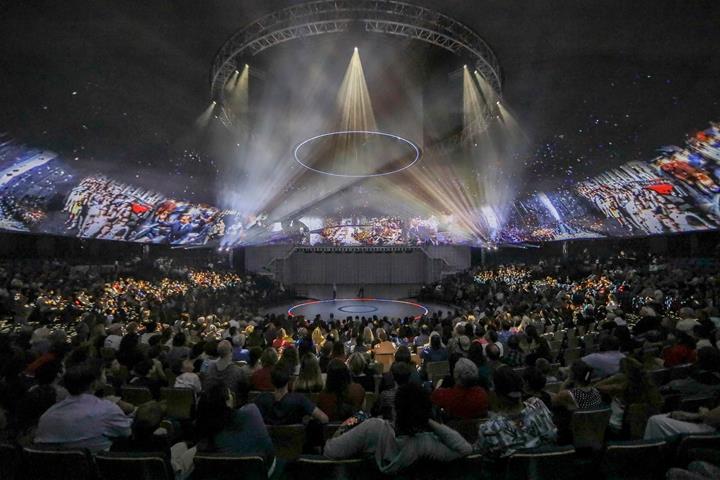

图片 - 表演期间的观众席（©Jim Cox Photography）
-
01
图片 - ETFE幕墙（©Matthew Churchill Productions Ltd.）
-
01
图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
01
图片 - 表演期间的观众席（©Jim Cox Photography）
-
01

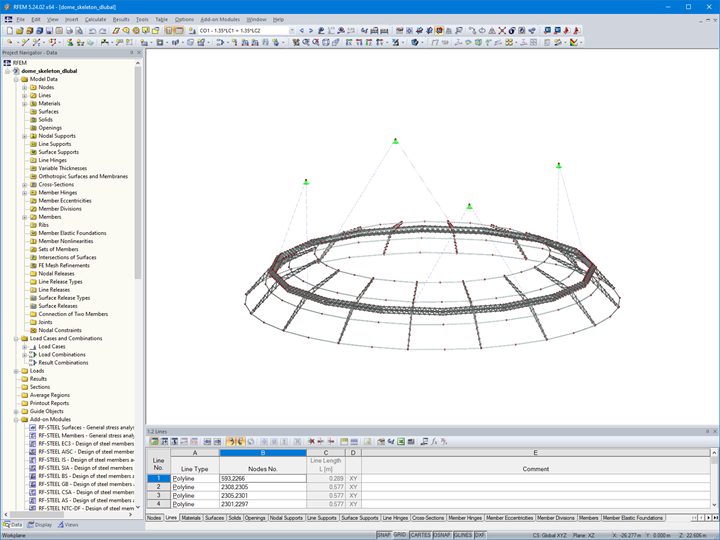

图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
01

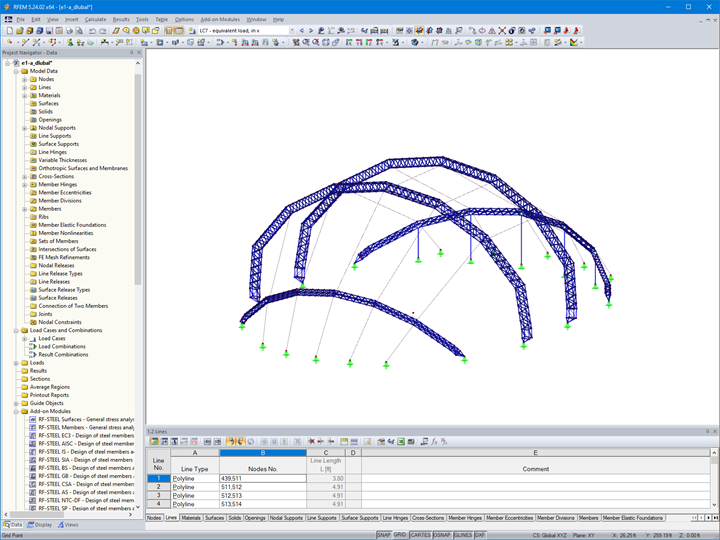

图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
01
图片 -
-
01
图片 -
-
02
图片 - 在RFEM中主支承结构和变形模型（©formTL）
-
02
图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
02
图片 - 表演期间的观众席（©Jim Cox Photography）
-
02
图片 - ETFE幕墙（©Matthew Churchill Productions Ltd.）
-
02
图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
02
图片 - 表演期间的观众席（©Jim Cox Photography）
-
02
图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
02
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
02
图片 -
-
02
图片 -
-
02
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
03
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
03
图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
03
图片 - 表演期间的观众席（©Jim Cox Photography）
-
03
图片 - ETFE幕墙（©Matthew Churchill Productions Ltd.）
-
03
图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
03
图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
03
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
03
图片 -
-
03
图片 -
-
03
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
03
图片 - 在RFEM中主支承结构和变形模型（©formTL）
-
04
图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
04
图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
04
图片 - 表演期间的观众席（©Jim Cox Photography）
-
04
图片 - ETFE幕墙（©Matthew Churchill Productions Ltd.）
-
04
图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
04
图片 - 表演期间的观众席（©Jim Cox Photography）
-
04
图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
04
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
04
图片 -
-
04
图片 -
-
06
图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
06
图片 - 白天视图（©Matthew Churchill Productions Ltd.）
-
06
图片 - 表演期间的观众席（©Jim Cox Photography）
-
06
图片 - ETFE幕墙（©Matthew Churchill Productions Ltd.）
-
06
图片 - Apollo 11夜间路演帐篷（©Matthew Churchill Productions Ltd.）
-
06
图片 - 表演期间的观众席（©Jim Cox Photography）
-
06
图片 - RFEM RFEM 3D穹顶模型（©formTL）
-
06
图片 - RFEM RFEM中的3D主结构模型（©formTL）
-
06
图片 -
-
06
图片 -
2019 年是人类首次登月 50 周年。 降落。 为此计划了在美国多个城市进行纪念路演。 设计师们为这次路演设计了一个大型移动帐篷，该帐篷可以容纳 1600 个座位。
| 制造商 |
Matthew Churchill Production Ltd.和Nick Grace Management Ltd.
|
| 建筑设计 | 邓丽君（Teresa Hoskyns）和马修·丘吉尔 |
| 膜结构工程和车间图纸 |
formTL infraggewerkundleichtbau GmbH Radolfzell，Germanywww.form-tl.de |
| 膜承包商 | Canobbio纺织工程 |
主结构模型参数
模型
Dlubal用户formTL为该项目提供了结构设计。 在进行结构分析时，该公司使用了有限元软件 RFEM。
帐篷是临时设计的建筑，为了便于快速安装和拆卸 膜的主膜面由四个桁架拱支座，弹性支撑的投影穹顶和较大的ETFE外墙组成。 灵活的地基包括适应性的基础杆件和长的连接销。 “阿波罗11号 -身临其境的现场表演”（Apollo 11 -Immersive Live Show）巡回演出电影院是加州帕萨迪纳市2019年首次亮相。
框架结构

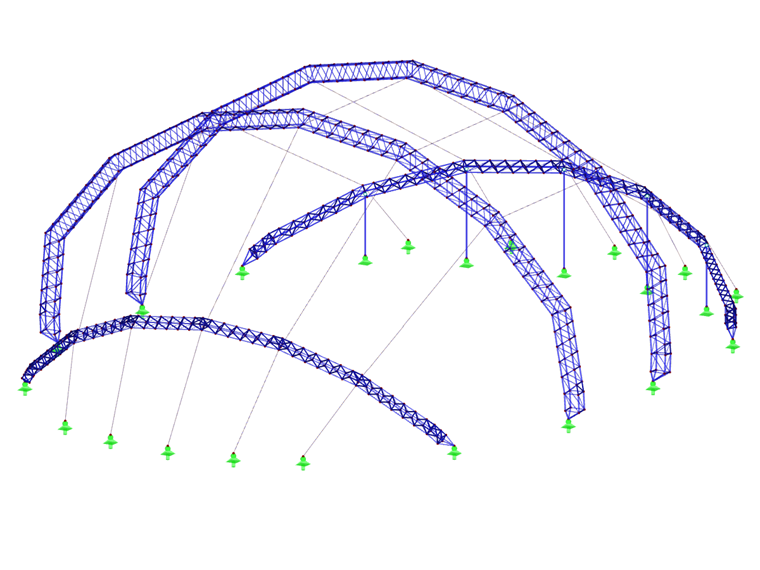

阿波罗剧院的主体结构由4个桁架桁架组成。 这些膜上吊挂着一个约52743ft²的膜，该膜是由聚氯乙烯（III）涂层的聚酯纤维织物制成。 这两个略微倾斜的中间桁架承担着240米长的帐篷结构的主要荷载。 这些主桁架的跨度为183 m，高度为89 m。 门厅和后台的36米高小横向桁架设置了更大的倾角。
室内结构在木墙上方是一个投影圆顶。 该穹顶的直径为2,15 m，高度为7 m。 它通过弹性绳索从两个主拱上悬挂。 该悬架刚度非常低，以使得在外壳变形时（例如在强风作用下），预应力只能稍微改变。 投影穹顶膜由轻型PVC聚酯纤维织物构成，具有微孔洞，可以吸收大约65％的声音。
位于门厅拱门下方的是32米长的幕墙支座，附有ETFE垫层。 这些柱子只能承受门厅拱的压力荷载。 在组合荷载作用时，例如通过设置延长的孔和延长的孔来实现。
拱形结构的基础包括2.36 x 78.74的木销。 可以使用板来补偿最大19.69 in。的高度差。 ，按照欧洲规范EN 13782对木销件进行锚固验算。
在短短一年内，无与伦比的临时帐篷结构的规划，生产和组装完成。
