Lunar Dome, USA

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

V roce 2019 se připomínalo 50. výročí přistání na Měsíci. Při této příležitosti byla připravena roadshow po mnoha městech v USA, pro kterou byl navržen velký mobilní divadelní stan s 1600 místy k sezení.

Výrobce
Matthew Churchill Production Ltd. a Nick Grace Management Ltd.
Architektonický návrh Teresa Hoskyns a Matthew Churchill
Statika a dílenské plánování membrány
formTL ingenieure für tragwerk und leichtbau GmbH
Radolfzell, Německo
www.form-tl.de
Dodavatel membrány Canobbio Textile Engineering

Parametry modelu hlavní nosné konstrukce

Model

Společnost formTL, která patří mezi zákazníky společnosti Dlubal, převzala odpovědnost za statické posouzení tohoto projektu. Použila přitom program RFEM pro výpočty metodou konečných prvků.

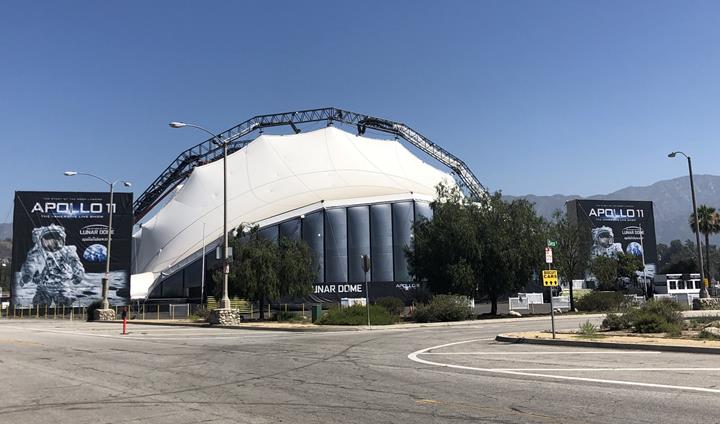

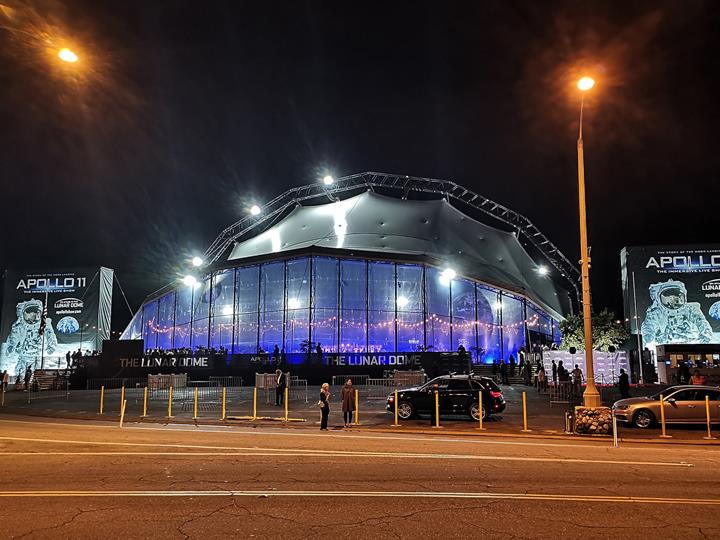

Stan byl navržen jako dočasná stavba, optimalizovaná pro rychlou montáž a snadnou přepravu. Hlavní membránu podepřenou čtyřmi příhradovými oblouky, pružně uloženou projekční kupoli a velkou fasádu z ETFE tvoří různé pláště, které projektu ubírají na charakteru stanu. Konstrukce spočívá na pružném základu s adaptabilními patními prvky, které jsou ukotveny do země dlouhými kolíky. Pasadena v Kalifornii byla v létě 2020 první zastávkou tohoto dočasného divadla pro „Apollo 11 - the immersive live show“.

Konstrukce

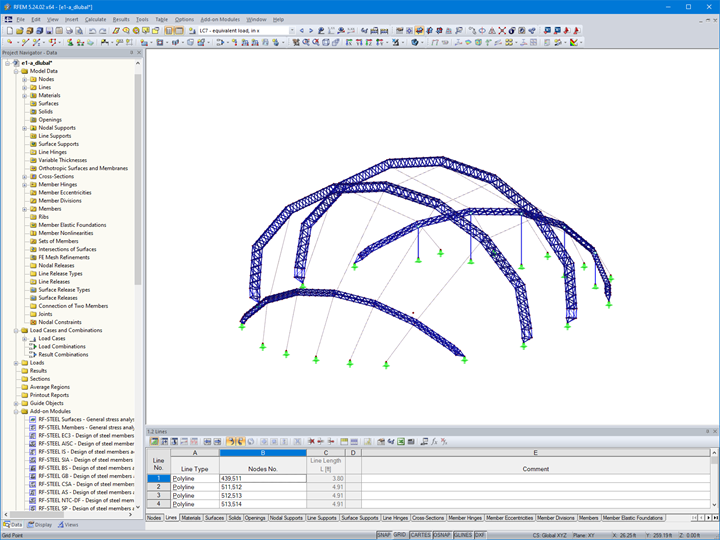

Hlavní nosnou konstrukci divadla Apollo tvoří 4 příhradové oblouky. Pod nimi je zavěšena membrána o ploše asi 4 900 m² z polyesterové tkaniny potažené PVC typu III. Dva mírně nakloněné hlavní nosníky ve střední části nesou hlavní zatížení 73 m dlouhé konstrukce stanu. Hlavní vazníky mají rozpětí 55,8 m a výšku 27 m. Menší boční vazníky v předsálí a v zákulisí vykazují větší sklon a mají výšku 11 m.

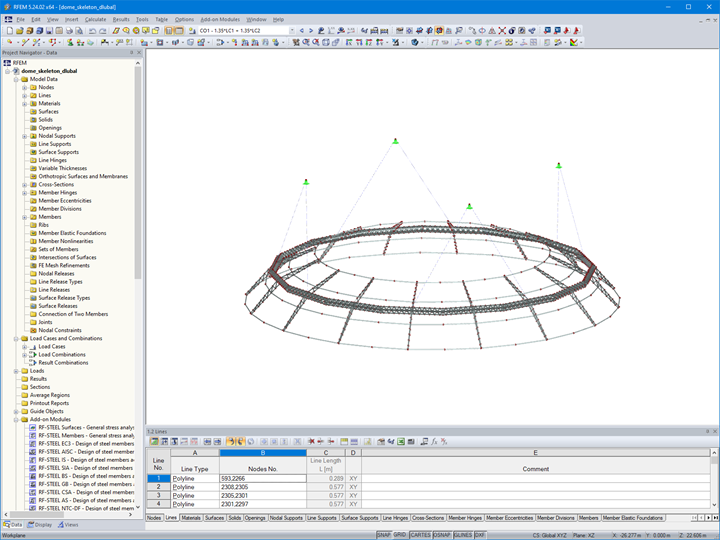

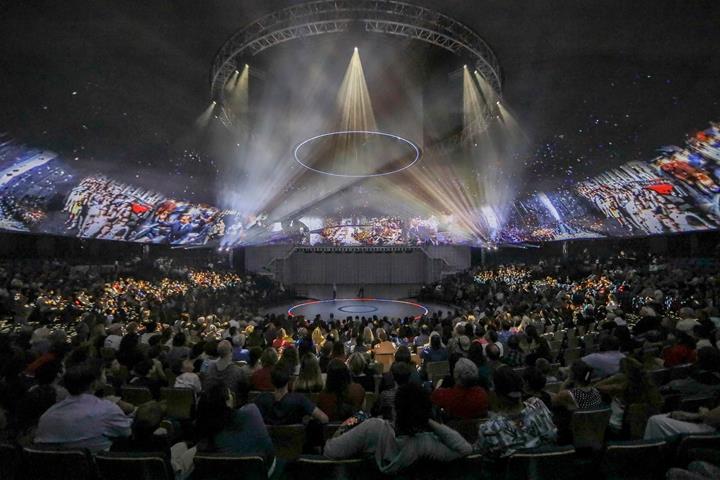

Ve vnitřním prostoru se nad dřevěnou kruhovou stěnou nachází projekční kupole. Má průměr 46,1 m a výšku 15 m. Tato kupole je zavěšena pružnými lany na obou hlavních obloucích. Zavěšení je natolik pružné, aby se napínací síla při deformaci vnějšího pláště (například vlivem silného větru) změnila jen nepatrně. Membrána projekční kopule je vyrobena z lehké PVC polyesterové tkaniny s mikroperforací, která pohlcuje přibližně 65 % zvuku.

Pod obloukem v předsálí stojí až 10 m dlouhé fasádní sloupy, které nesou plášť z ETFE polštářů. Sloupy jsou zatěžovány pouze tlakem z oblouku v předsálí. Podélné otvory zajišťují uvolnění při odlehčujících silách.

Oblouky jsou založeny na velkých ocelových deskách s kolíky o rozměrech 60 x 2 000 mm. Deskami lze vyrovnávat výškové rozdíly až do 500 mm. Kolíky byly navrženy podle EN 13782 a jednotlivé kotvy byly navíc prověřeny zkouškou na vytažení.

Za jediný rok, a to včetně plánování, výroby a montáže, vznikla dočasná hala plná superlativů.
