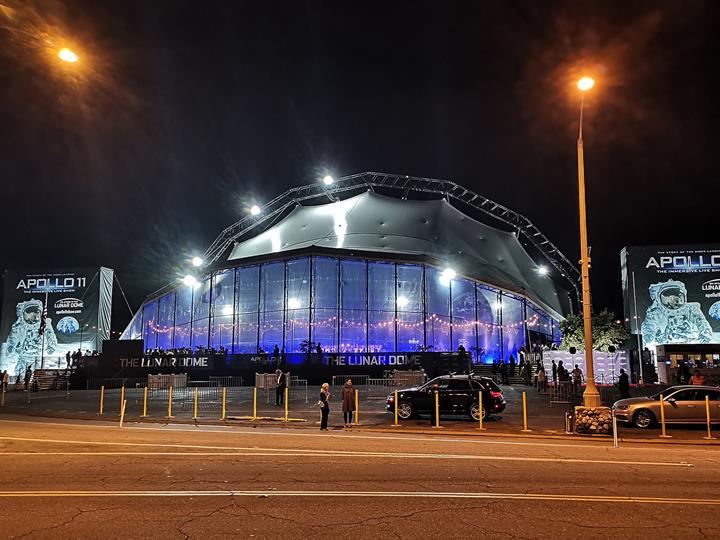

Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
01

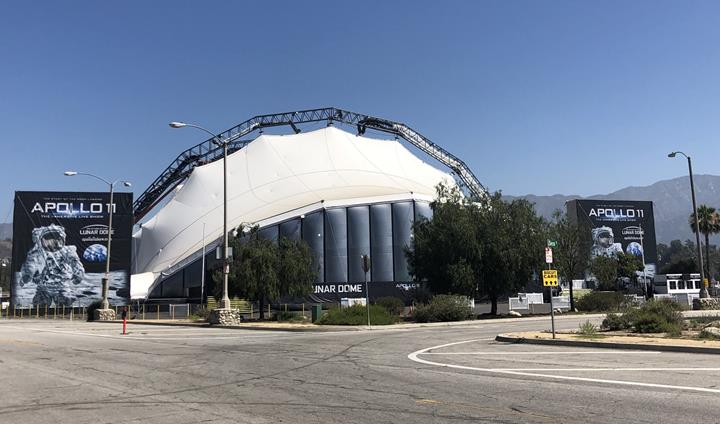

Widok dzienny (© Matthew Churchill Productions Ltd.)
-
01

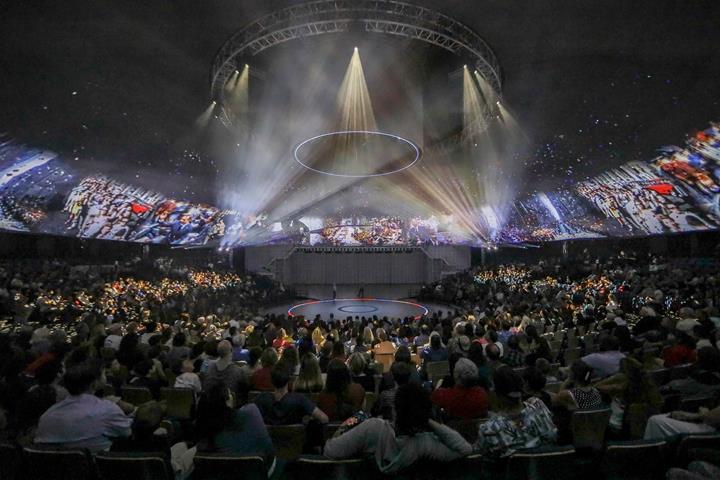

Audytorium podczas pokazu (© Jim Cox Photography)
-
01
Elewacja ETFE Foyer (© Matthew Churchill Productions Ltd.)
-
01
Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
01
Audytorium podczas pokazu (© Jim Cox Photography)
-
01

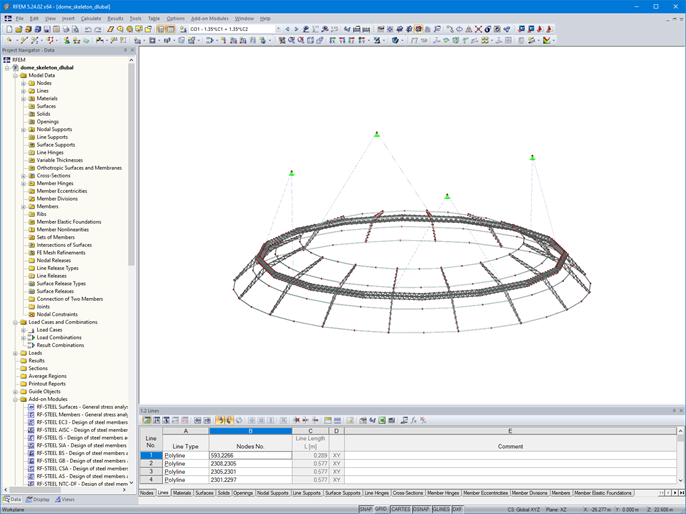

Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
01

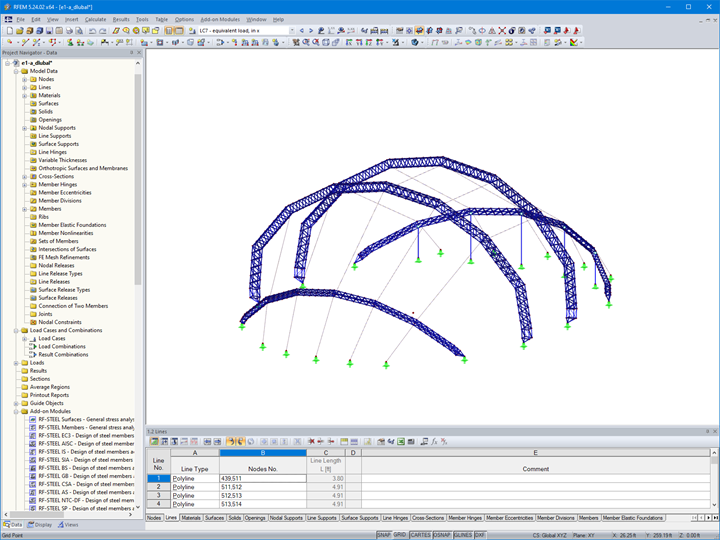

Główny model konstrukcji 3D w programie RFEM (© formTL)
-
01
-
01
-
02
Model głównej konstrukcji wsporczej z animacją odkształceń w RFEM (© formTL)
-
02
Widok dzienny (© Matthew Churchill Productions Ltd.)
-
02
Audytorium podczas pokazu (© Jim Cox Photography)
-
02
Elewacja ETFE Foyer (© Matthew Churchill Productions Ltd.)
-
02
Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
02
Audytorium podczas pokazu (© Jim Cox Photography)
-
02
Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
02
Główny model konstrukcji 3D w programie RFEM (© formTL)
-
02
-
02
-
02

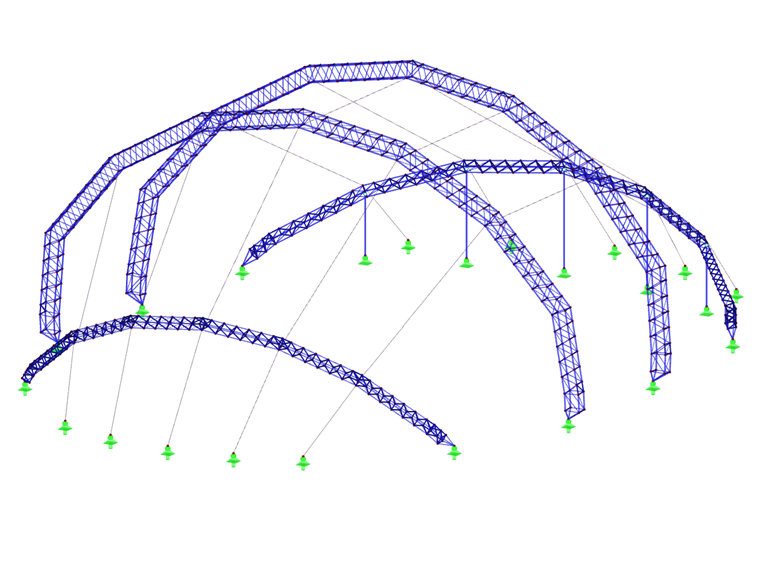

Model 3D konstrukcji głównej w RFEM (© formTL)
-
03
Główny model konstrukcji 3D w programie RFEM (© formTL)
-
03
Widok dzienny (© Matthew Churchill Productions Ltd.)
-
03
Audytorium podczas pokazu (© Jim Cox Photography)
-
03
Elewacja ETFE Foyer (© Matthew Churchill Productions Ltd.)
-
03
Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
03
Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
03
Główny model konstrukcji 3D w programie RFEM (© formTL)
-
03
-
03
-
03
Model 3D konstrukcji głównej w RFEM (© formTL)
-
03
Model głównej konstrukcji wsporczej z animacją odkształceń w RFEM (© formTL)
-
04
Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
04
Widok dzienny (© Matthew Churchill Productions Ltd.)
-
04
Audytorium podczas pokazu (© Jim Cox Photography)
-
04
Elewacja ETFE Foyer (© Matthew Churchill Productions Ltd.)
-
04
Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
04
Audytorium podczas pokazu (© Jim Cox Photography)
-
04
Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
04
Główny model konstrukcji 3D w programie RFEM (© formTL)
-
04
-
04
-
06
Widok dzienny (© Matthew Churchill Productions Ltd.)
-
06
Widok dzienny (© Matthew Churchill Productions Ltd.)
-
06
Audytorium podczas pokazu (© Jim Cox Photography)
-
06
Elewacja ETFE Foyer (© Matthew Churchill Productions Ltd.)
-
06
Namiot Apollo 11 Roadshow w nocy (© Matthew Churchill Productions Ltd.)
-
06
Audytorium podczas pokazu (© Jim Cox Photography)
-
06
Model kopuły projekcyjnej 3D w RFEM (© formTL)
-
06
Główny model konstrukcji 3D w programie RFEM (© formTL)
-
06
-
06
W roku 2019 przypadła 50. rocznica pierwszego lądowania na księżycu. Z tej okazji zaplanowano serię objazdowych pokazów w kilku miastach USA. W tym celu zaprojektowano duży przenośny namiot teatralny, z salą o pojemności 1600 miejsc siedzących.
Producent |
Matthew Churchill Production Ltd. oraz Nick Grace Management Ltd.
|
Projekt architektoniczny | Teresa Hoskyns i Matthew Churchill |
Inżynieria konstrukcji membranowej i rysunki warsztatowe |
formTL ingenieure für tragwerk und leichtbau GmbH Radolfzell, Niemcywww.form-tl.de |
Wykonawca membran | Canobbio Textile Engineering |
Parametry modelu konstrukcji głównej
Model
Projekt konstrukcyjny zapewniła firma FormTL, klient firmy Dlubal, korzystając z programu RFEM.
Namiot powstał jako konstrukcja tymczasowa, zoptymalizowana pod kątem szybkiego montażu i łatwego transportu. Główna membrana, podtrzymywana przez cztery łuki kratownicowe, elastycznie podparta kopuła projekcyjna i duża fasada wykonana z ETFE, tworzą wewnątrz dużą otwartą przestrzeń. Elastyczny fundament składa się z łatwych do dostosowania stóp fundamentowych, zakotwiczonych w podłożu za pomocą sworzni. Pierwszym przystankiem wystawy objazdowej „Apollo 11 - Immersive Live Show”, która odbyła się latem 2019 r., była Pasadena w Kalifornii.
Konstrukcja
Konstrukcję namiotu tworzą 4 łukowe kratownice, z których zwisa membrana o powierzchni całkowitej około 4900 m² wykonana z tkaniny poliestrowej typu III pokrytej PVC. Dwie główne kratownice w centrum obiektu są lekko pochylone na zewnątrz. Przenoszą one większą część obciążeń z 73 metrowej konstrukcji namiotu. Dźwigary te mają rozpiętość 55,8 m i wysokość 27 m. Mniejsze kratownice boczne znajdujące się w foyer i na zapleczu sceny mają wysokość 11 m i są nieco bardziej pochylone na zewnątrz niż kratownice główne.
Kopuła projekcyjna umieszczona jest we wnętrzu namiotu, nad otaczającą ją drewnianą ścianą. Średnica kopuły wynosi 46 m, a wysokość 15 m. Jest ona podwieszona do dwóch głównych łuków kratowych za pomocą elastycznych linek. Sztywność podwieszenia jest tu wyjątkowo mała, aby umożliwić jedynie niewielką zmianę siły naprężającej liny w przypadku odkształcenia powłoki zewnętrznej (np. na skutek silnego wiatru). Membrana kopuły projekcyjnej składa się z lekkiej tkaniny poliestrowej pokrytej PVC z mikroperforacją, która pochłania około 65% dźwięku.
Pod łukami foyer znajdują się podpory fasadowe o długości ok. 10 m, pokryte warstwą ETFE. Podpory te przenoszą ściskania tylko od łuku we foyer. W przypadku wystąpienia odrywania łuku, przedłużane otwory połączenia ze słupkami zapewniają oddzielną pracę elementów.
Kratownice wsparte są na dużych płytach stalowych zamocowanych w podłożu za pomocą mikropali o wymiarach 60 x 2000 mm. Płyty te mogą być wykorzystywane do kompensacji różnic wysokości do 500 mm. Sworznie zostały zaprojektowane zgodnie z normą EN 13782, a poszczególne kotwy poddano również testom wytrzymałości na wyrwanie.
Proces planowania, produkcji i montażu tej niezwykłej konstrukcji został zrealizowany w ciągu zaledwie jednego roku.
Lokalizacja projektu
USASłowa kluczowe
Membrana Stal Aluminium Kratownica Teatr Tymczasowe Przenośny
