Железнодорожный мост через канал Фангграбен в Бибесхайме-на-Рейне, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Железнодорожный мост через реку Фангграбен является частью новой конструкции завода по производству шпал в городе Бибесхайм-на-Рейне.

Заказчик LM BW Projekt GmbH & Co. KG
64584 Бибесхайм, Германия
Проект подключения рельсовой системы Bauplanungsbüro M & K
08107 Кирхберг, Германия
www.bauplanungsbuero-mk.de
Расчет мостовых конструкций Schröder + Raue
Ingenieurbüro für Tragwerksplanung GbR
08058 Цвиккау, Германия
www.schroeder-raue.de

Параметры модели

Модель

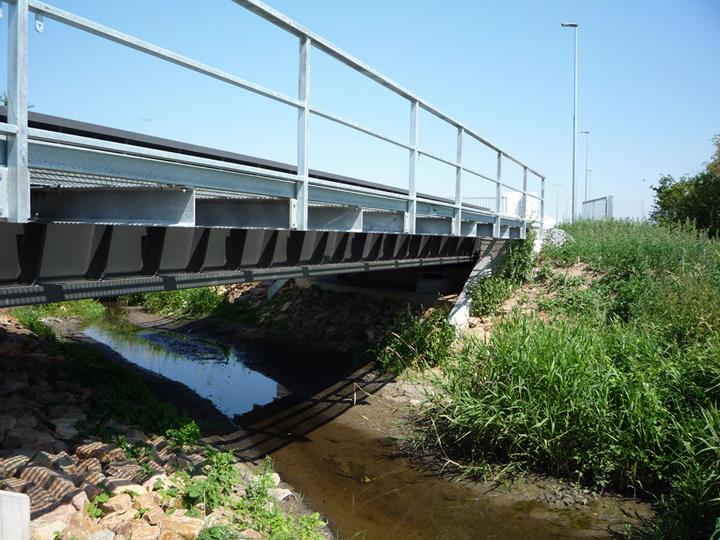

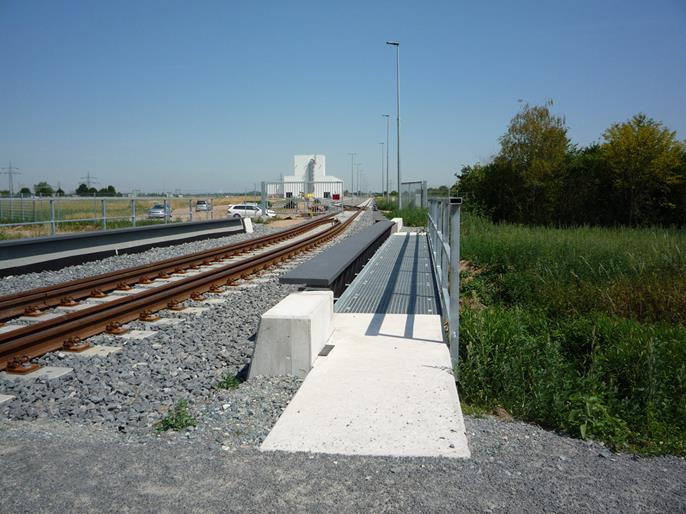

Заводу по производству железнодорожных шпал потребовался более комфортный доступ к складу подъездных рельсовых путей, вследствие чего был построен новый мост через канал Фангграбен. Мост возвышается над каналом под углом 63 града (56,7°).

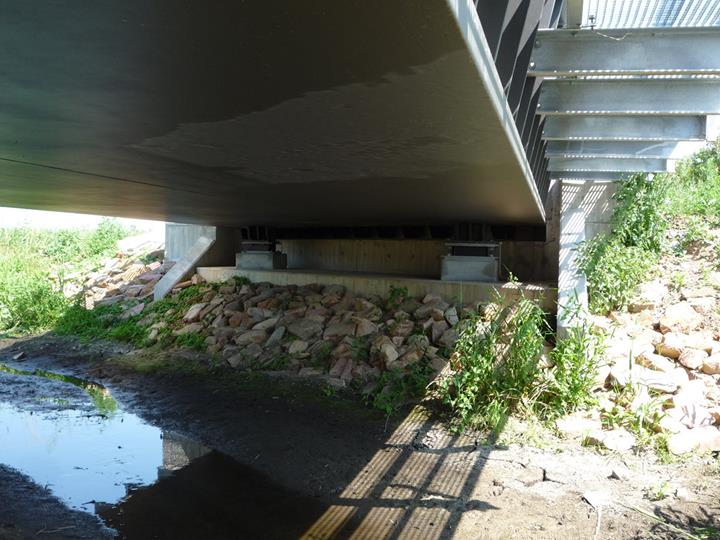

Из-за ограниченного расстояния между уровнем головки рельса и верхним уровнем воды, нужно было, чтобы опорная конструкция моста имела минимальную высоту. Именно потому была выбрана конструкция открытого стального моста с настилом из толстого листового металла без опорных поперечных балок.

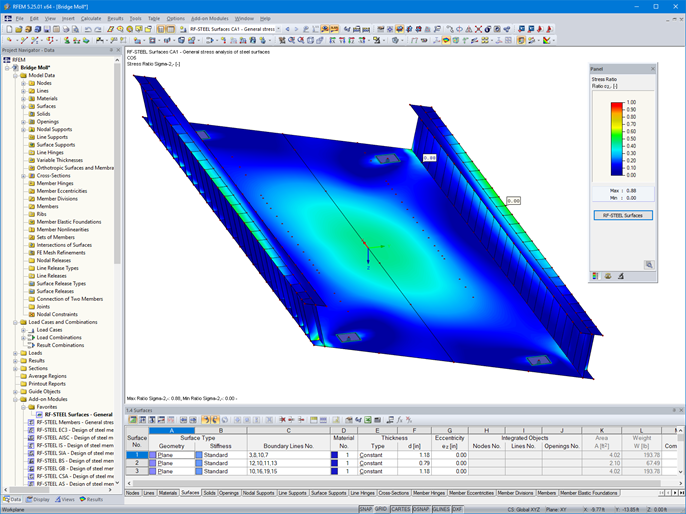

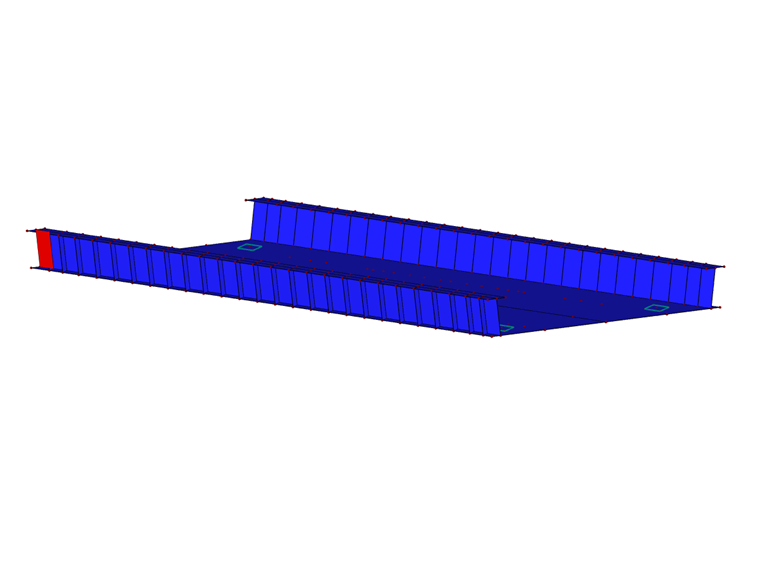

Общая длина моста затем составляет 12,90 м, пролет 11,40 м, а ширина в свету 4,75 м. Проектированием и расчетом всей конструкции занималась компания Schröder + Raue из города Цвиккау, которая в данных целях использовала программу для расчета по МКЭ - RFEM.


Расположение проекта

64584 Бибесхайм-на-Рейне
Германия

Ключевые слова

Железнодорожный мост Пролетный мост Сталь
