德国莱茵河畔比伯斯海姆铁路桥

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2021年02月25日

001198

Germany

RFEM

RFEM 5

RF-STEEL

钢结构

桥梁结构

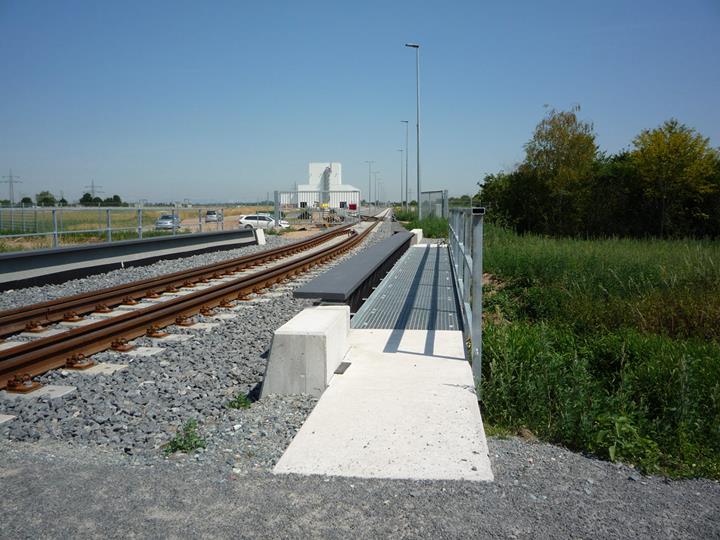

该铁路桥是德国莱茵河畔比伯斯海姆镇新建轨枕厂的一部分。

投资者 LM BW Projekt GmbH & Co. KG
64584 Biebesheim, Germany
轨道旁板设备吃水 Bauplanungsbüro M & K
08107 Kirchberg, Germany
www.bauplanungsbuero-mk.de
桥梁结构设计 Schröder + Raue
GbR有限元结构工程师
08058 Zwickau,Germany
www.schroeder-raue.de

模型参数

模型

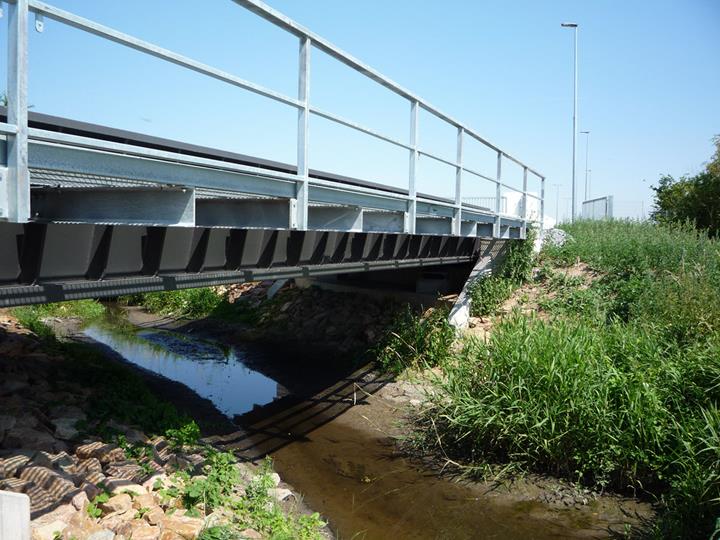

该设备的生产企业采用的是铁路枕木。 新的铁路桥梁在Fanggraben河上倾斜了63个坡度(56.7°)。

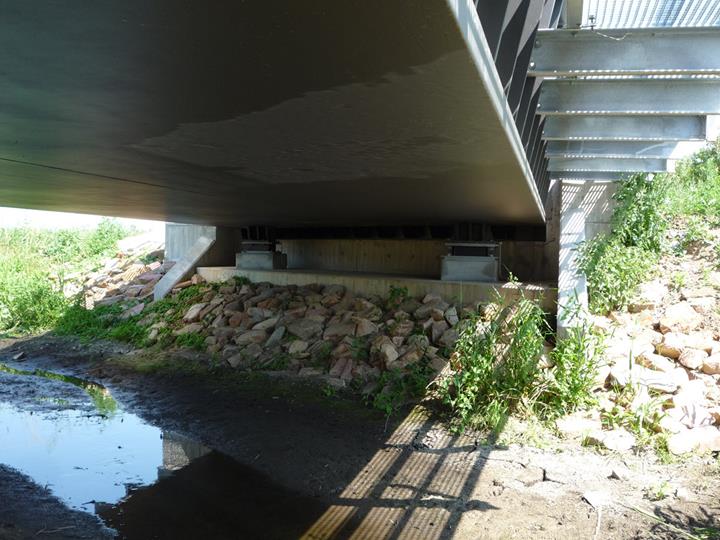

由于钢轨顶部与水面之间的距离有限,所以桥梁的支承结构要求按最小高度进行设计。 所选钢结构为半张扬的钢桥,上部为薄金属板,而无横梁。

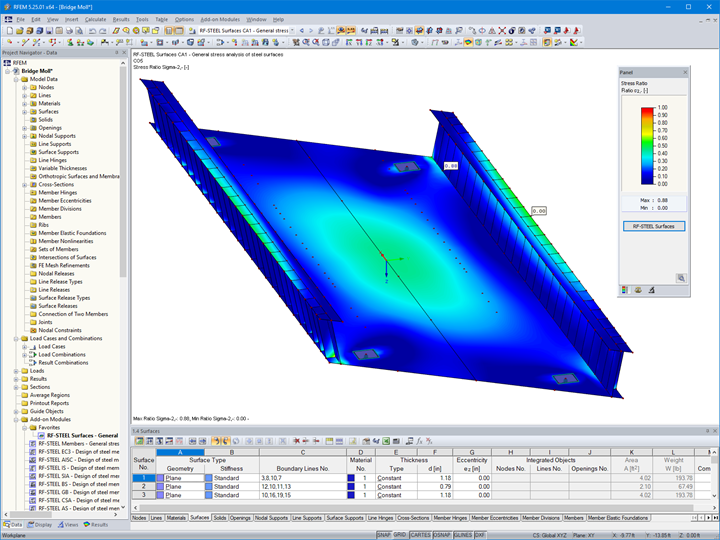

桥梁尺寸为长42米,宽37米,净宽16米。 Zwickau的Schröder + Raue工程处使用了有限元程序RFEM对该结构进行了分析和设计。


项目位置

64584 Biebesheim am Rhein
Germany

关键词

铁路桥梁 半贯穿电桥 钢结构
