Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania
Proyecto de cliente
![[DE] CP 001198 | Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania](/-/media/Images/netgenium/thumbnails/2/9/9/7/6/2997680/2997680.png?la=es&mw=578&mlid=17BF31E1B99C48C59240BD3713E43426&hash=7345E85136DED0A14A4417E8C0991E291552F3A3)
-
01

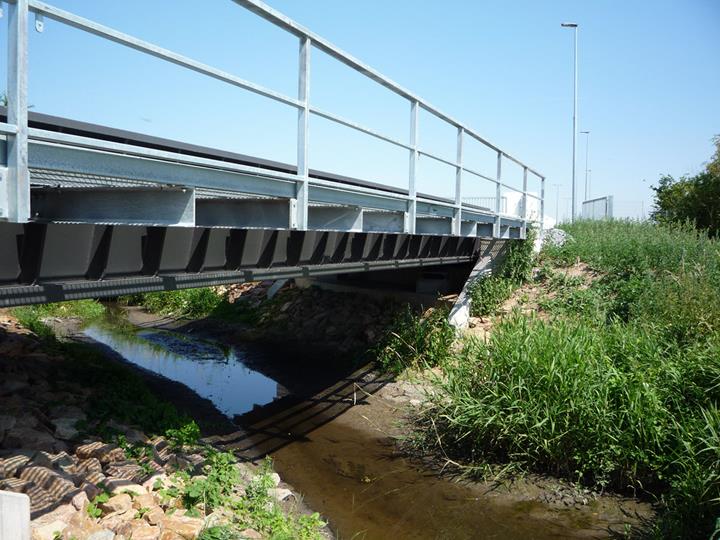

Imagen - Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania (© Schröder + Raue)
-
01

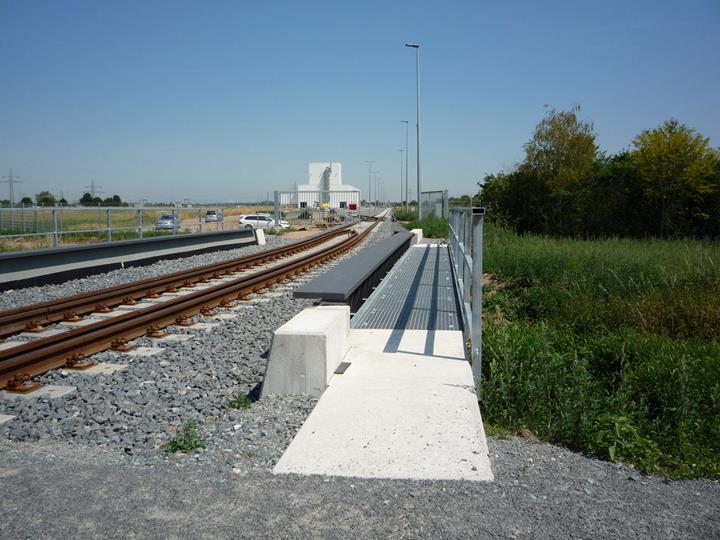

Imagen - El puente con las vías (© Schröder + Raue)
-
01

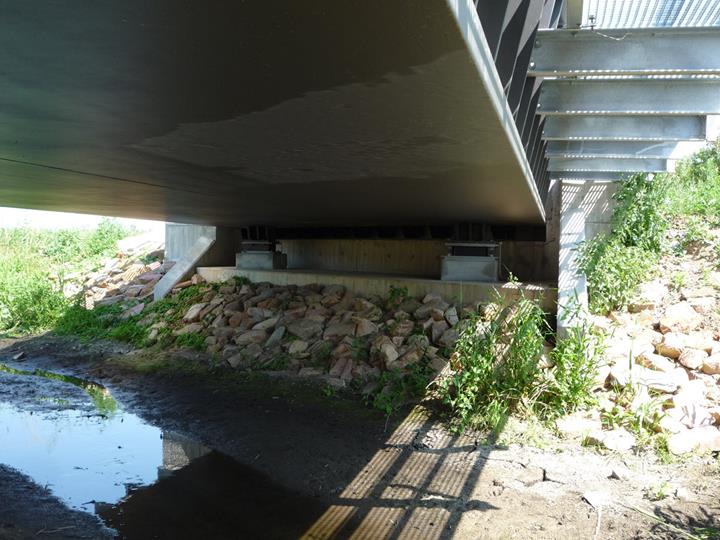

Imagen - Vista inferior del puente incluyendo los apoyos (© Schröder + Raue)
-
01

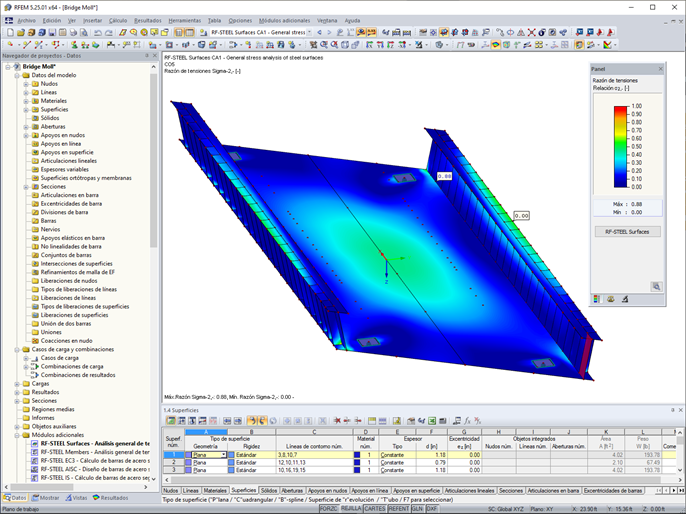

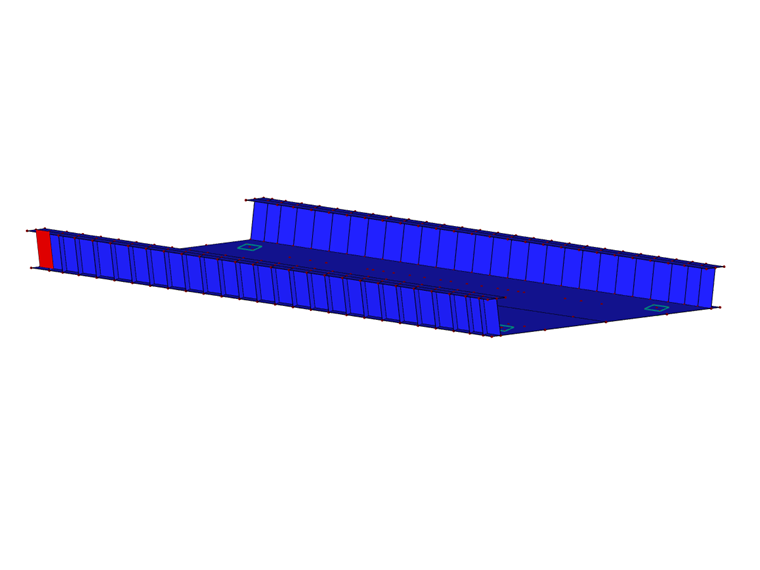

Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
01
Imagen - El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
-
01
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
02
Imagen - El puente con las vías (© Schröder + Raue)
-
02
Imagen - Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania (© Schröder + Raue)
-
02
Imagen - Vista inferior del puente incluyendo los apoyos (© Schröder + Raue)
-
02
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
02
Imagen - El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
-
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
03
Imagen - Vista inferior del puente incluyendo los apoyos (© Schröder + Raue)
-
03
Imagen - Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania (© Schröder + Raue)
-
03
Imagen - El puente con las vías (© Schröder + Raue)
-
03
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
03
Imagen - El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
-
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
04
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
04
Imagen - Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania (© Schröder + Raue)
-
04
Imagen - El puente con las vías (© Schröder + Raue)
-
04
Imagen - Vista inferior del puente incluyendo los apoyos (© Schröder + Raue)
-
04
Imagen - El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
-
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
05
Imagen - El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
-
05
Imagen - Puente ferroviario de Fanggraben en Biebesheim am Rhein, Alemania (© Schröder + Raue)
-
05
Imagen - El puente con las vías (© Schröder + Raue)
-
05
Imagen - Vista inferior del puente incluyendo los apoyos (© Schröder + Raue)
-
05
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
-
Imagen - Modelo del puente en 3D en RFEM (© Schröder + Raue)
El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein.
| Propietario |
LM BW Projekt GmbH & Co.KG 64584 Biebesheim, Alemania |
| Autor del proyecto de la instalación de vías de empalme |
Bauplanungsbüro M & K 08107 Kirchberg, Alemania www.bauplanungsbuero-mk.de |
| Ingeniería estructural de puentes |
Schröder + Raue Ingenieurbüro für Tragwerksplanung GbR 08058 Zwickau, Alemania www.schroeder-raue.de |
Parámetros del modelo
Modelo
La planta, que fabrica traviesas de ferrocarril, requirió acceso sobre el río Fanggraben al almacén de las vías de empalme. El nuevo puente ferroviario cruza el río Fanggraben en un ángulo de inclinación de 63 gradianes (56,7°).
Debido a la distancia limitada entre la parte superior del carril y la parte superior de la altura del agua, la estructura de soporte del puente requirió una profundidad mínima. Se seleccionó el diseño de un puente de tablero inferior de acero construido con un tablero metálico de placa gruesa sin vigas transversales de soporte.
El puente mide en total 12'90 m de largo, tiene una luz entre pilares de 11'40 m y un ancho libre de 4'75 m. La oficina de ingeniería Schröder + Raue de Zwickau utilizó el programa de elementos finitos RFEM para analizar y diseñar la estructura.
Ubicación del proyecto
64584 Biebesheim am RheinPalabras clave
Puente ferroviario Puente con tablero inferior Acero
