Ponte ferroviária sobre o rio Fanggraben em Biebesheim am Rhein, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

25 de fevereiro de 2021

001198

Alemanha

RFEM

RF-STEEL

Estruturas de aço

Pontes

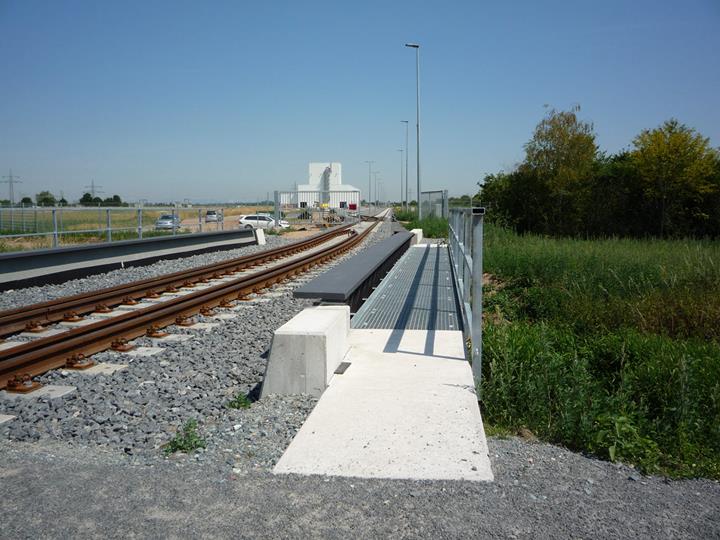

A ponte ferroviária sobre o rio Fanggraben faz parte da nova construção de uma fábrica de travessas em Biebesheim am Rhein.

Cliente LM BW Projekt GmbH & Co. KG
64584 Biebesheim, Alemanha
Projeto da ligação da via férrea Bauplanungsbüro M & K
08107 Kirchberg, Alemanha
www.bauplanungsbuero-mk.de
Planeamento estrutural da ponte Schröder + Raue
Ingenieurbüro für Tragwerksplanung GbR
08058 Zwickau, Alemanha
www.schroeder-raue.de

Parâmetros do modelo

Modelo

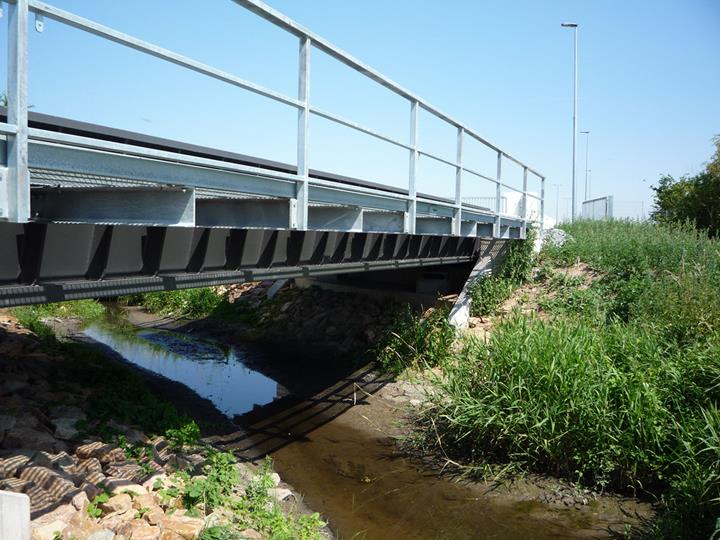

Esta fábrica, onde são produzidas travessas de betão para vias-férreas, necessitava de um acesso ferroviário sobre o rio Fanggraben. A nova ponte ferroviária atravessa o rio Fanggraben com um ângulo de inclinação de 63 gon (56,7°).

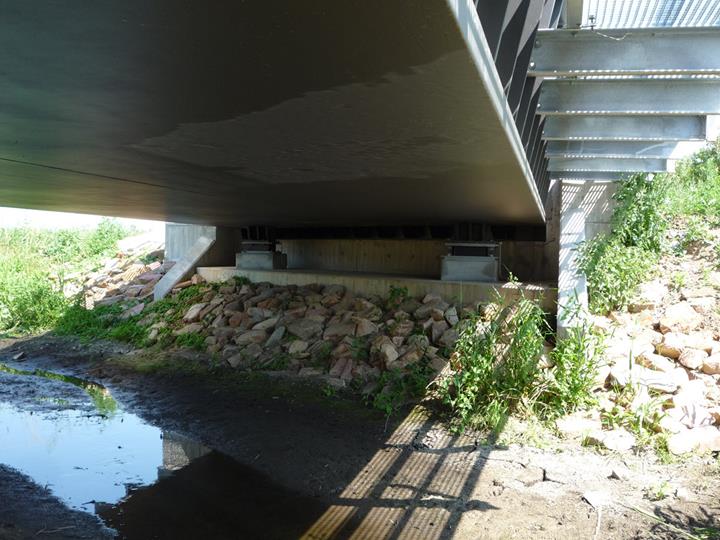

A estrutura portante da ponte teve de ser particularmente estreita devido à altura muito reduzida entre o bordo superior do carril e a superfície do curso de água a atravessar. Por isso, optou-se neste projeto por uma ponte de aço com tabuleiro inferior, constituída por um tabuleiro de chapa grossa sem vigas transversais de apoio.

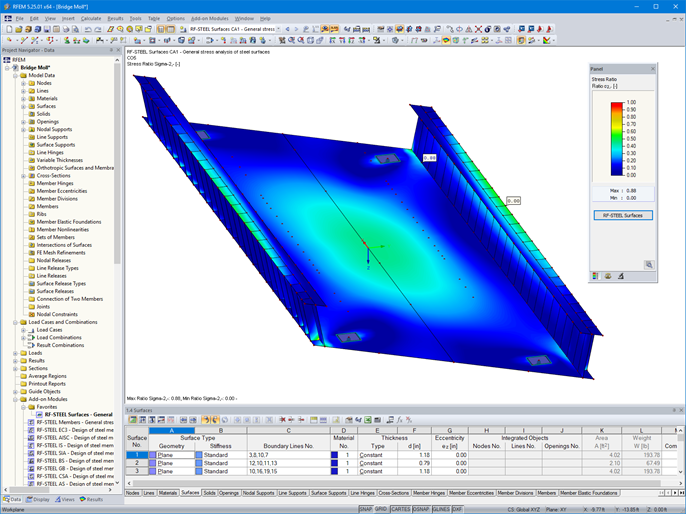

A ponte tem um comprimento total de 12,90 m, um vão de 11,40 m e uma largura livre de 4,75 m. O gabinete de engenharia Schröder + Raue de Zwickau utilizou o programa de elementos finitos RFEM para calcular e dimensionar a superstrutura.


Local do projeto

64584 Biebesheim am Rhein
Alemanha

Palavras-chave

Ponte ferroviária Ponte com tabuleiro inferior Aço
