Železniční nadjezd přes záchytný příkop v Biebesheimu nad Rýnem, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Železniční most přes záchytný příkop je součástí nové výrobny pražců v Biebesheimu nad Rýnem.

Investor LM BW Projekt GmbH & Co. KG
64584 Biebesheim, Německo
Návrh vlečky Bauplanungsbüro M & K
08107 Kirchberg, Německo
www.bauplanungsbuero-mk.de
Statický výpočet mostu Schröder + Raue
Ingenieurbüro für Tragwerksplanung GbR
08058 Cvikov, Německo
www.schroeder-raue.de

Parametry modelu

Model

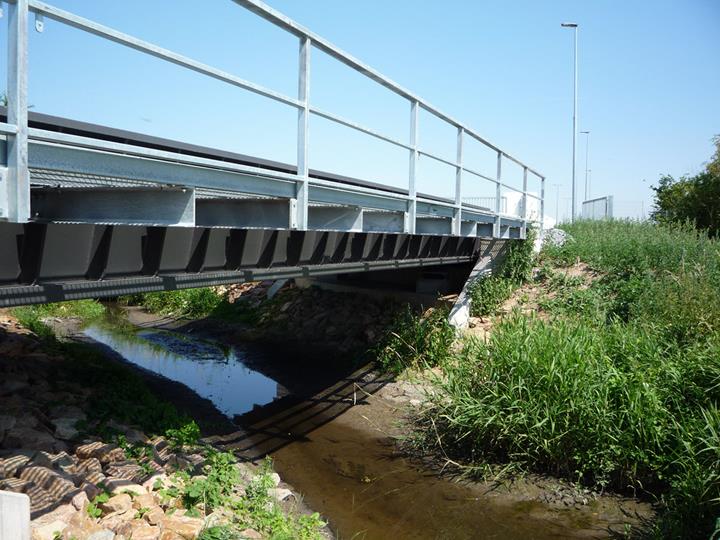

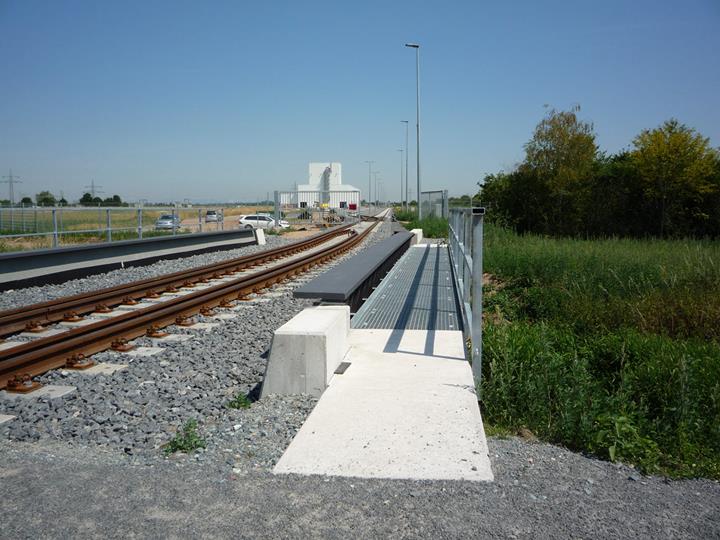

Továrna na výrobu betonových železničních pražců byla doplněna vlečkou, která přejíždí přes záchytný příkop. Nový železniční most překlenuje příkop pod úhlem 56,7 ° (63 gon).

Vzhledem k velmi malé výšce mezi horní hranou kolejnice a světlým profilem vodní příkopové cesty musela být nosná konstrukce mostu velmi štíhlá. Zvolen byl otevřený most s deskovou mostovkou z tlustého plechu bez příčných nosníků.

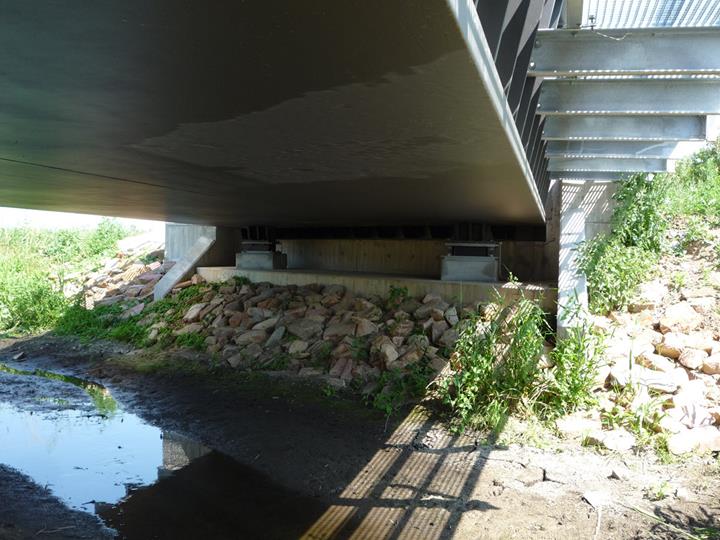

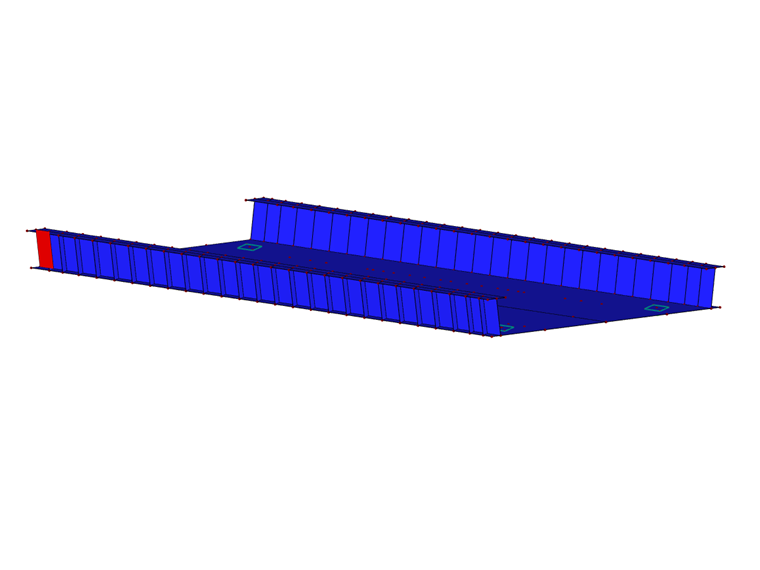

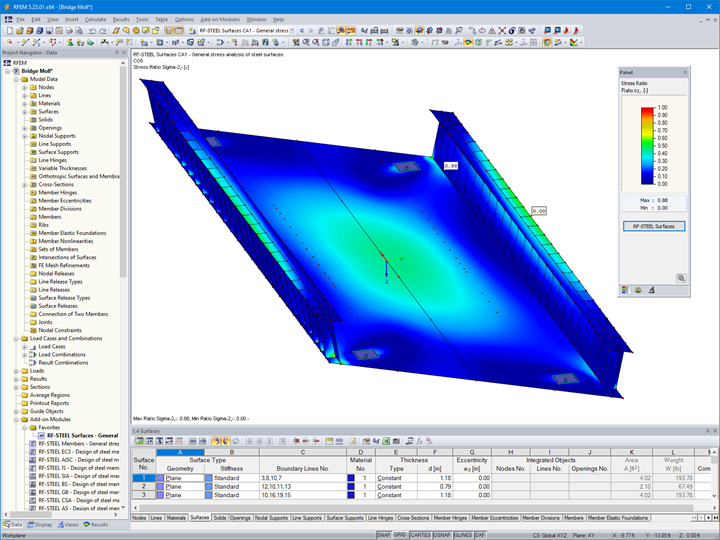

Most má celkovou délku 12,90 m, rozpětí 11,40 m a světlou šířku 4,75 m. Přemostění posoudila projekční kancelář Schröder + Raue ze Cvikova pomocí programu RFEM pro výpočty metodou konečných prvků.


Umístění projektu

64584 Biebesheim nad Rýnem
Německo

Klíčová slova

Drážní most Otevřený most Ocel
