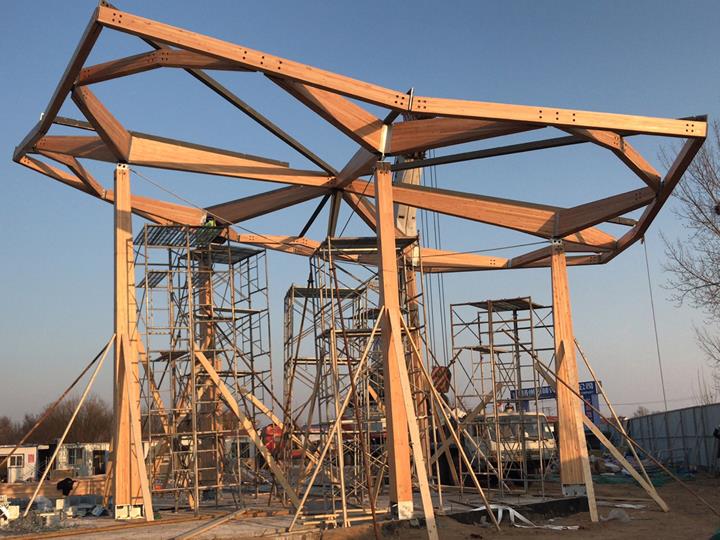

Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

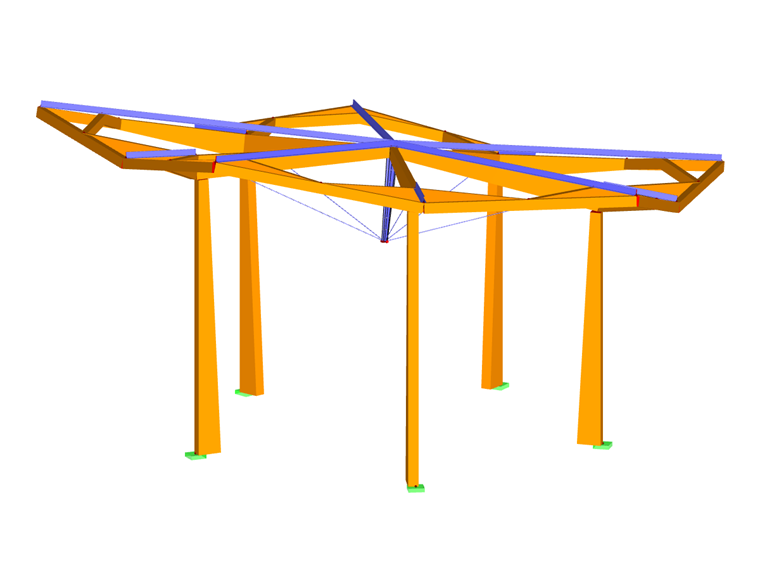

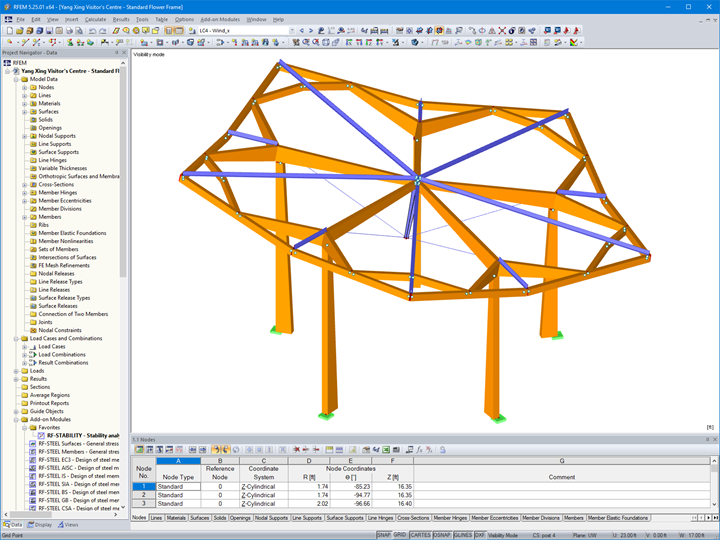

Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

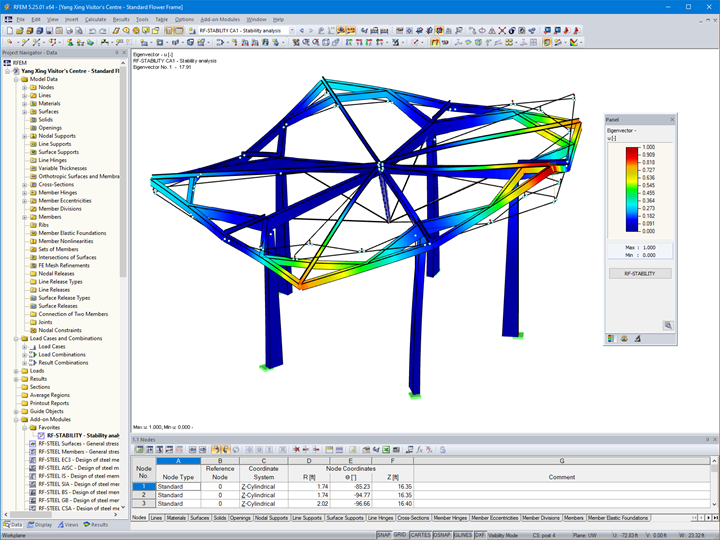

Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

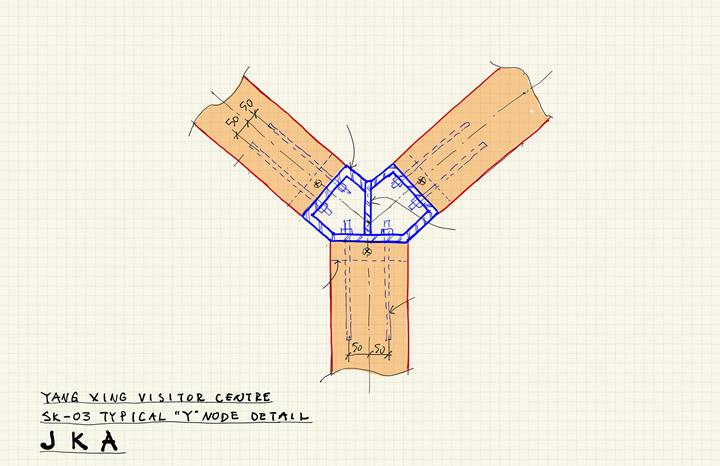

Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
02
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
02
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02

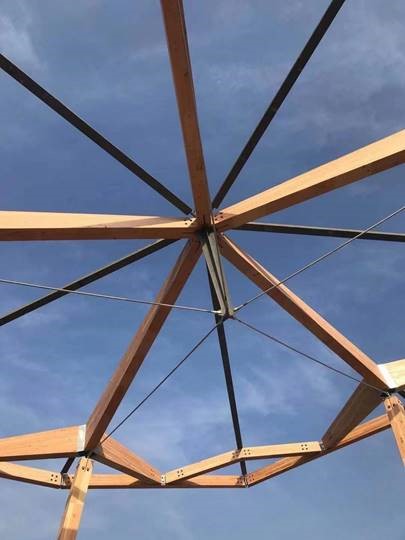

Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
03
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Рисунок -
-
04
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
04
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Рисунок -
-
05
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
05
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
06
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
06
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Рисунок -
-
07
Рисунок - Установка узла для конька кровли (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - Отдельные цветочные конструкции во время строительства (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - Визуализация интерьера туристического центра(© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - Первая форма собственных колебаний, рассчитанная в модуле RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - Ручной чертеж Y-образного соединения (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Рисунок - В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
-
07
Рисунок - 3D модель отдельного элемента в программе RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
В городе Янсинь в китайской провинции Шаньдун был недавно построен новый туристический центр.
| Заказчик |
Штаб-квартира компании «Canada Wood» в Шанхае www.canadawood.cn |
| Архитектурный проект | Shanghai Lvjian Architectural Decoration Design |
| Расчет конструкций |
Jing Kong & Associates Consulting Structural Engineers Inc. jka20.ca |
Параметры модели отдельного элемента
Модель
В гибридной конструкции этого здания используется массивная деревянная конструкция, включая конусные клееные колонны и балки, а также стальные элементы, такие как центральная стойка, растянутые стержни или усиливающие элементы, скрытые в кровле над основной конструкцией сооружения.
Конструкция кровли затем состоит из нескольких повторяющихся конструкций, напоминающих собой цветы груши, которые вместе образуют архитектурный комплекс идеальной формы. Конструкция каждого цветочного элемента кровли потом опирается на 5 колонн высотой от 5 до 7 метров.
Их дно закреплено стальными элементами и стержнями, вклеенными в деревянную конструкцию. Вклеенные стержни применялись также для моментных соединений в Y-образных соединениях кровельного каркаса. Для моделирования всей конструкции, подтверждения размеров стержней и определения сил для расчета соединений использовалась исключительно программа для расчета конструкций RFEM. Для общего расчета потери устойчивости цветочной конструкции кровли и расчета местной потери устойчивости центральной стойки затем инженеры применили дополнительный модуль RF-STABILITY.
Полный спектр консалтинговых услуг относительно деревянных конструкций, от предварительного проектирования вплоть до расчета критических соединений, обеспечивала канадская инженерная фирма JKA из Ванкувера. Компания JKA - это эксперт по массивной древесине, который предлагает своим клиентам идеальные конструктивные решения с акцентом на целостность, простоту и необычный стиль.
Расположение проекта
Янсинь, провинция ШаньдунКлючевые слова
Древесина Сталь Гибридный Кровля Конструкция кровли Клееная ламинированная древесина
