Centro visitatori a Yangxin, in Cina

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Il nuovo centro visitatori si trova a Yangxin, nella provincia di Shandong in Cina.

Committente Canada Wood Shanghai Headquarters
www.canadawood.cn
Architetto Shanghai Lvjian Architectural Decoration Design
Ingegneria strutturale Jing Kong & Associates Consulting Structural Engineers Inc.
jka20.ca

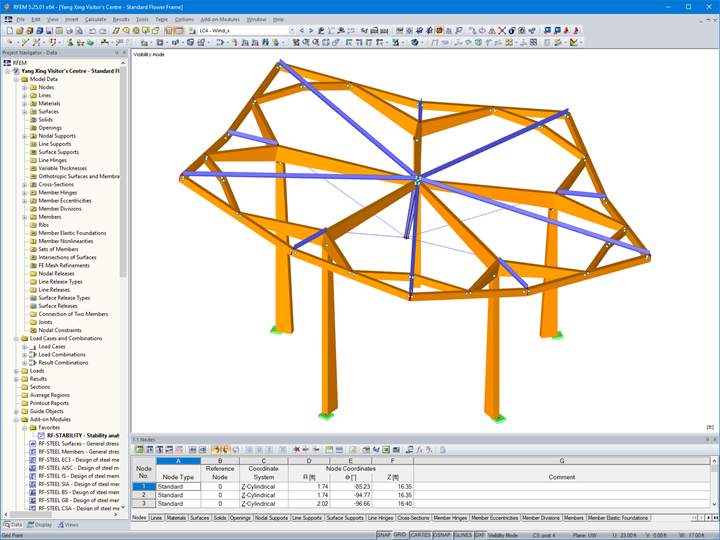

Parametri del modello di un singolo elemento

Modello

La costruzione ibrida dell'edificio utilizza una struttura in legno massiccio che comprende colonne e travi in legno lamellare rastremate ed elementi in acciaio come il montante del re, i tiranti e gli elementi di rinforzo nascosti nella copertura sopra la struttura principale.

L'intera struttura della copertura è costituita da singole strutture ripetitive che assomigliano a fiori che sbocciano. Insieme, questi elementi del fiore formano un'unità architettonica perfettamente modellata. Le singole strutture sono supportate ciascuna su 5 colonne con un'altezza da 16 a 7 m.

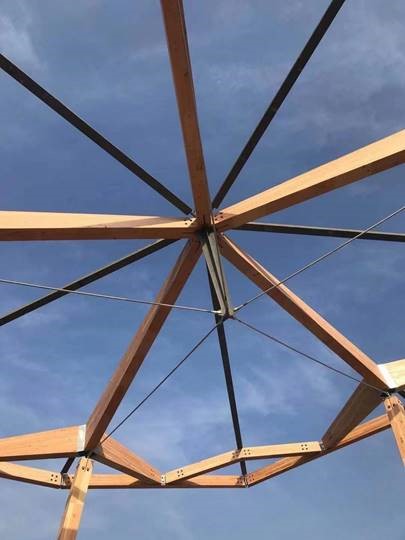

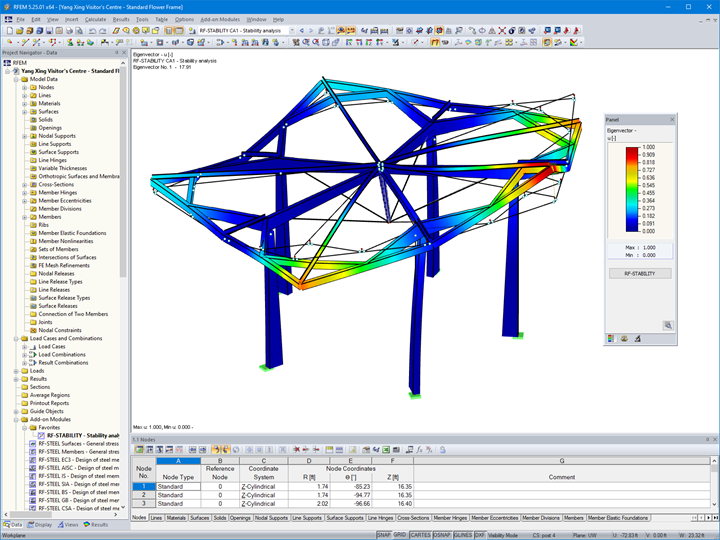

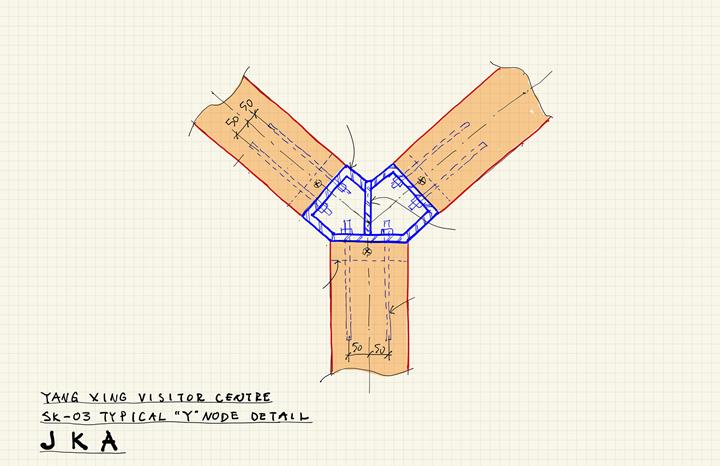

Il fondo delle colonne è fissato da parti in acciaio e vengono utilizzate aste incollate per rendere possibile il collegamento. Per il momento vengono utilizzate anche i collegamenti a momento sul giunto a forma di "Y" della struttura del tetto, vengono utilizzate anche aste filettate fissate a legno lamellare incollato. Il programma di analisi strutturale RFEM è stato utilizzato per modellare completamente la struttura, confermare le dimensioni delle aste e determinare le forze per la verifica del collegamento. Inoltre, il modulo aggiuntivo RF-STABILITY è stato ulteriormente utilizzato per calcolare l'analisi di instabilità generale per la struttura del fiore e l'analisi di instabilità locale per i montanti di compressione.

La società di ingegneria JKA con sede a Vancouver, BC, Canada ha fornito tutti i servizi di consulenza in legno massiccio, dalla verifica preliminare alla verifica dei collegamenti critici. JKA è un esperto in legno massiccio che fornisce ai suoi clienti soluzioni per integrità, semplicità e bellezza.

Posizione del progetto

Yangxin, provincia dello Shandong
Cina

Parole chiave

Legno Acciaio Ibrido Copertura Struttura di copertura Legno lamellare incollato
