Centro de visitantes en Yangxin, China

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El nuevo centro de visitantes está ubicado en Yangxin en la provincia de Shandong en China.

Cliente Canada Wood Shanghai Headquarters
www.canadawood.cn
Arquitecto: Shanghai Lvjian Architectural Decoration Design
Diseño estructural Jing Kong & Associates Consulting Structural Engineers Inc.
jka20.ca

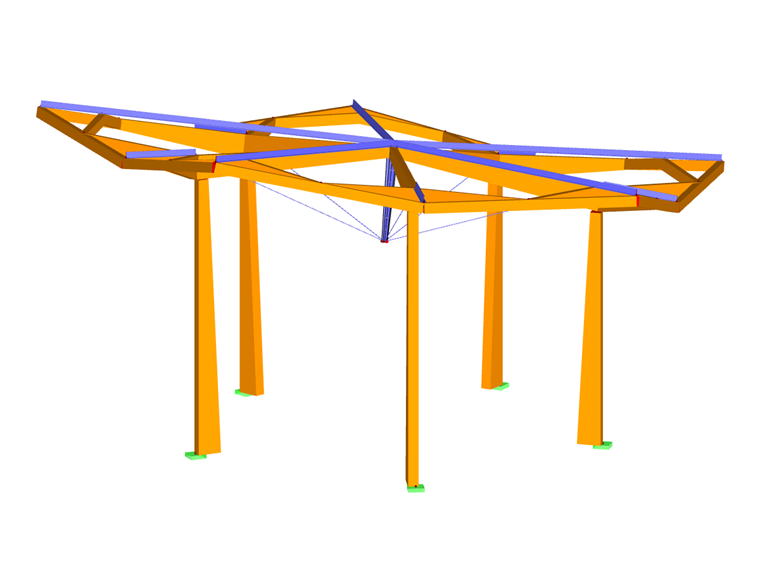

Parámetros del modelo de un elemento individual

Modelo

La construcción híbrida del edificio utiliza una estructura de madera maciza que incluye pilares y vigas de sección variable de madera laminada encolada, así como elementos de acero como el poste central, tirantes a tracción y elementos de refuerzo ocultos en la cubierta sobre la estructura principal.

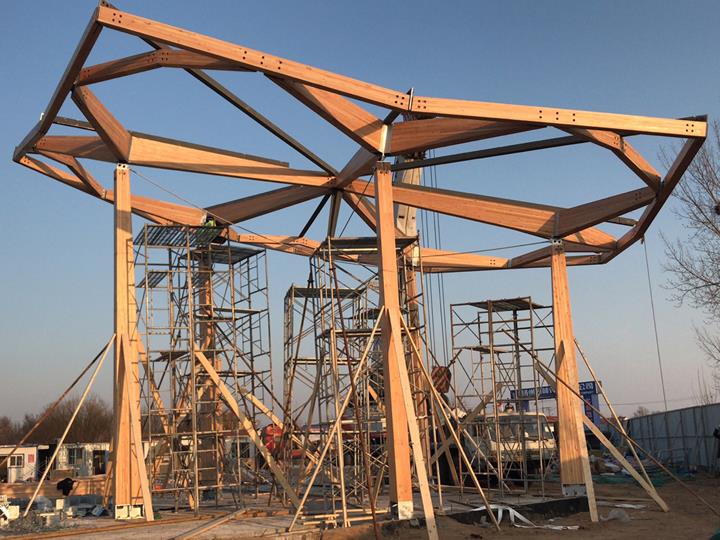

Toda la estructura de la cubierta se compone de estructuras individuales repetitivas que se parecen a las flores del peral. Juntos, estos elementos florales forman una unidad arquitectónica con una forma perfecta. Cada una de las estructuras está apoyada en 5 pilares con una altura de 4 a 7 m.

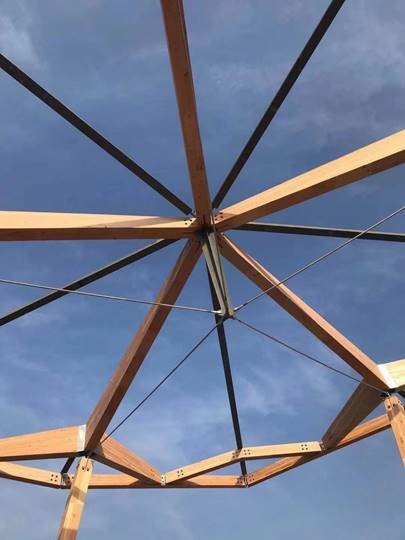

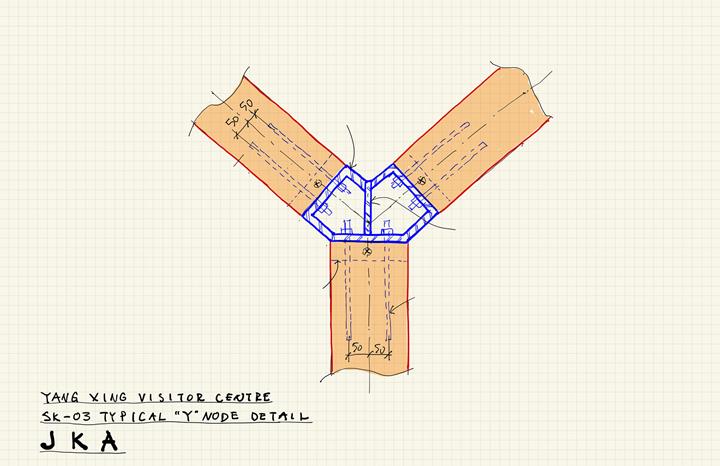

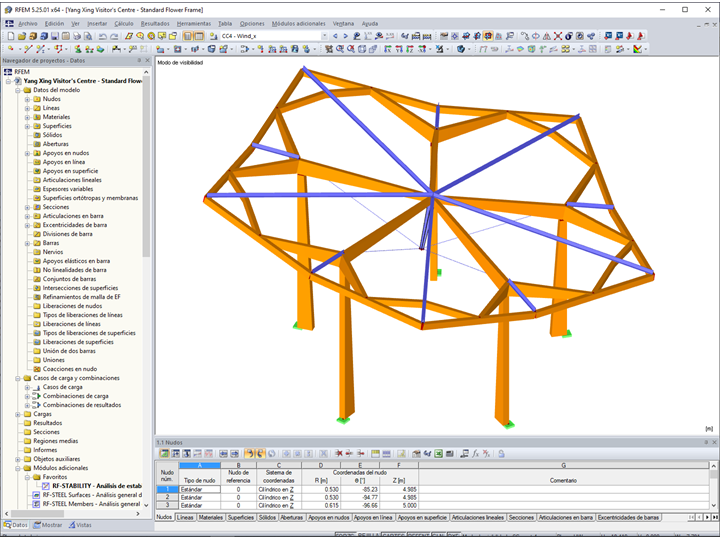

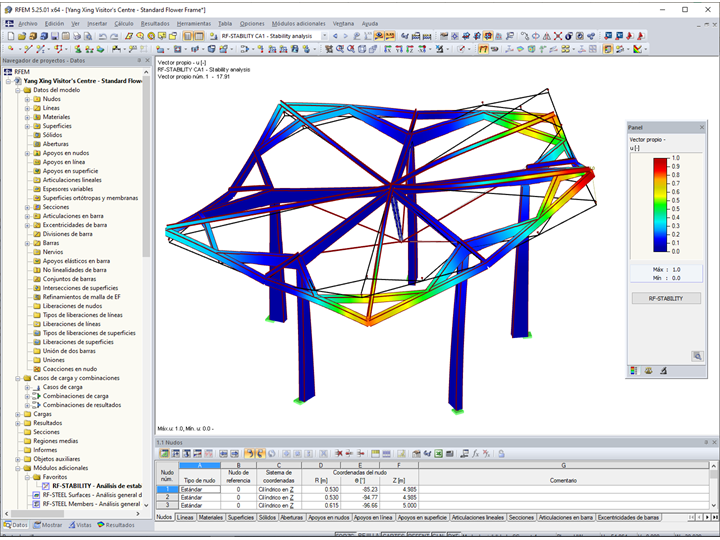

La parte inferior de los pilares está fijada por partes de acero y se emplean varillas de acero pegadas en madera laminada encolada para hacer posible la conexión. Las varillas de acero pegadas también se utilizan para las conexiones de momento en la unión en forma de "Y" del pórtico de la cubierta. El programa de análisis de estructuras RFEM se utilizó para modelar completamente la estructura, confirmar las dimensiones de las barras y determinar los esfuerzos para el diseño de la conexión. Además, se utilizó el módulo adicional RF-STABILITY para calcular el análisis de pandeo general para la estructura en forma de flor y el análisis de pandeo local para el poste principal.

La empresa de ingeniería JKA ubicada en Vancouver, BC, Canadá, proporcionó los servicios completos de consultoría en madera, desde el diseño preliminar hasta el diseño de la conexión crítica. JKA son expertos en madera maciza proporcionando a sus clientes soluciones de integridad, simplicidad y belleza.

Ubicación del proyecto

Yangxin, provincia de Shandong
China

Palabras clave

Madera Acero Híbrida Cubierta Estructura de cubierta Madera laminada encolada
