CP 001200 | Office du tourisme de Yangxin, Chine

01

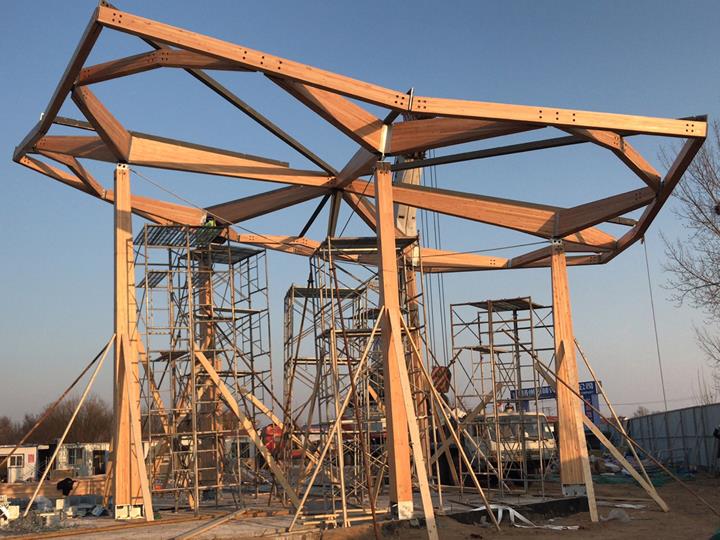

Installation d'une des structures individuelles (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

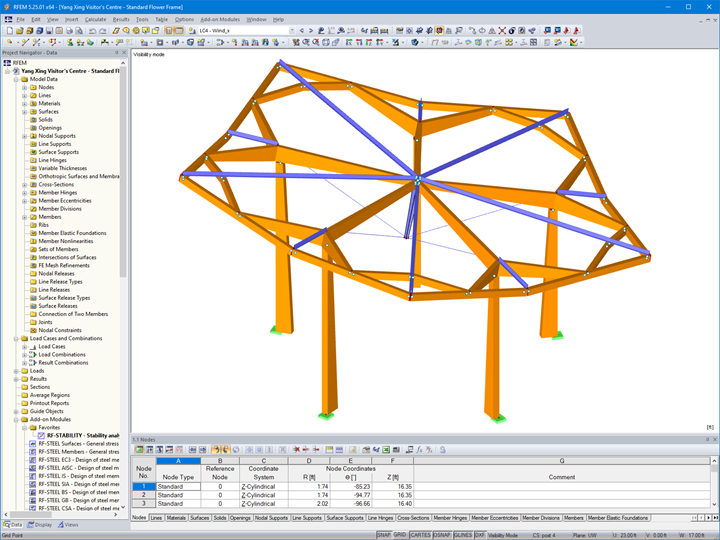

Modèle 3D d'une structure individuelle dans RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01
Intérieur de l'office du tourisme (vue animée de © Jing Kong & Associates Consulting Structural Engineers Inc.)
01
Modèle 3D d'une structure individuelle dans RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

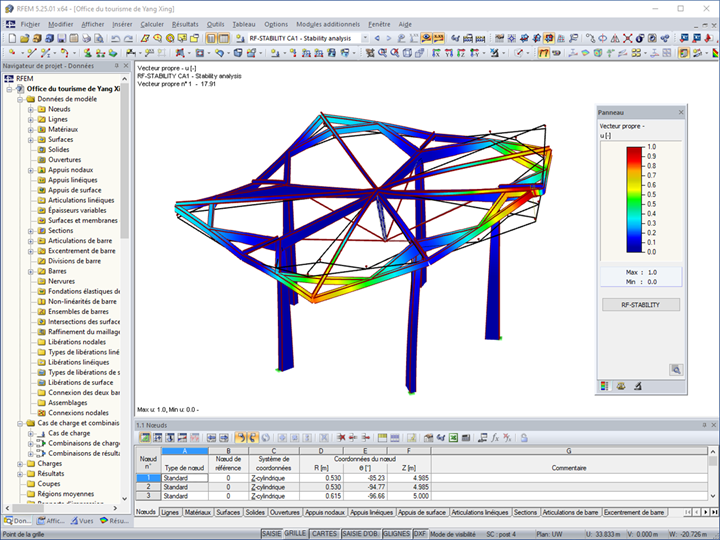

1er mode propre calculé dans RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

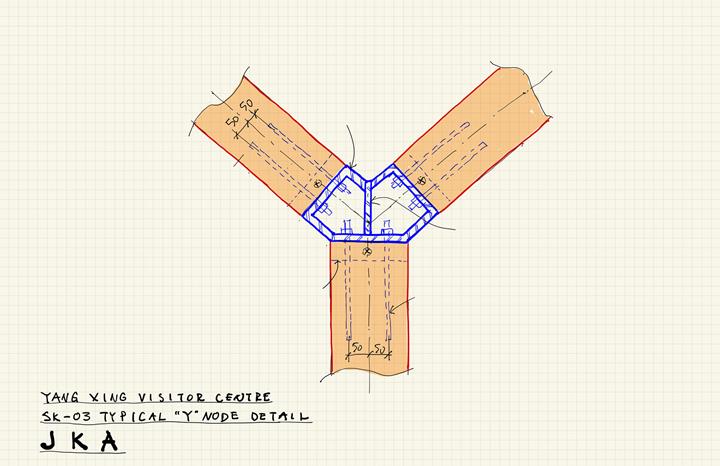

Croquis dessiné à la main d'une connexion en Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01
Ce nouvel office du tourisme est situé à Yangxin, dans la province de Shandong, en Chine.

Retour vers les Projets Clients

25 mars 2021

001200

Ce nouvel office du tourisme est situé à Yangxin, dans la province de Shandong, en Chine.

Client	Canada Wood Shanghai Headquarters www.canadawood.cn
Architecte	Shanghai Lvjian Architectural Decoration Design
Calcul de structure	Jing Kong & Associates Consulting Structural Engineers Inc. jka20.ca

Données du modèle d'une structure individuelle

Modèle

Modèle | Structure mixte bois-acier

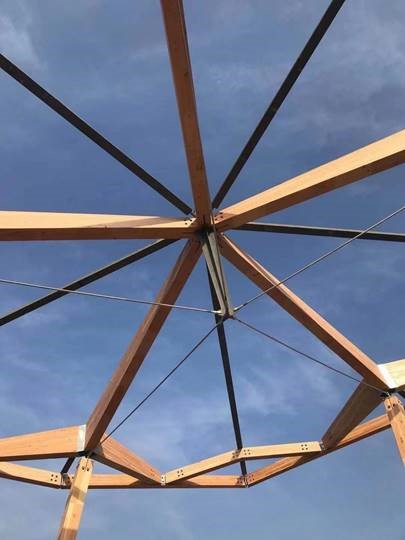

Ce bâtiment mixte est composé d'une structure en bois massif constituée de poteaux et de poutres à inertie variable en lamellé-collé ainsi que d'éléments en acier : le poinçon, des tiges de traction et des éléments de contreventement dissimulés dans la toiture au-dessus de la structure principale.

La toiture est constituée de plusieurs structures identiques qui rappellent les pétales d'une fleur de poirier. Ces systèmes individuels constituent ainsi un ensemble architectural parfaitement cohérent. Chaque sous-structure est supportée par 5 poteaux d'une hauteur variant entre 5 et 7 mètres.

L'extrémité inférieure des poteaux est maintenue à l'aide d'organes de fixation en acier et de tiges filetées collées dans le bois lamellé-collé. Ces tiges collées sont également utilisées pour les assemblages de transfert des moments sur les assemblages en Y de la charpente de la toiture. Le logiciel de calcul de structure RFEM a permis de modéliser la structure complète, de contrôler les sections des barres et de déterminer les efforts pour le calcul des assemblages. Le module additionnel RF-STABILITY a en outre été utilisé globalement pour effectuer l'analyse du flambement de la structure en forme de fleur et localement pour les tiges de compression.

Le bureau d'études JKA de Vancouver (Canada) était chargé de tous les aspects relatifs à la structure en bois massif, de l'étude préliminaire jusqu'au dimensionnement des assemblages. JKA est une société spécialisée dans la construction en bois massif qui propose à ses clients des solutions simples, sophistiquées et porteuses de valeurs d'équité.

Adresse du projet

Yangxin, province de Shandong

Chine

Mots-clés

Bois Acier Mixte Toiture Structure de toiture Lamellé-collé
