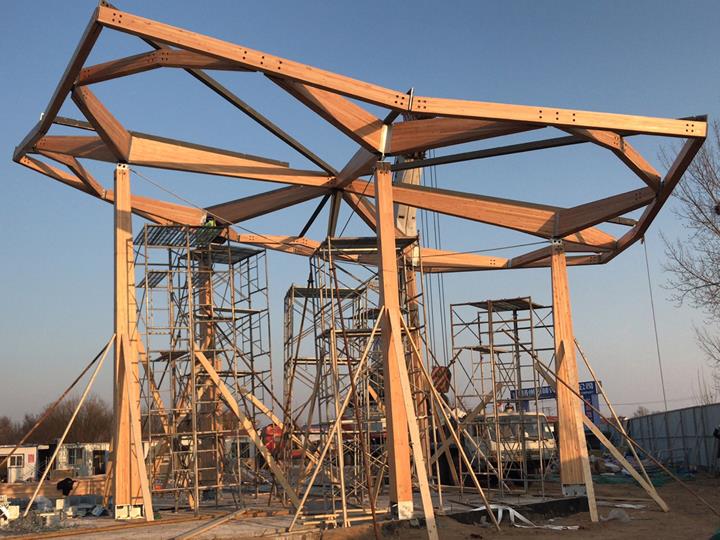

Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

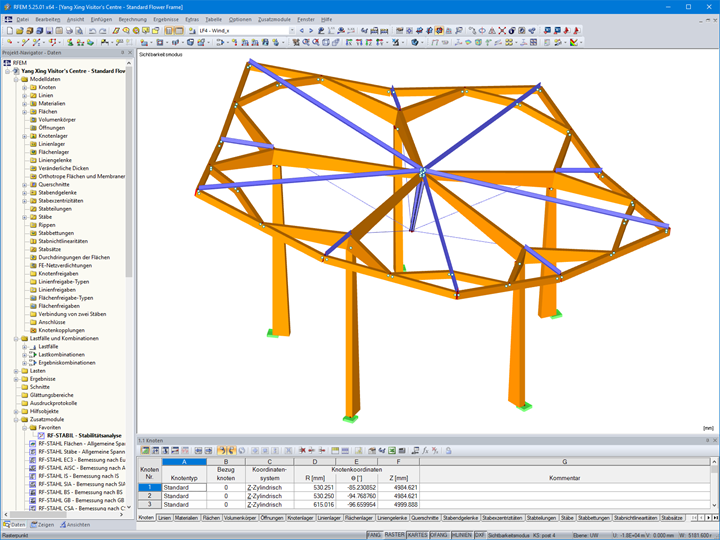

3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

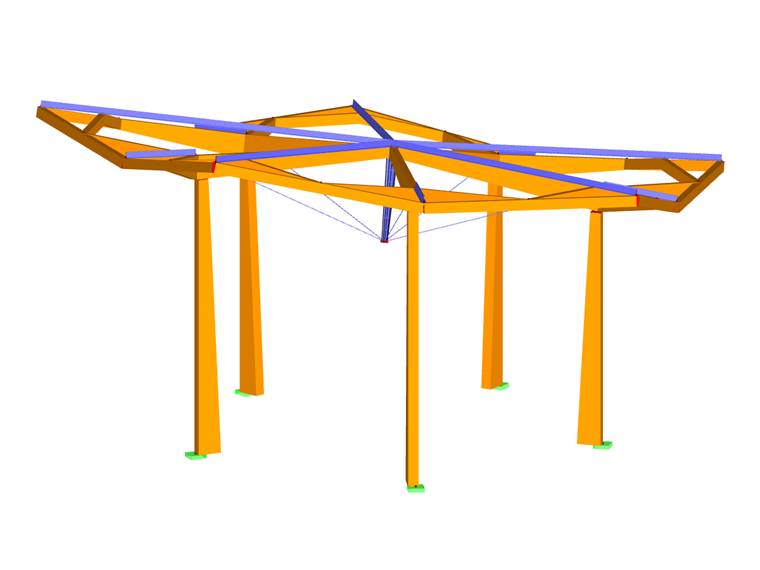

3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

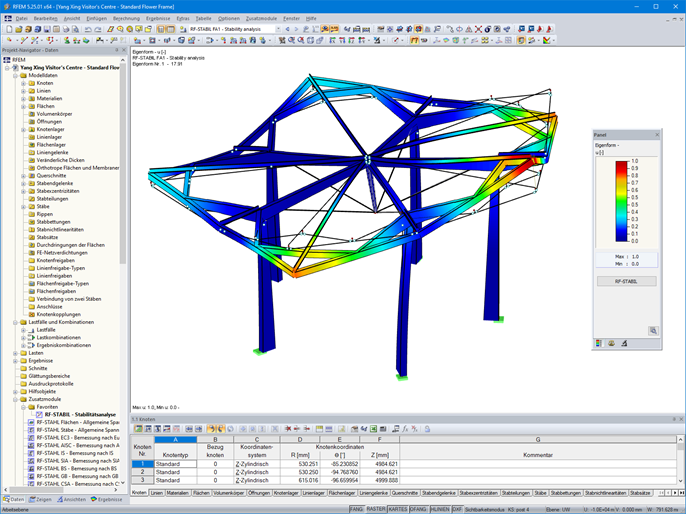

In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01

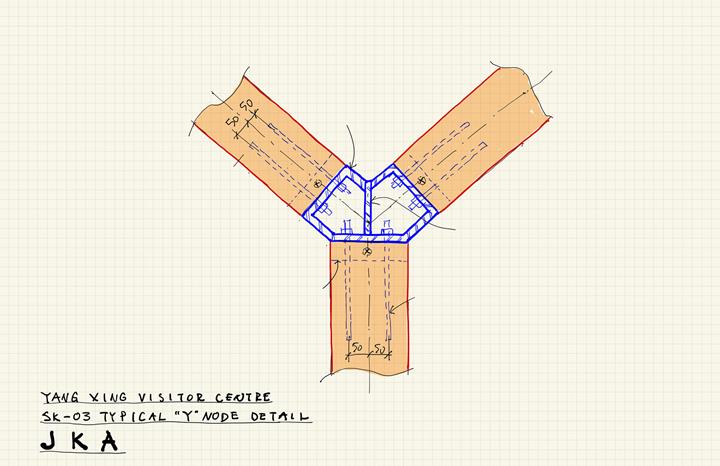

Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
02
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
02
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02

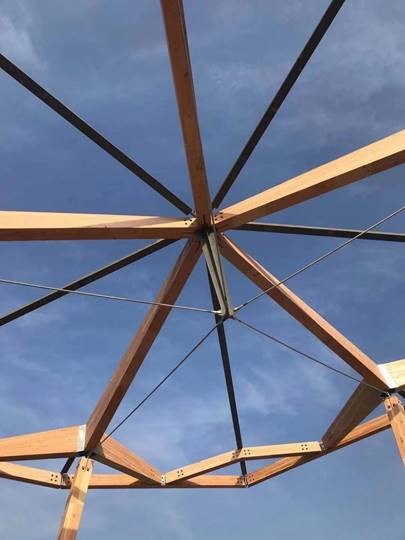

Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
03
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
04
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
05
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
05
Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
06
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
06
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Firstknotenausbildung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Aufstellung eines Einzelelements (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Innenraum des Besucherzentrums (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
In RF-STABIL berechnete 1. Eigenform (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Handskizze einer Y-förmigen Verbindung (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
-
07
3D-Modell eines Einzelelements in RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
Das neue Besucherzentrum befindet sich in Yangxin in der Provinz Shandong in China.
| Kunde |
Canada Wood Shanghai Headquarters www.canadawood.cn |
| Architekt | Shanghai Lvjian Architectural Decoration Design |
| Tragwerksplanung |
Jing Kong & Associates Consulting Structural Engineers Inc. jka20.ca |
Modell-Parameter eines Einzelelements
Modell
Die hybride Bauweise des Gebäudes umfasst eine massive Holzkonstruktion mit gevouteten Stützen und Trägern aus Brettschichtholz sowie Stahlelemente, z. B. Druckstreben, Zugstäbe und versteifende Elemente, die sich verborgen im Dach der Hauptkonstruktion befinden.
Die Dachkonstruktion besteht aus sich wiederholenden Einzelkonstruktionen, die an blühende Blumen erinnern. Diese Blumenelemente bilden zusammen eine formvollendete architektonische Einheit. Die einzelnen Konstruktionen sind jeweils auf 5 Stützen mit einer Höhe zwischen 5 und 7 Metern gelagert.
Das untere Ende der Stützen ist durch Stahlteile und in Brettschichtholz eingeklebte Gewindestangen fixiert. In Brettschichtholz eingeklebte Gewindestangen werden auch für die Momentenverbindungen an den Y-förmigen Verbindungen des Dachrahmens verwendet. Mit der Statiksoftware RFEM wurde die komplette Struktur modelliert, die Stabquerschnitte geprüft und die Kräfte für die Bemessung der Verbindungen bestimmt. Darüber hinaus wurde das Zusatzmodul RF-STABIL verwendet, um die globale Knickanalyse für die blumenförmige Konstruktion und die lokale Knickanalyse für die Druckstreben durchzuführen.
Das Ingenieurbüro JKA aus Vancouver, Kanada übernahm alle Dienstleistungen im Bereich massiver Holzbau, angefangen von der Vorbemessung bis hin zur Bemessung der Verbindungen. JKA sind Experten im massiven Holzbau und bieten ihren Kunden Lösungen zu Integrität, Einfachheit und Stil.
Projekt-Standort
Yangxin, Provinz ShandongSchlüsselwörter
Holz Stahl hybrid Dach Dachkonstruktion Brettschichtholz
