Návštěvnické centrum v Yangxin, Čína

Projekt zákazníka

Zpět na přehled projektů

CP 001200 | Návštěvnické centrum v Yangxin, Čína

01

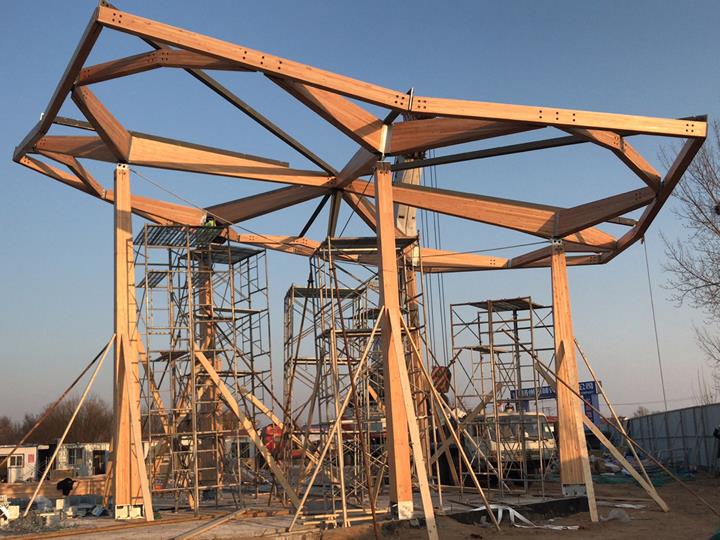

Sestavení jednotlivého prvku (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

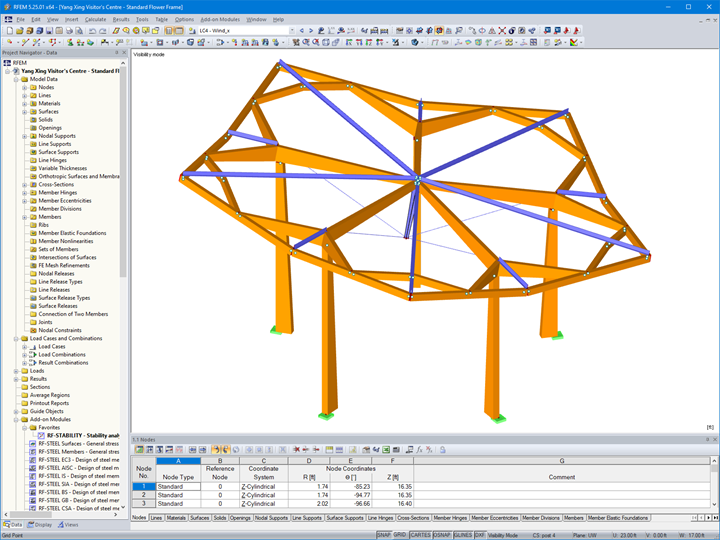

3D model jednotlivého prvku v programu RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

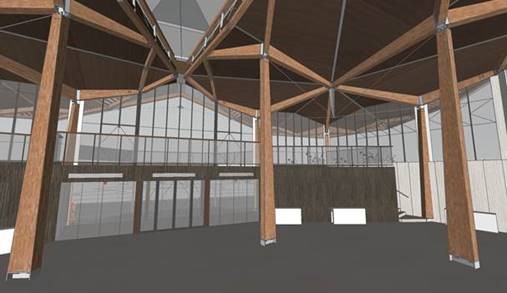

Vnitřní prostor návštěvnického centra (animace, © Jing Kong & Associates Consulting Structural Engineers Inc.)
01

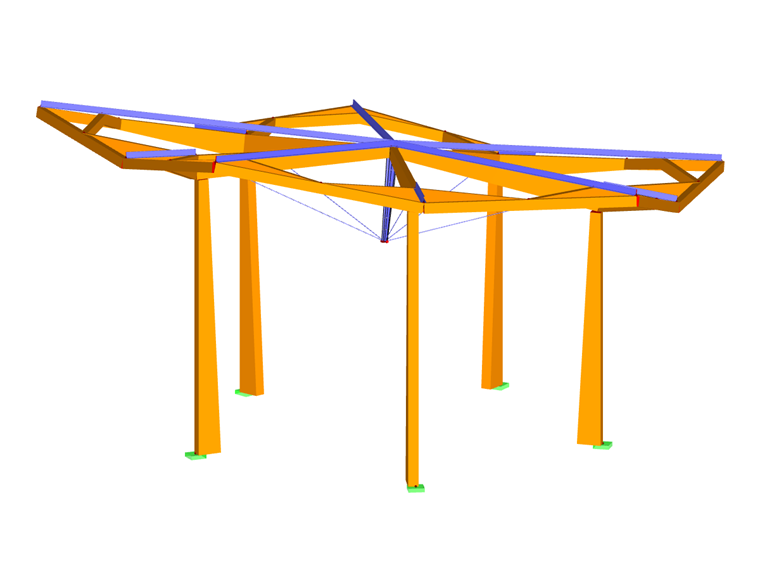

3D model jednotlivého prvku v programu RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

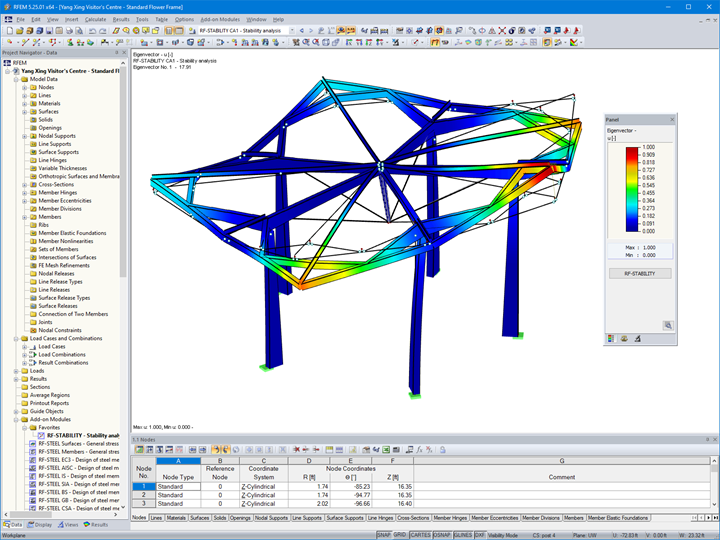

V RF-STABILITY vypočítaný 1. vlastní tvar (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

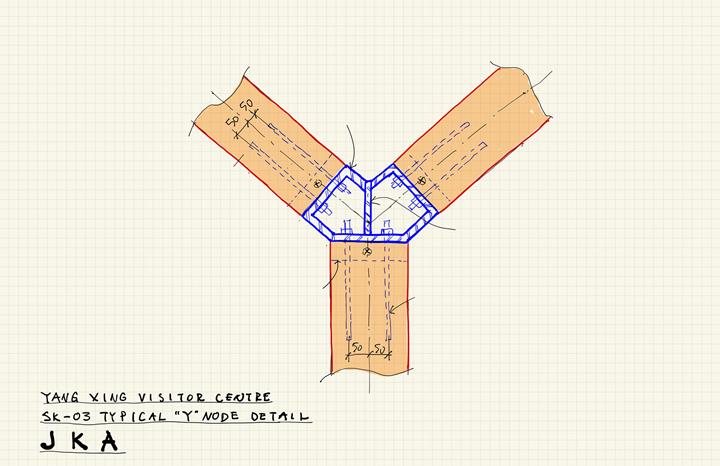

Ručně nakreslený náčrt spoje ve tvaru Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01
Nové návštěvnické centrum se nachází v Yangxin v čínské provincii Šan-tung.

Zpět na přehled projektů

25. března 2021

001200

Nové návštěvnické centrum se nachází v Yangxin v čínské provincii Šan-tung.

Zákazník	Centrála společnosti Canada Wood v Šanghaji www.canadawood.cn
Architektonický návrh	Shanghai Lvjian Architectural Decoration Design
Statický výpočet	Jing Kong & Associates Consulting Structural Engineers Inc.

Parametry modelu jednotlivé konstrukce

Model

Model | Hybridní konstrukce ze dřeva a oceli

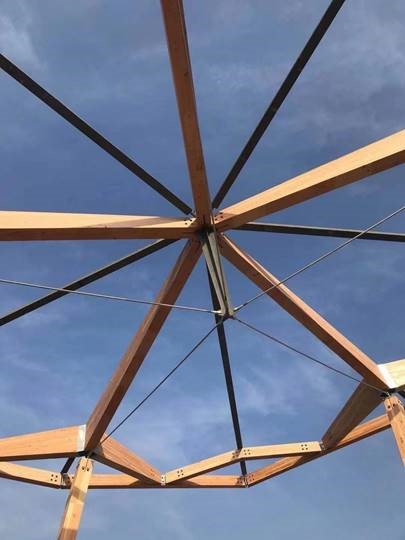

Hybridní konstrukce budovy zahrnuje masivní dřevěnou konstrukci se sloupy a nosníky s náběhy z lepeného lamelového dřeva a také ocelové prvky, jako tlakové diagonály, tahové pruty a výztužné prvky skryté ve střeše nad hlavní konstrukcí.

Střešní konstrukce se skládá z jednotlivých opakujících se konstrukcí, které připomínají rozkvetlé květy. Společně tvoří tyto květinové prvky architektonický celek dokonalého tvaru. Jednotlivé konstrukce jsou uloženy vždy na 5 sloupech o výšce mezi 5 a 7 metry.

Spodní konec sloupů je upevněn ocelovými částmi a závitovými tyčemi lepenými do lamelového dřeva. Závitové tyče lepené do lamelového dřeva jsou použity také pro momentové spoje na Y spojích střešního rámu. V programu RFEM pro statické výpočty byla modelována celá konstrukce, ověřeny průřezy prutů a stanoveny síly pro posouzení spojů. Dále byl použit přídavný modul RF-STABILITY pro globální analýzu květinové konstrukce na vzpěr a pro lokální analýzu vzpěru u tlakových diagonál.

Projektová kancelář JKA z kanadského Vancouveru poskytla veškeré služby v oblasti masivní dřevěné konstrukce od předběžného návrhu až po návrh spojů. Společnost JKA je odborníkem na masivní dřevěné konstrukce a nabízí svým zákazníkům řešení s ohledem na integritu, jednoduchost a styl.

Umístění projektu

Yangxin, provincie Šan-tung

Čína

Klíčová slova

Dřevo Ocel Hybridní Střecha Střešní konstrukce Lepené lamelové dřevo
