中国阳信游客中心

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

新建成的游客中心位于中国山东阳信。

客户 Canada Wood Shanghai Headquarters
www.canadawood.cn
建筑设计 Shanghai Lvjian Architectural Decoration Design
结构设计 Jing Kong & Associates Consulting Structural Engineers Inc.
jka20.ca

结构单元的模型参数

模型

该建筑采用钢木混合结构,木构件包括变截面层板胶合木梁和柱,钢构件包括中柱、拉杆以及隐藏在主体结构屋顶中的加固构件。

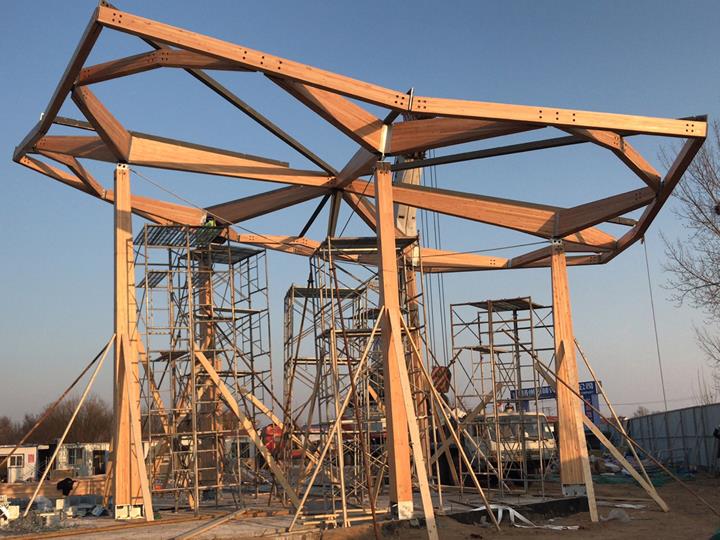

屋顶结构由重复的结构单元组成,每个结构单元都像一朵盛开的梨花。 这些花朵组合在一起,形成了一个完美的建筑形式。 每个结构单元都由 5 根柱子支承,高度在 5 到 7 米之间。

柱子的下部通过钢构件和植入胶合木中的螺纹杆固定。

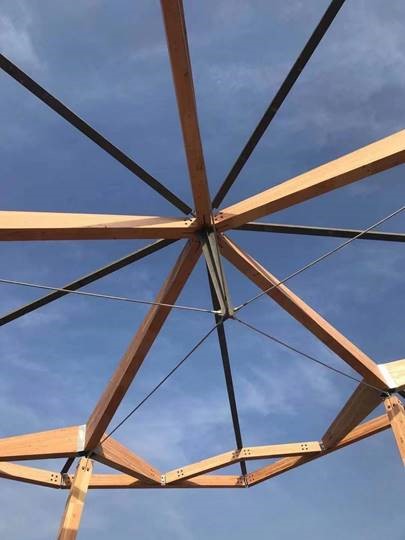

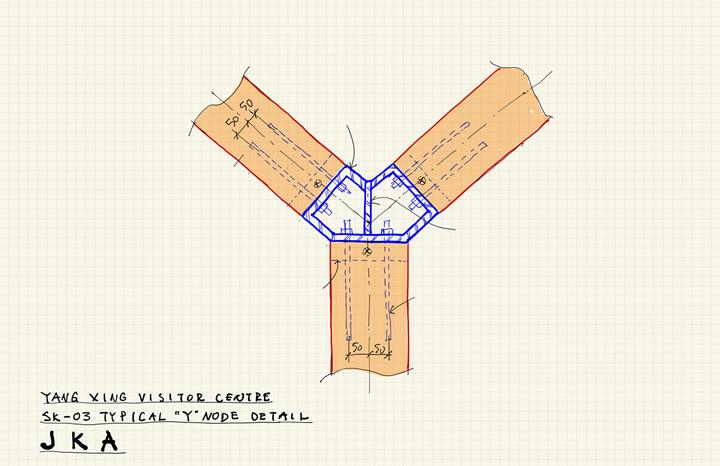

屋顶结构 Y 形节点处的弯矩连接也使用了植入胶合木中的螺纹杆。

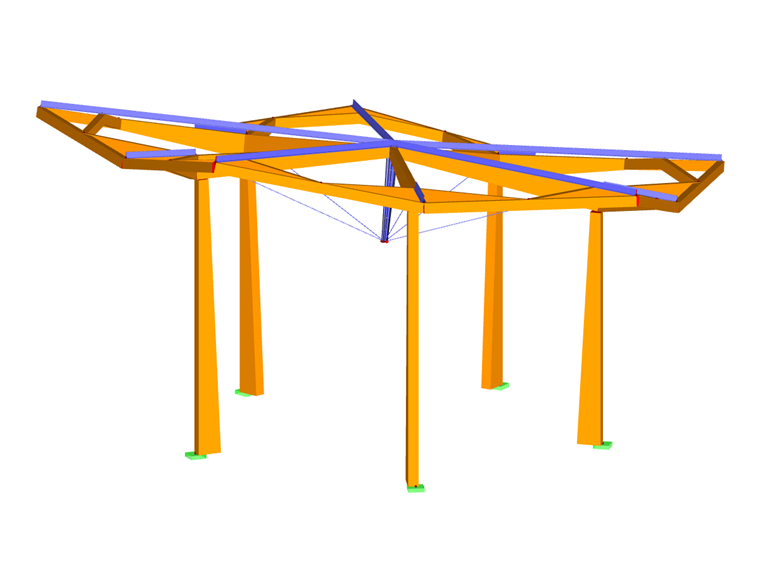

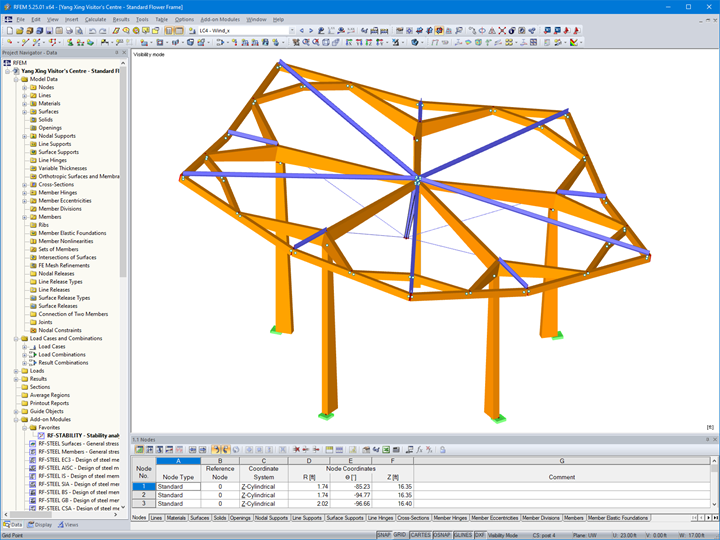

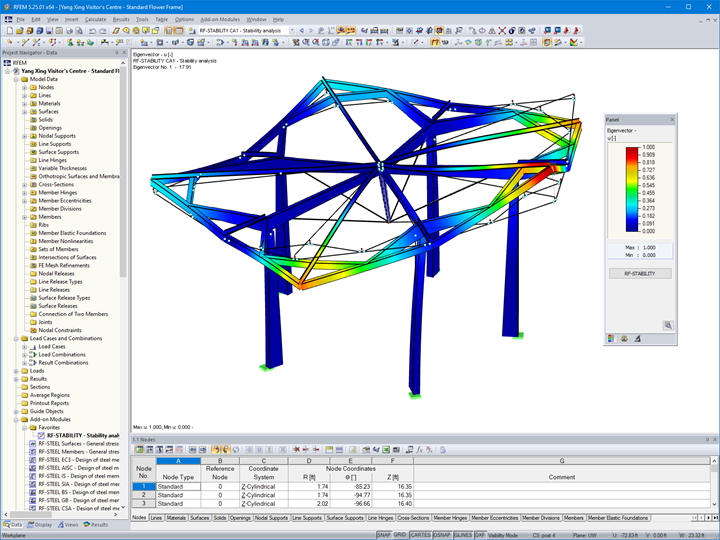

使用结构分析软件 RFEM 可以建立完整的结构模型,检查构件截面尺寸,以及进行连接设计。 此外,还使用了附加模块 RF-STABILITY 对花瓣形结构进行了整体屈曲分析,以及对中柱进行了局部屈曲分析。

位于加拿大温哥华的 JKA 工程公司为客户提供了从初步设计到连接设计的全程专业咨询。 JKA 是一家经验丰富的木结构设计公司,为客户提供风格独具且全面的解决方案。

项目位置

山东阳信
中国

关键词

木结构 钢结构 混合 屋顶 屋顶结构 层板胶合木
