Centro de visitantes em Yangxin, China

Projeto de cliente da Dlubal

Voltar à Galeria de Projetos

CP 001200 | Centro de visitantes em Yangxin, China

01

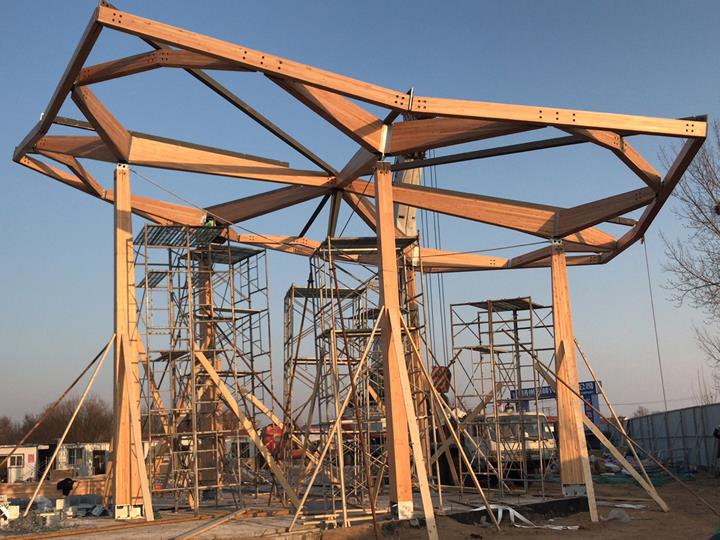

Instalação de um elemento individual (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

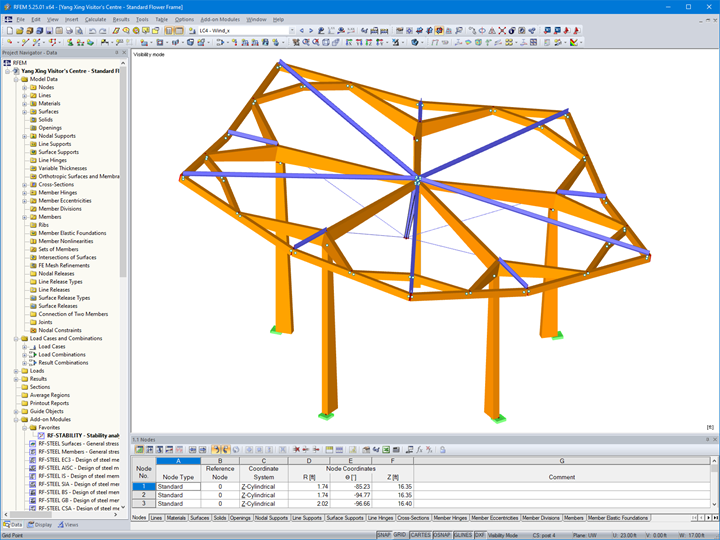

Modelo 3D de um elemento individual no RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

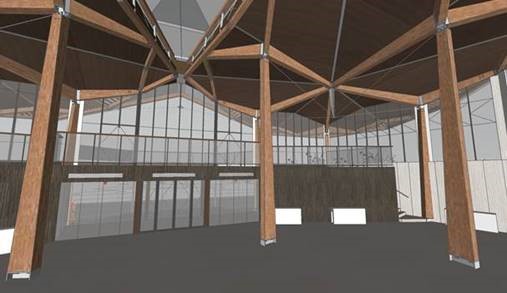

Interior do centro de visitantes (Animation, © Jing Kong & Associates Consulting Structural Engineers Inc.)
01
Modelo 3D de um elemento individual no RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

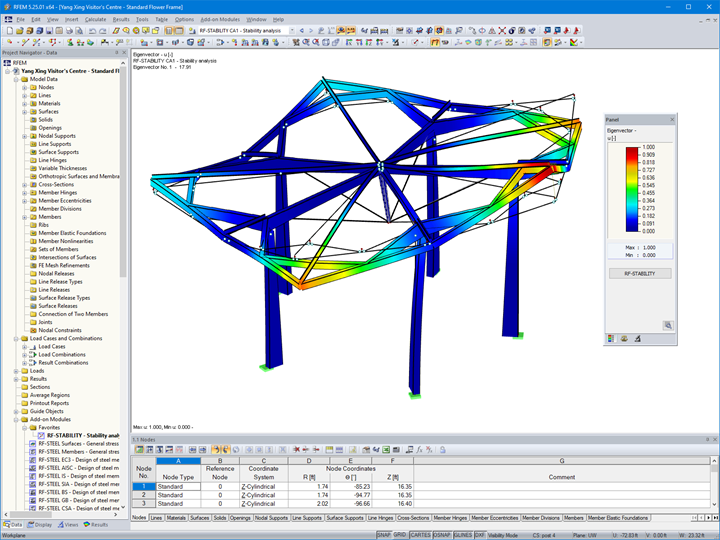

Primeira forma própria calculada no RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01

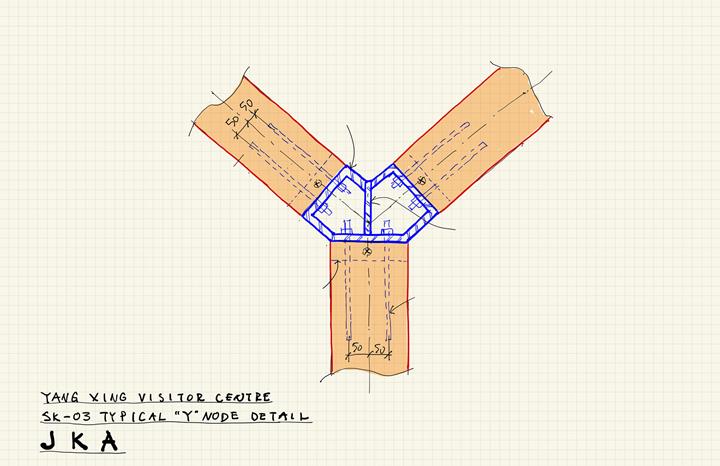

Esboço desenhado à mão de uma ligação em forma de Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
01
O novo centro de visitantes está localizado em Yangxin, na província de Shandong, na China.

Voltar à Galeria de Projetos

25 de março de 2021

001200

Estruturas de madeira

Estruturas de aço

O novo centro de visitantes está localizado em Yangxin, na província de Shandong, na China.

Cliente	Canada Wood Shanghai Headquarters www.canadawood.cn
Arquiteto	Shanghai Lvjian Architectural Decoration Design
Planeamento estrutural	Jing Kong & Associates Consulting Structural Engineers Inc. jka20.ca

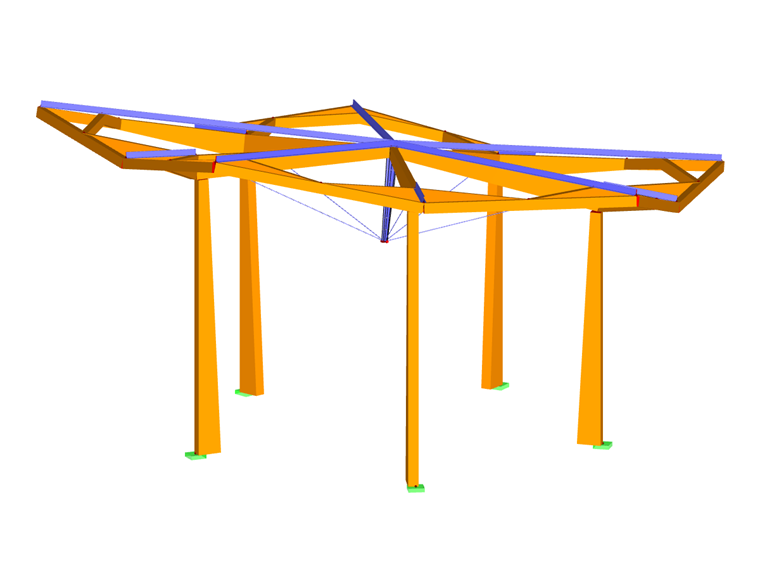

Parâmetros de modelo de um elemento individual

Modelo

Modelo | Estrutura híbrida de madeira e aço

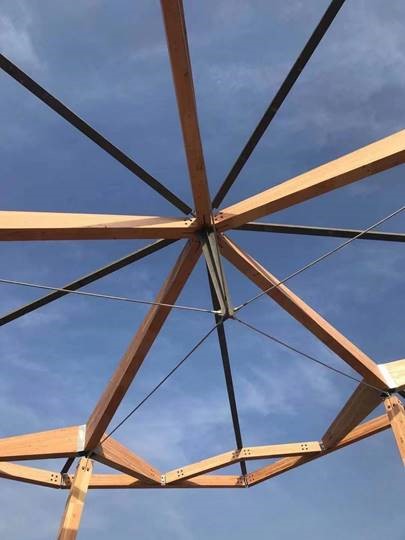

A construção híbrida do edifício inclui uma estrutura de madeira maciça com pilares e vigas de secção variável de madeira laminada colada, bem como elementos de aço, tais como escoras de compressão, tirantes e elementos de reforço ocultados na cobertura da estrutura principal.

Toda a estrutura da cobertura é constituída por estruturas individuais repetitivas que fazem lembrar flores a desabrochar. O conjunto desses elementos de flor resulta numa unidade arquitetónica com uma forma perfeita. Cada uma das estruturas individuais está apoiada em 5 pilares com uma altura de 5 a 7 metros.

A parte inferior dos pilares é fixada por elementos de aço e barras roscadas fixadas na madeira laminada colada para tornar possível a ligação. Para as ligações de momento das conexões em forma de "Y" da estrutura da cobertura, também são utilizadas barras roscadas fixadas na madeira laminada colada. O programa de cálculo estrutural RFEM foi utilizado para modelar a estrutura completa, controlar as secções das barras e determinar as forças para o dimensionamento das ligações. Além disso, foi utilizado o módulo adicional RF-STABILITY para realizar a análise de encurvadura global para a estrutura em forma de flor e a análise de encurvadura local para as escoras de compressão.

A empresa de engenharia JKA, de Vancouver, Canadá, prestou todos os serviços de consultoria relacionados com a estrutura de madeira maciça, desde o dimensionamento preliminar ao dimensionamento das ligações. A JKA é uma empresa especializada em estruturas de madeira maciças que oferece aos seus clientes soluções de integridade, simplicidade e beleza.

Local do projeto

Yangxin, província de Shandong

China

Palavras-chave

Madeira Aço Híbrido Cobertura Estrutura da cobertura Madeira laminada colada
