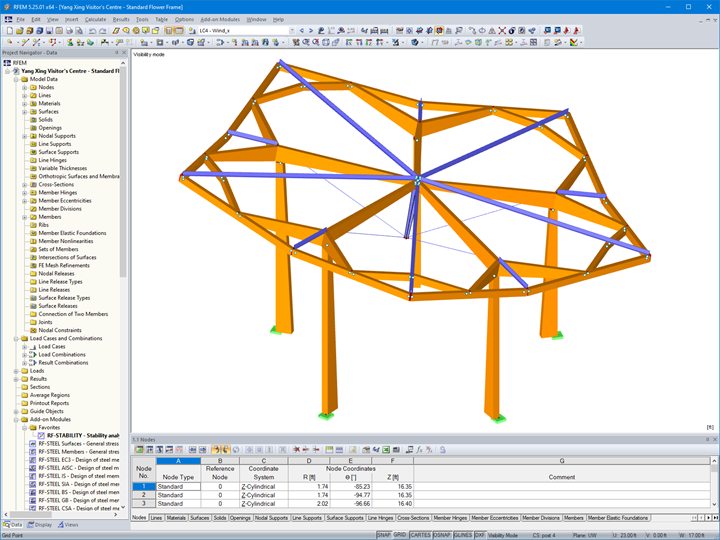

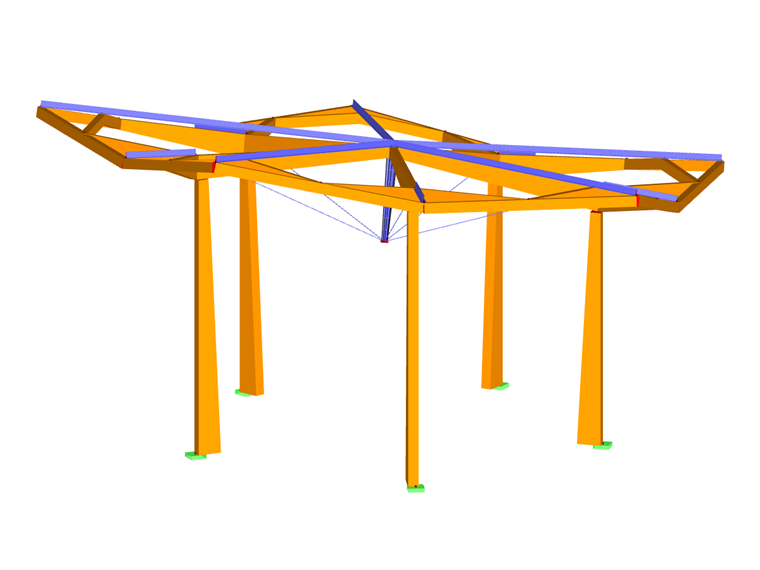

![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
01
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-

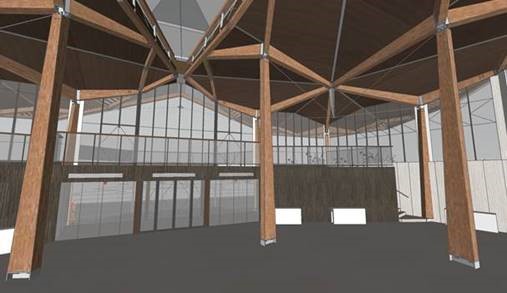

![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
01
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
01
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-

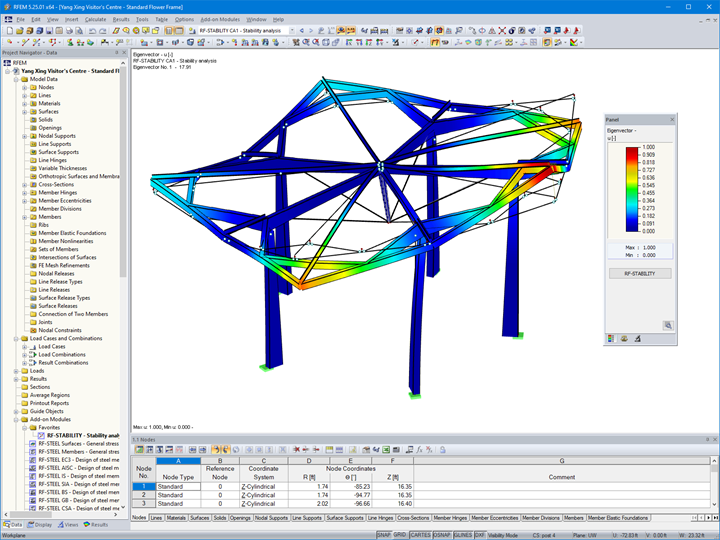

![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
01
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-

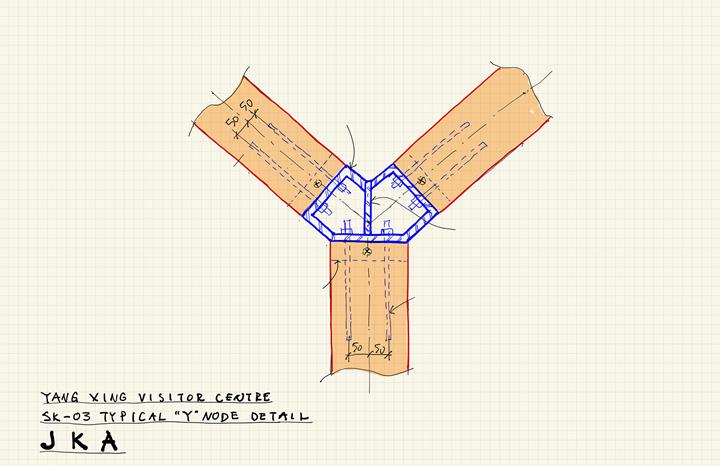

![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
01
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
01
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
02
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-

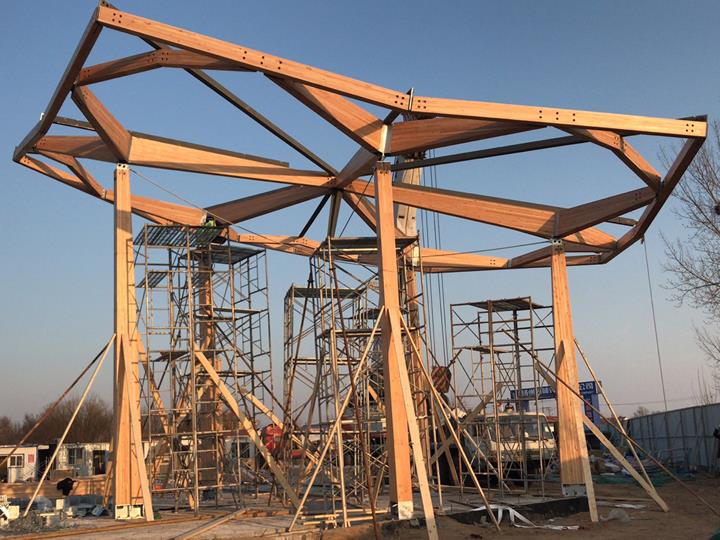

![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-

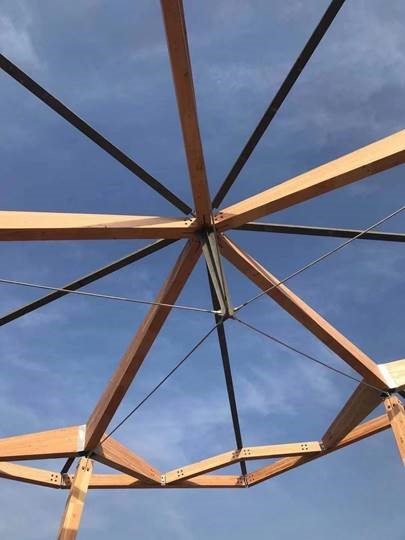

![Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
02
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
03
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![]()
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
04
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![]()
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
05
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
05
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
05
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
06
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![]()
06
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
07
Obraz - Instalacja węzła kalenicy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Indywidualna struktura krzewów podczas budowy (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Renderowanie wnętrza Centrum dla odwiedzających (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Kształt pierwszej postaci obliczony w RF-STABILITY (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Odręczny szkic połączenia w kształcie litery Y (© Jing Kong & Associates Consulting Structural Engineers Inc.)
-
07
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Model 3D pojedynczego elementu w RFEM (© Jing Kong & Associates Consulting Structural Engineers Inc.)]()
07
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
Nowe centrum turystyczne znajduje się w Yangxin w chińskiej prowincji Shandong.
| Klient |
Canada Wood Shanghai Headquarters www.canadawood.cn |
| Architekt | Shanghai Lvjian Architectural Decoration Design |
| Obliczenia konstrukcyjne |
Jing Kong & Associates Consulting Structural Engineers Inc. jka20.ca |
Parametry modelu pojedynczego elementu
Model
Na hybrydową konstrukcję budynku składają się masywne elementy z drewna klejonego (słupy i belki ze skosami) oraz elementy stalowe takie jak rozpora ściskana centrum zadaszenia, cięgna prętowe i dodatkowe elementy usztywniające, ukryte w dachu konstrukcji głównej.
Dach składa się z identycznych, indywidualnych segmentów konstrukcji, które kształtem przypominają kwitnące kwiaty gruszy. Segmenty te tworzą wspólnie przyjemną dla oka kompozycję architektoniczną. Poszczególne konstrukcje są zamontowane na 5 podporach o wysokości od 5 do 7 metrów.
Dolna część słupów jest mocowana za pomocą elementów stalowych a połączenie zrealizowane jest za pomocą prętów wklejanych w słupy. Pręty tego typu zostały również zastosowane w połączeniach przenoszących momenty zginające (węzły typu Y) w ramach szkieletu dachu. Oprogramowanie do analizy statyczno-wytrzymałościowej RFEM wykorzystano do zamodelowania całości konstrukcji, zwymiarowania elementów składowych i określenia sił dla obliczeń połączeń. Ponadto, wykorzystano dodatkowy moduł RF-STABILITY do przeprowadzenia analizy stateczności globalnej konstrukcji w kształcie kwiatu oraz lokalnej analizy wyboczeniowej stalowej rozpórki w centrum.
Za całość usług związanych z konstrukcją drewnianą, od projektu wstępnego po obliczenia połączeń, odpowiedzialne było biuro inżynierskie JKA z Vancouver z Kanady. JKA jest firmą specjalizującą się w budownictwie z drewna, która oferuje swoim klientom rozwiązania proste, stylowe i korzystne cenowo.
Lokalizacja projektu
Yangxin, prowincja ShandongSłowa kluczowe
Drewno Stal Hybrydowy Dach Konstrukcja dachu Drewno klejone warstwowo
