Строительство двух крытых теннисных кортов в Монмелиане, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

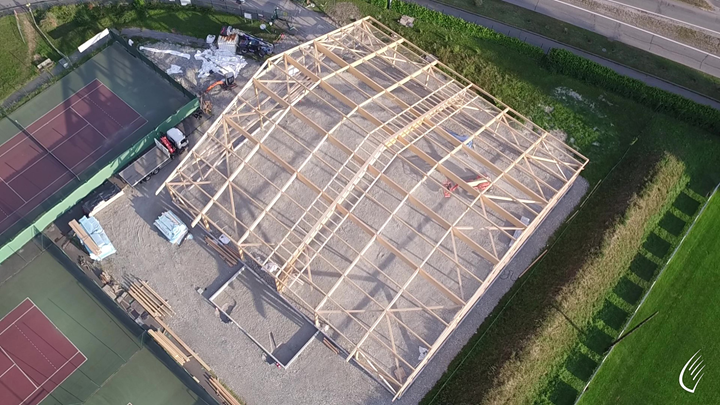

Местное правительство города Монмелиан, который располагается примерно в десяти километрах от города Шамбери в Савойе, решило расширить ассортимент своих спортивных сооружений, инвестировав в новый проект крытого теннисного корта. Ключевым понятием в процессе разработки проекта стало слово «солнце», вдохновленное названием города Montmélian la Solaire. Одной из целей проекта бло максимально эффективное использование солнечного света. Для этого были установлены прозрачные поликарбонатные панели и фотоэлектрические панели площадью 540 м².

Инвестор Город Монмелиан, Франция
Архитектурный проект Agence Morin Rouchère, Л’Ай-ле-Роз
Расчёт конструкций CBS, Шуази-ле-Руа
Деревянная рама Lifteam, Ла-Рошет

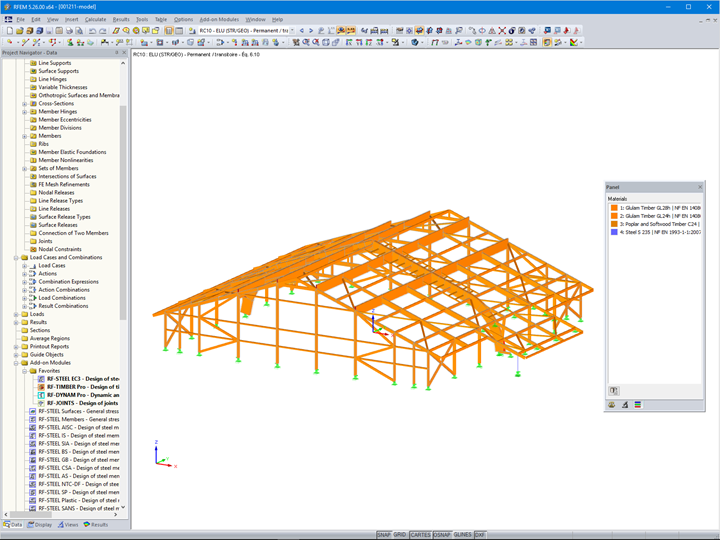

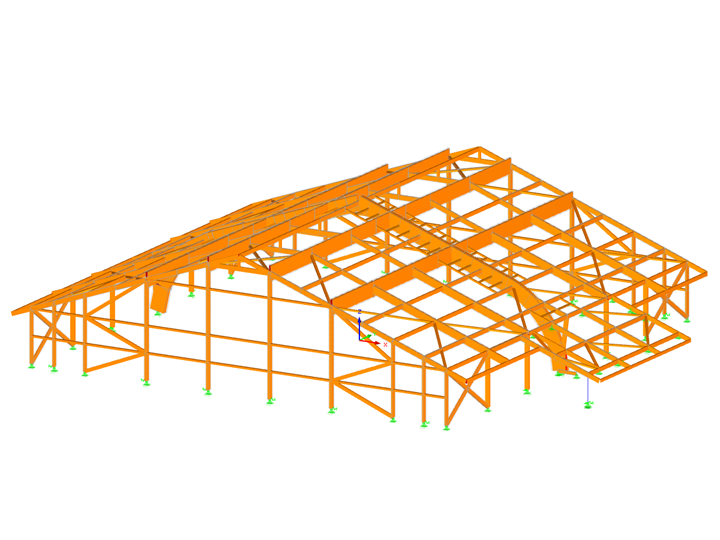

Параметры модели теннисного корта

Модель

Расчет

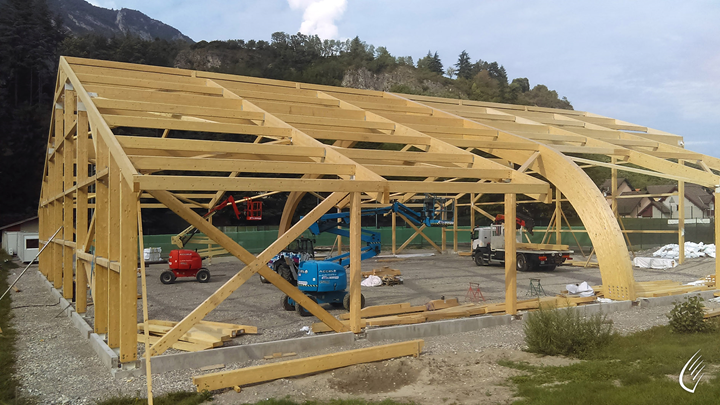

Конструкция выполнена из французского клеёного бруса, что во многом определяет как её структуру и цвет, создающие атмосферу легкости и спокойствия. Проект включает в себя два закрытых теннисных корта и деревянную конструкцию для раздевалки и технических помещений.

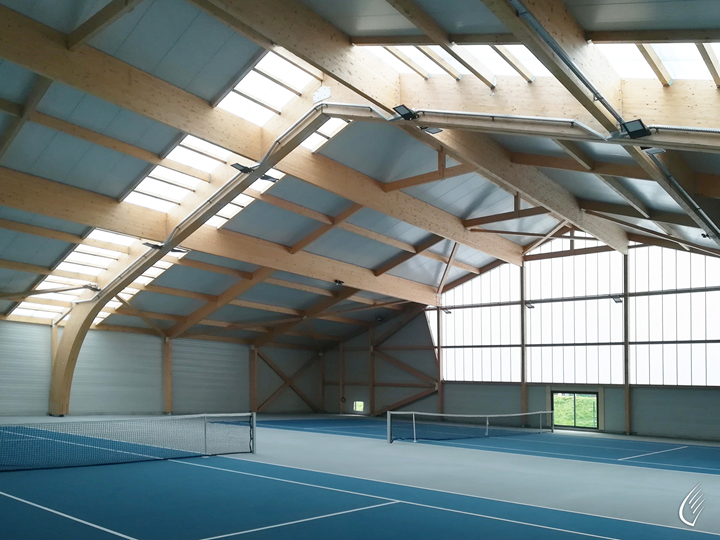

Сам зал затем стоит на шахтных основаниях, соединенных прогонами, которые поддерживают изоляционную стальную обшивку и панели Trespa. Внешние столярные изделия выполнены из алюминия, усиленного изоляционным безопасным остеклением. Для устройства пола корта дополнительно использовалась асфальтовая смола. Для облицовки затем использовалась система сэндвич-панелей, освещенных с помощью солнечных батарей и выделенных полосой из полупрозрачных поликарбонатных панелей, которые также служат эффективными источниками освещения, обеспечивая наличие естественного света в зале и на всех игровых площадках.

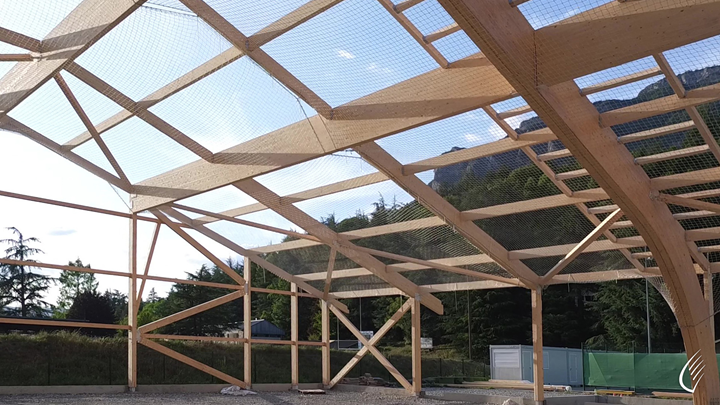

Одной из характерных черт данного проекта является и расположение теннисных кортов, которые ориентированы в направлении несущей нагрузки центральной рамы. Именно она представляет и самый выдающийся элемент конструкции. Трехшарнирный каркас изготовлен из гнутого клеёного бруса высотой более 37 м.

Рамы, стабилизированные с помощью опорных прогонов длиной более 18 метров, эфективно соответствуют ограничениям, установленным в разрешении на строительство, а также в рамках правил Французской федерации тенниса, которые подробно описаны ниже; они требуют, чтобы под потолком оставалось не менее 7 м свободной высоты.

Технические ограничения

Управление Французской федерации тенниса рекомендует, чтобы игровая поверхность достигала размеров 18 х 36 м. В данную поверхность входит как игровая площадка, которая представляет собой прямоугольник длиной 24 м и шириной 11 м, так и свободное пространство размером 6 м за каждой базовой линией и зазор 3,50 м с каждой стороны, чтобы игроки могли беспрепятственно отбивать мяч.

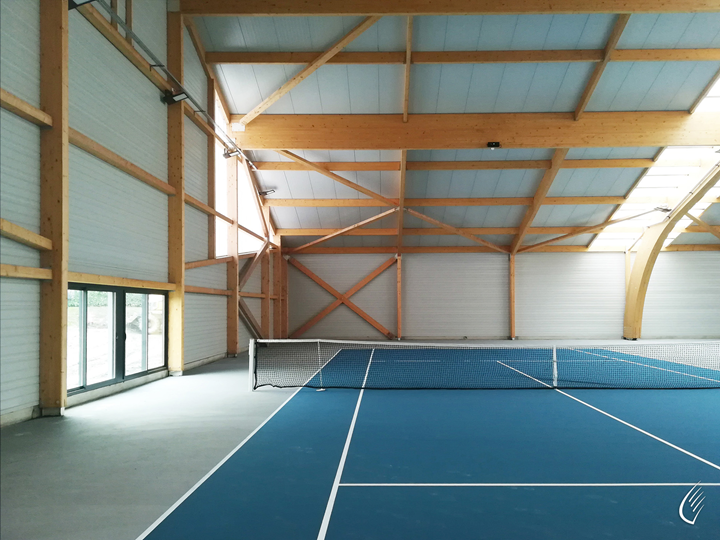

Планировка зала и форма его рамы соответствуют нормативным стадартам: габариты покрытия 2 теннисных кортов составляет приблизительно 37 х 37 метров, а ее высота в свету достигает 7 м.

Программы для расчета конструкций

Расчёт конструкций выполнялся в программе RFEM. Вся деревянная конструкция и арочный каркас были спроектированы по норме Еврокод 5 с использованием дополнительного модуля RF ‑ TIMBER Pro.

Деревянные части, болты и металлические пластины крепления стоек центральной рамы были спроектированы с помощью дополнительного модуля RF -JOINTS Timber - Steel To Timber.

Конструкция представляет собой здание типа X категории 5, находящееся в сейсмической зоне 4 (средняя). Потребовался сейсмический расчёт, который был выполнен с использованием дополнительных модулей RF‑DYNAM Pro - Natural Vibrations и RF‑DYNAM Pro - Equivalent Loads.

С помощью дополнительного модуля RF‑STEEL EC3 был выполнен расчёт стальных балок в соответствии с нормой Еврокод 3.

Расположение проекта

Монмелиан, Франция

Ключевые слова

Деревянная конструкция RFEM RF-TIMBER Pro RF-JOINTS
