Budowa kortów tenisowych w Montmélian we Francji
Projekt klienta
Radni miejscowości Montmélian, położonej około dziesięciu kilometrów od Chambéry w Sabaudii, zdecydowali o poszerzeniu bazy obiektów sportowych, inwestując w budowę krytych kortów tenisowych. Inspiracją dla projektu jest słońce i światło (miejscowość określana jest mianem „słoneczna”) co zostanie pokreślone przez maksymalne wykorzystanie naturalnego oświetlenia wnętrza: zastosowane zostaną półprzezroczyste płyty poliwęglanowe i panele fotowoltaiczne, pokrywające powierzchnię 540 m².
Klient | Miasto Montmélian |
Architekt | Agence Morin Rouchère, L'Haÿ-les-Roses |
Obliczenia konstrukcyjne | CBS, Choisy-le-Roi |
Drewniana rama | Lifteam, La Rochette |
Parametry modelu kortu tenisowego
Model
Projektowanie

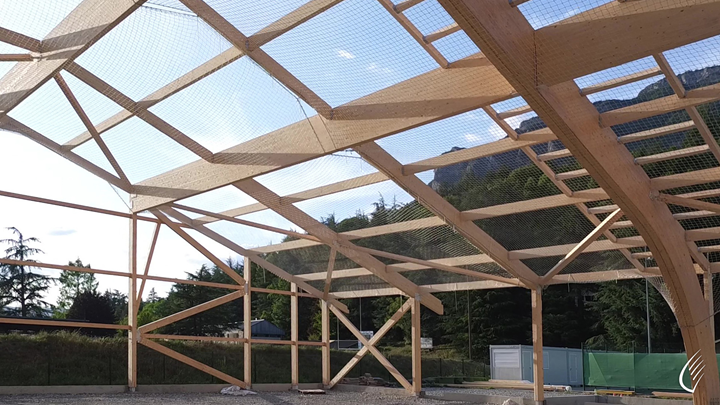

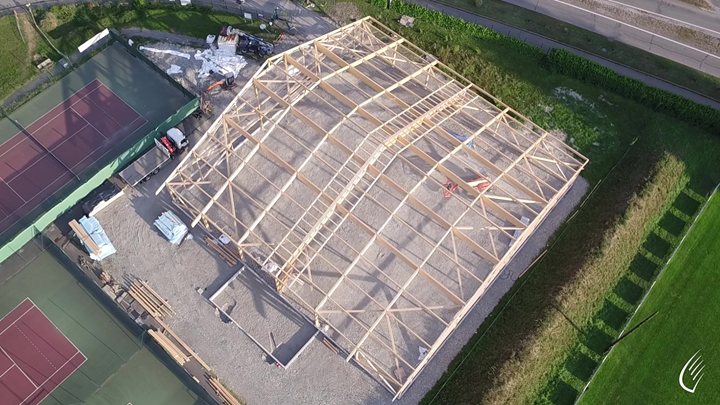

Konstrukcja wykonana jest z francuskiego drewna klejonego warstwowo, którego gatunek i kolorystyka dają poczucie lekkości i estetycznego wykonania. Obiekt obejmuje dwa kryte korty tenisowe wraz z szatniami osłoniętymi ścianami o konstrukcji szkieletowej, drewnianej.

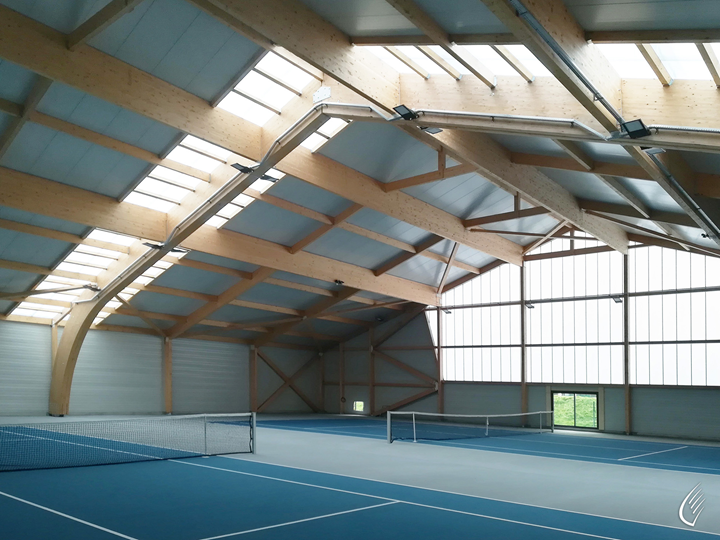

Hala posadowiona jest na palach wierconych, połączonych za pomocą belek podtrzymujących izolowaną okładzinę stalową i panele Trespa. Zewnętrzna fasada wykonana jest z aluminium wzmocnionego szkłem izolacyjnym. Do wykonania posadzki kortu użyto żywicy na asfalcie. Cała konstrukcja jest pokryta systemem osłonowym z płyt warstwowych z panelami słonecznymi i pasem półprzezroczystych płyt poliwęglanowych, dzięki którym wnętrze hali i korty są również oświetlane naturalnym światłem.

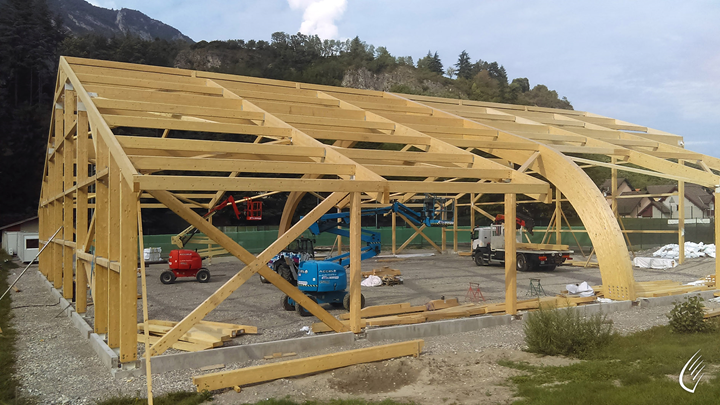

Szczególną cechą kortów jest ich lokalizacja. Są one zorientowane w kierunku nośnym ramy środkowej co stanowi dominujący aspekt konstrukcji. Trójprzegubowa rama jest wykonana z zakrzywionych belek z drewna klejonego warstwowo, a jej rozpiętość wynosi ponad 37 m.
Ramy stabilizowane przez podpierające je płatwie o rozpiętości ponad 18 metrów skutecznie spełniają ograniczenia wprowadzone w pozwoleniu na budowę oraz w przepisach Francuskiej Federacji Tenisowej (szczegółowo opisane poniżej). Mówią one zwłaszcza o wymogu zapewnienia wolnej przestrzeni pod sufitem o wysokości 7 metrów.
Ograniczenia techniczne
Kierownictwo sportowe Francuskiego Związku Tenisowego zaleca, aby powierzchnia do gry miała wymiary 18 m x 36 m. Powierzchnia ta obejmuje pole gry, które jest prostokątem o długości 24 m i szerokości 11 m, z odstępem około 6 m za każdą linią bazową i prześwitem około 3,50 m z każdej strony, aby umożliwić graczom uderzenie piłki bez przeszkód.

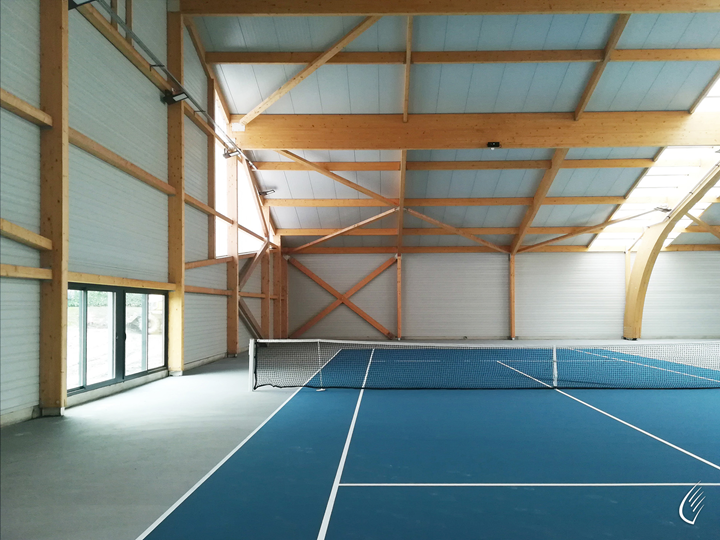

Układ hali i kształt ramy zapewniają zgodność z wytycznymi, a obwiednia o wymiarach około 37 x 37 m obejmuje 2 korty tenisowe o wysokości 7 metrów w świetle.
Oprogramowanie do obliczeń konstrukcyjnych

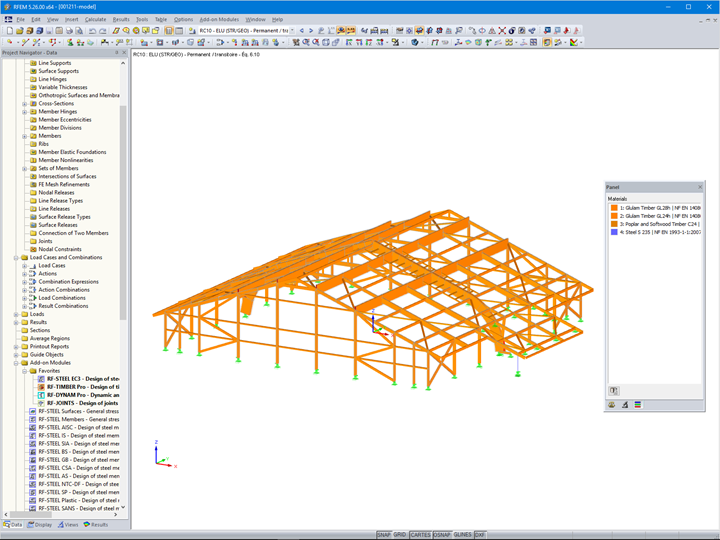

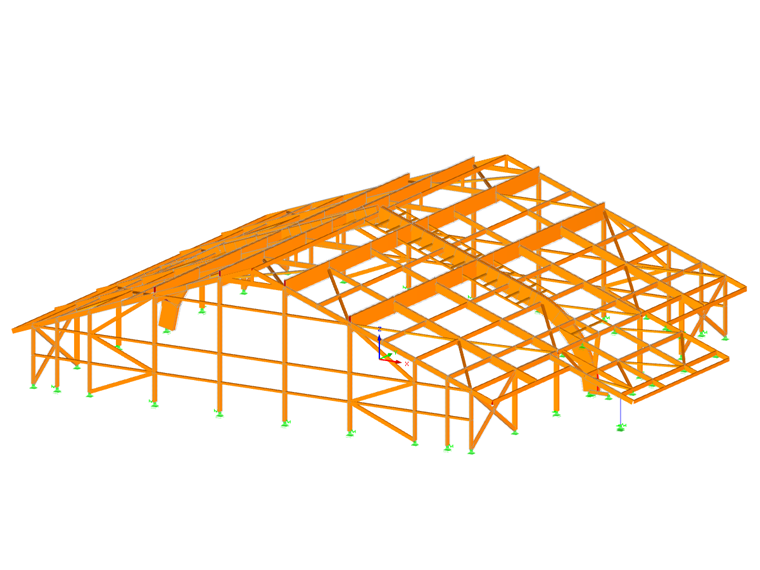

Wymiarowanie konstrukcji zostało przeprowadzone w programie RFEM. Cała konstrukcja drewniana oraz rama łukowa zostały zwymiarowane w module dodatkowym RF-TIMBER Pro, zgodnie z Eurokodem 5.
Sprawdzenie elementów drewnianych, śrub i metalowych mocowań nóg ramy centralnej było możliwe dzięki modułowi RF -JOINTS Timber - Steel To Timber.
Konstrukcja jest budynkiem typu X, należącym do kategorii 5, znajdującym się w strefie sejsmicznej 4 (średnia). Z tego względu konieczna była specjalna weryfikacja w modułach RF-DYNAM Pro-Natural Vibrations i RF DYNAM Pro-Equivalent Loads w zakresie obciążeń sejsmicznych.
Dzięki modułowi dodatkowemu RF-STEEL EC3 belki stalowe zostały zaprojektowane zgodnie z Eurokodem 3.
Lokalizacja projektu
Montmélian, FrancjaSłowa kluczowe
Konstrukcja drewniana RFEM RF-TIMBER Pro RF-JOINTS
