Construcción de dos pistas de tenis cubiertas en Montmélian, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El ayuntamiento de Montmélian, situado a unos diez kilómetros de Chambéry en Saboya, ha decidido ampliar su oferta de instalaciones deportivas invirtiendo en este nuevo proyecto de pistas de tenis cubiertas. Esta brillante perspectiva de luz y sol, inspirada originalmente en la designación de la ciudad "Solar Montmélian", simboliza el corazón de este proyecto resaltado por la explotación de la máxima luz natural, la cual está compuesta por láminas de policarbonato translúcido y paneles fotovoltaicos que cubren los 540 m² de la instalación.

Inversor Ayuntamiento de Montmélian, Francia
Arquitecto: Agence Morin Rouchère, L'Haÿ-les-Roses
Diseño estructural CBS, Choisy-le-Roi
Estructura de madera Lifteam, La Rochette

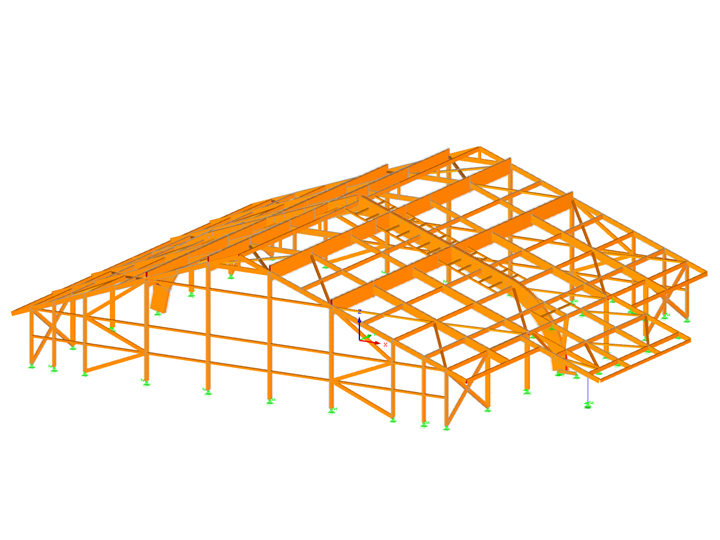

Parámetros del modelo de la pista de tenis

Modelo

Proceso de diseño

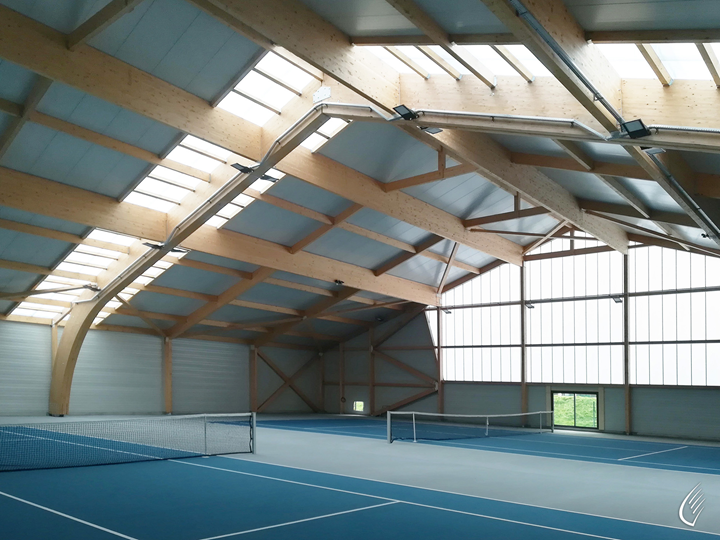

La estructura está hecha de madera laminada encolada francesa, definida principalmente por su esencia y color, proporcionando una perspectiva relajante de ligereza. Contiene dos canchas de tenis cubiertas y un área de vestuarios protegida por muros de estructura de madera.

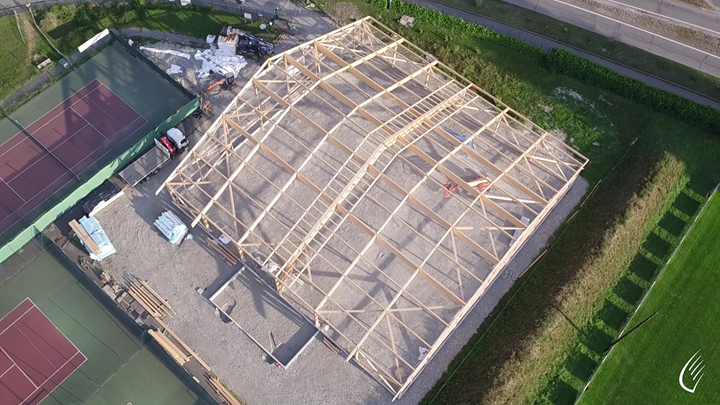

La nave está construida sobre pozos de cimentación conectados por largueros que soportan el revestimiento metálico aislado y los paneles Trespa. La carpintería exterior es de aluminio con acristalamientos aislantes de seguridad. Además, se utilizó una resina sobre el asfalto para realizar el suelo de la pista. Toda la estructura está recubierta por un sistema de recubrimiento de paneles sándwich iluminado por paneles solares y resaltado por una tira de paneles de policarbonato translúcido que también actúa como una fuente de iluminación eficiente que proporciona luz natural dentro de la sala y a través de las áreas de juego.

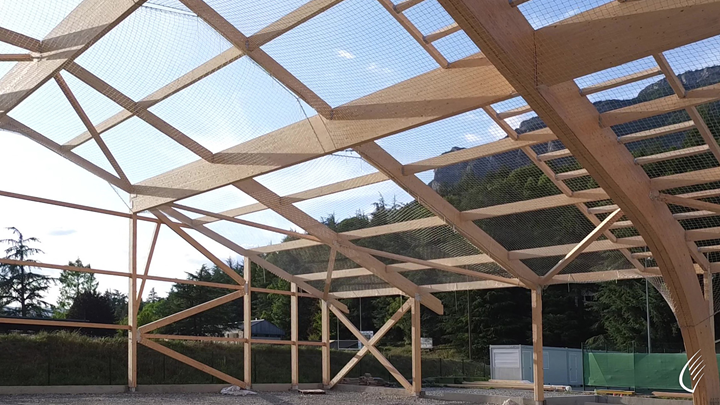

Una característica específica que define este proyecto es la ubicación de las pistas de tenis. Están orientados dentro de la dirección de carga del pórtico central, el cual es el elemento principal de la estructura. El pórtico de tres articulaciones está realizado en madera laminada encolada curvada con un alcance de 37 m.

Los pórticos, estabilizados mediante correas de apoyo que se extienden a lo largo de 18 metros, cumplen eficientemente las restricciones impuestas en el permiso de construcción y de las regulaciones de la Federación Francesa de Tenis, que se detallan a continuación, requiriendo específicamente una altura libre de 7 metros por debajo del techo.

Restricciones técnicas

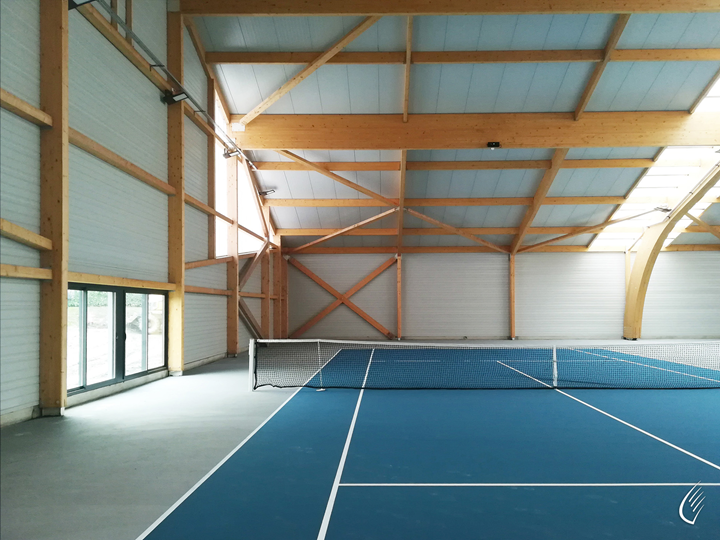

La dirección deportiva de la Federación Francesa de Tenis recomienda una superficie de juego de 18 x 36 m. Esta superficie integra el área de juego, la cual es un rectángulo de 24 m de largo y 11 m de ancho, así como un retranqueo de unos 6 m detrás de cada línea de fondo y un espacio libre de unos 3,50 m en cada lado para permitir que los jugadores golpeen la pelota sin obstáculos.

La disposición del pórtico y su forma cumplen con las normas reglamentarias con una envolvente de aproximadamente 37 x 37 m cubriendo las 2 pistas de tenis con una altura libre de 7 metros.

Software de cálculo estructural

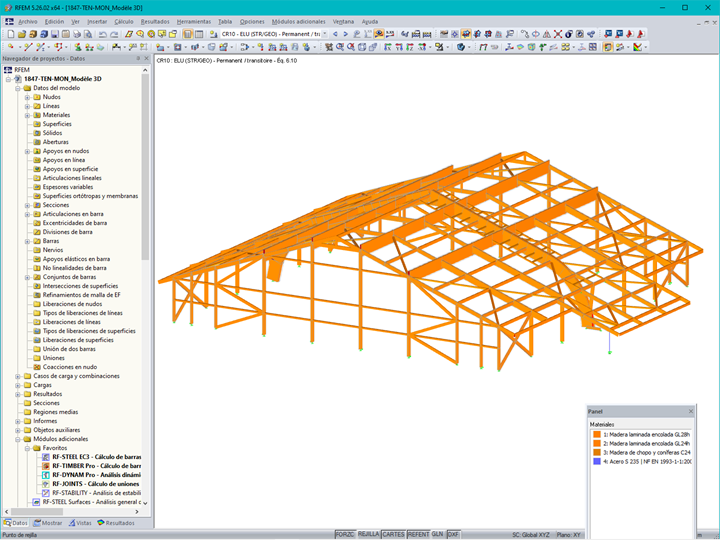

El cálculo de la estructura se realizó en el software RFEM. Toda la estructura de madera, así como el pórtico arqueado, se verificaron en el módulo adicional RF-TIMBER Pro según el Eurocódigo 5.

Las partes de madera, pernos y placas metálicas de la fijación de las patas del pórtico central se pudieron comprobar con el módulo RF-JOINTS Timber - Steel To Timber.

La estructura se erige como un edificio tipo X de 5ª categoría ubicado en la zona sísmica 4 (media). Esto necesitó verificaciones específicas bajo las cargas sísmicas tratadas con los módulos RF-DYNAM Pro - Natural Vibrations y RF DYNAM Pro - Equivalent Loads.

Gracias al módulo adicional RF-STEEL EC3, las vigas de acero se dimensionaron según el Eurocódigo 3.

Ubicación del proyecto

Montmélian, Francia

Palabras clave

Estructura de madera RFEM RF-TIMBER Pro RF-JOINTS
