Construction de deux courts de tennis couverts à Montmélian, France
Projet Client
La ville de Montmélian située à une dizaine de kilomètres de Chambéry en Savoie a décidé d'élargir son offre en équipements sportifs en investissant dans ce nouveau projet de courts de tennis couverts. Le mot soleil inspiré de la dénomination " Montmélian la solaire " de la ville était au cœur du projet avec l'apport d'un maximum de lumière naturelle, réalisé grâce à des plaques de polycarbonate translucide et l'installation de 541 m² de panneaux photovoltaïques.
Propriétaire | Ville de Montmélian |
Architecte | Agence Morin Rouchère, L'Haÿ-les-Roses |
Calcul de structure | CBS, Choisy-le-Roi |
Charpente bois | Lifteam, La Rochette |
Paramètres du modèle de court de tennis
Modèle
Conception

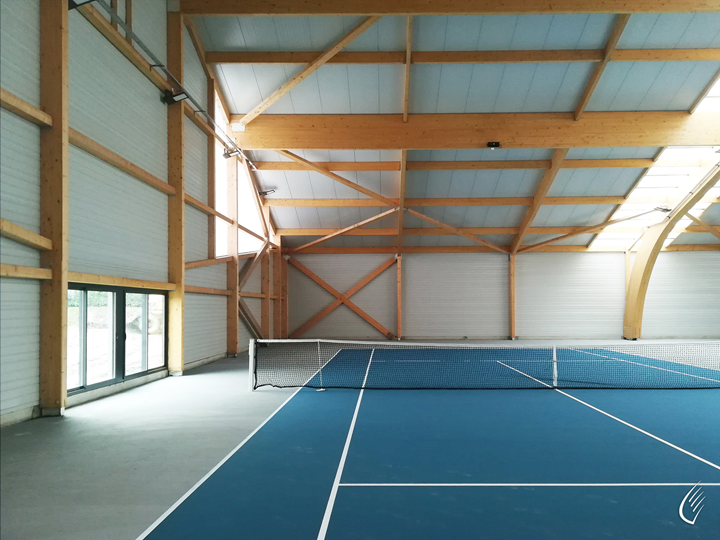

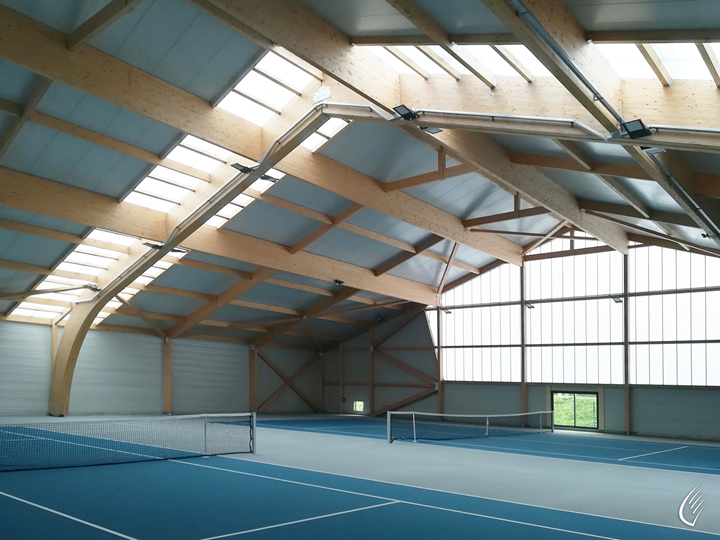

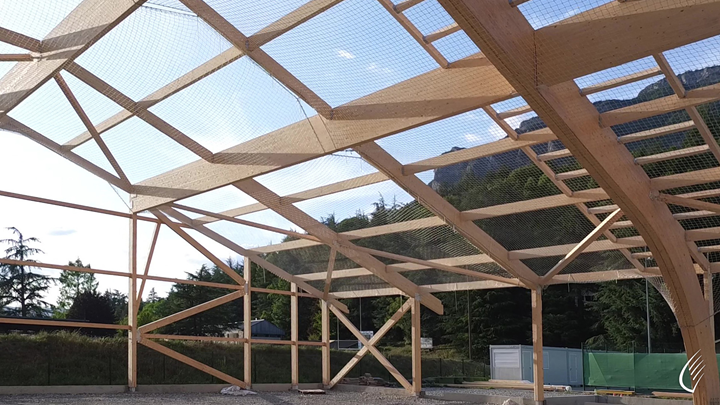

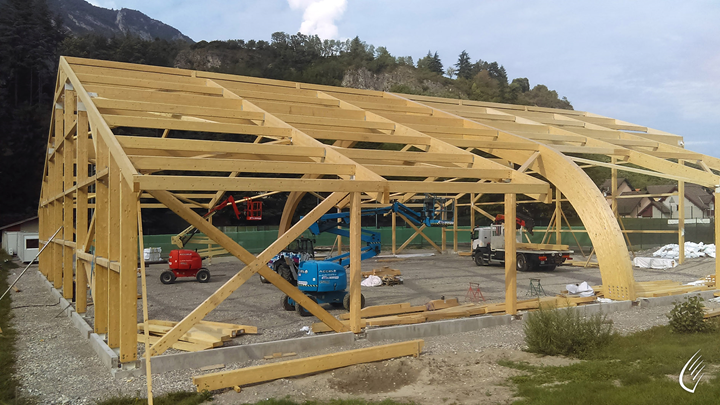

La structure est réalisée en bois lamellé-collé français dont l'essence et la couleur apporte de la légèreté et un confort visuel. Elle abrite deux courts de tennis couverts et une zone de vestiaires réalisée en murs à ossature bois.

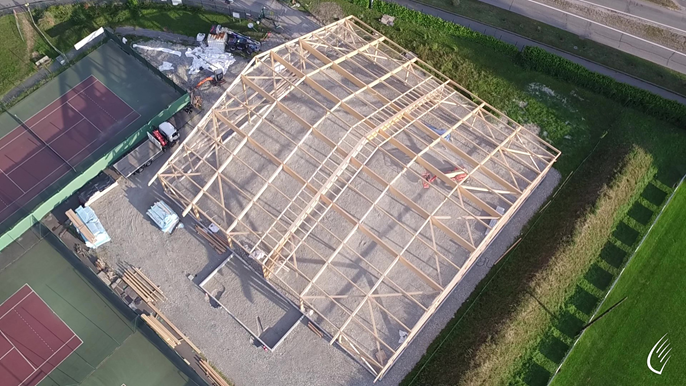

La halle est bâtie sur des fondations en puits reliées par des longrines qui supportent le bardage métallique isolé et les panneaux Trespa. Les menuiseries extérieures sont en aluminium avec un vitrage de sécurité isolant et une résine sur enrobé a été utilisée pour réaliser le sol sportif. L'ensemble est protégé par une couverture en panneaux sandwichs recevant des panneaux solaires et également une bande de panneaux de polycarbonate translucide faisant aussi office de source de lumière pour un éclairage naturel à l'intérieur de la salle et sur les aires de jeu.
L'une des particularités du projet est la position des courts de tennis. Ils sont orientés dans le sens porteur du portique central, qui est l'élément principal de la structure. Le portique tri-articulé est réalisé en bois lamellé collé cintré et a une portée de 37 m.
Les portiques stabilisés par des pannes principales de 18 mètres de portées ont permis de répondre aux contraintes du permis de construire et de la Fédération Française de Tennis qui sont détaillées ci-après avec notamment une hauteur libre sous plafond de 7 mètres.
Contraintes techniques
La direction sportive de la Fédération Française de Tennis recommande une surface de jeu de 18 m x 36 m. Cette surface intègre l'aire de jeu qui est un rectangle de 24 m de long sur 11 m de large ainsi qu'un recul de fond de 6m environ derrière chaque ligne de fond de court et d'un dégagement de 3,50 m environ sur chaque côté pour permettre aux joueurs de frapper la balle sans gênes occasionnées.
La disposition de la halle et sa forme de charpente sont conformes aux normes réglementaires avec une enveloppe d'environ 37 x 37 mètres couvrant les 2 courts de tennis à une hauteur libre de 7 mètres.
Outils de calcul nécessaires

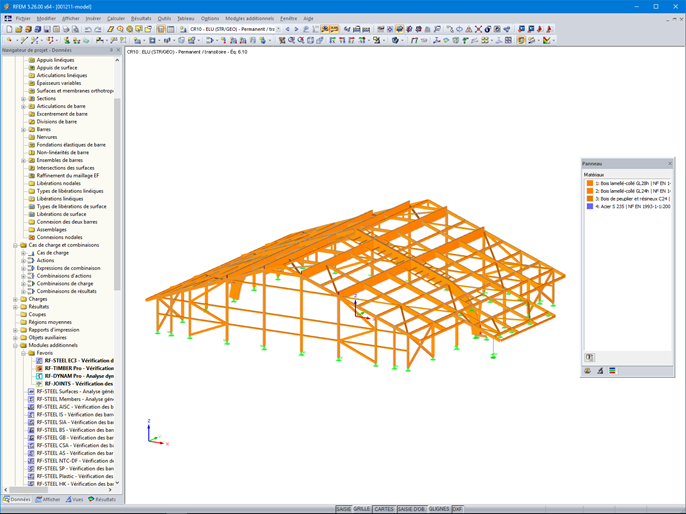

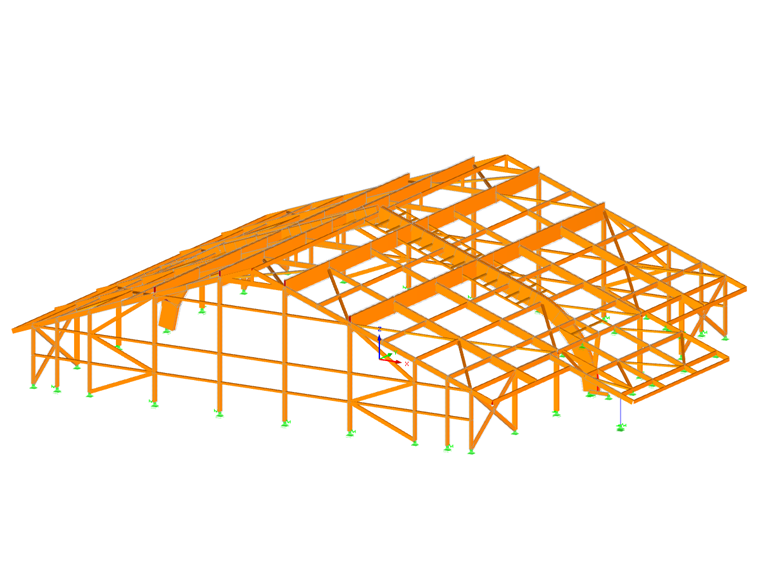

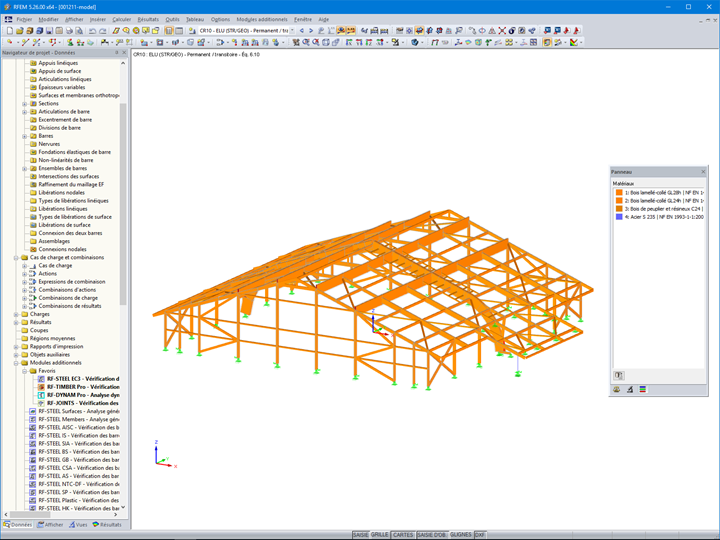

L'étude de la structure a été réalisée sur le logiciel RFEM. L'ensemble de la structure bois et le portique cintré ont été vérifiés dans le module RF-TIMBER Pro selon l'Eurocode 5.
Les parties bois, boulons et plaques métalliques de la fixation des pieds du portique central ont pu être vérifiées avec le module RF-JOINTS Timber - Steel To Timber.
Le bâtiment est un ERP de type X de 5ème catégorie situé en zone sismique 4 (moyenne). Cela a nécessité des vérifications sous les sollicitations sismiques traitées avec les modules RF-DYNAM Pro-Natural Vibrations et RF DYNAM Pro - Equivalent Loads.
Grâce au module RF-STEEL EC3, les poutres en acier ont été dimensionnées selon l'Eurocode 3.
Adresse du projet
Montmélian, FranceMots-clés
Structure en bois RFEM RF-TIMBER Pro RF-Joints
