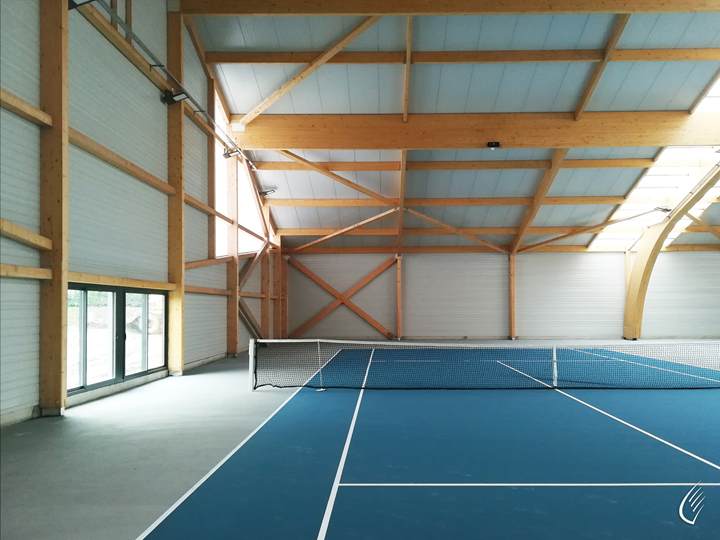

Kryté tenisové kurty v Montmélianu, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Zastupitelstvo města Montmélian, které se nachází asi deset kilometrů od Chambéry v Savojsku, se rozhodlo rozšířit nabídku sportovních zařízení investováním do výstavby dvou nových krytých tenisových kurtů. Pojem slunce, které v Montmélianu jako průkopníku ve výrobě solární energie hraje významnou roli, bylo středobodem i tohoto projektu. Cílem bylo využít co nejvíce přírodního světla, což se také díky instalaci průsvitných polykarbonátových desek a 540 m² fotovoltaických panelů podařilo.

Investor Město Montmélian, Francie
Architektonický návrh Agence Morin Rouchère, L'Haÿ-les-Roses, Francie
Statický výpočet CBS, Choisy-le-Roi, Francie
Dřevěný rám Lifteam, La Rochette, Francie

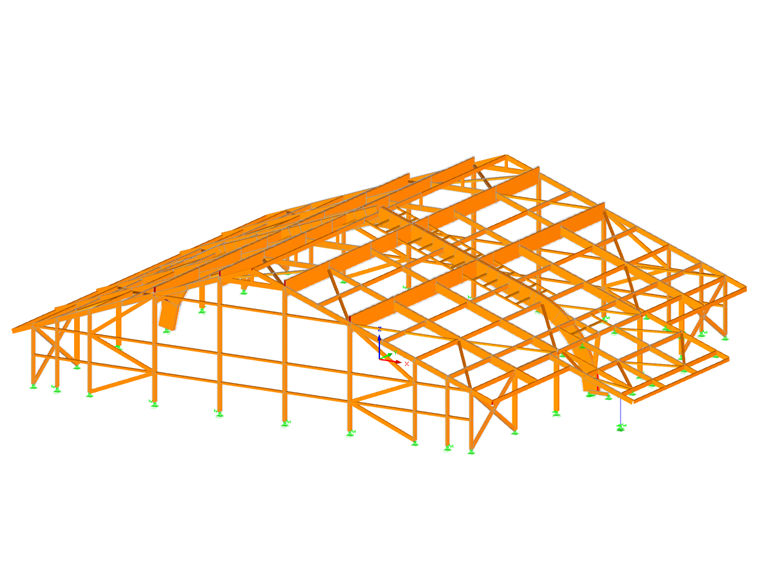

Parametry modelu tenisové haly

Model

Posouzení

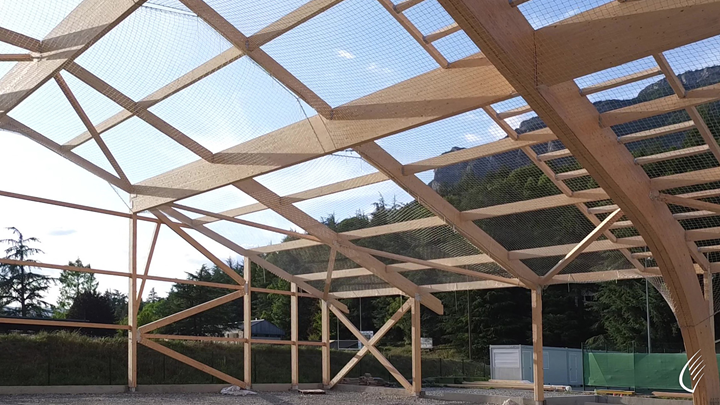

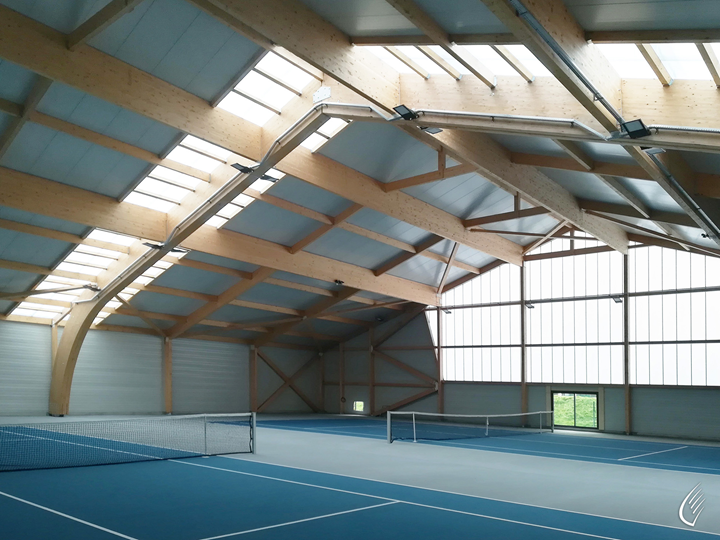

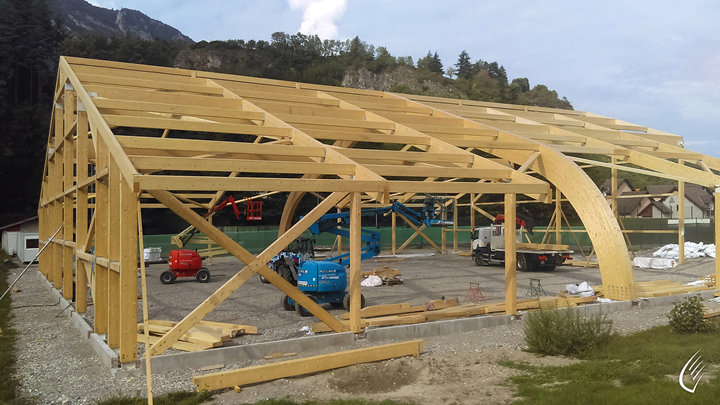

Konstrukce je vyrobena z francouzského lepeného lamelového dřeva, které především svou specifickou strukturou a barvou přináší lehkost a pohledový komfort. Projekt zahrnuje dva kryté tenisové kurty a dřevěnou stěnovou konstrukci zázemí s šatnou.

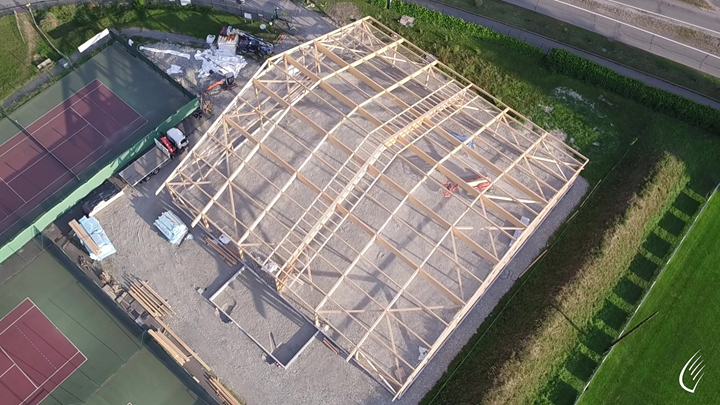

Hala je založena na šachtových základech propojených podélnými nosníky, které nesou kovové krycí plechy a desky Trespa. Vnější konstrukce se skládají z hliníkového rámu s bezpečnostním izolačním sklem a pro povrch kurtu byla použita pryskyřice na asfaltovém podkladu. Celá konstrukce je zakryta sendvičovými panely, které nesou solární panely, a dále průsvitnými polykarbonátovými deskami, které slouží jako efektivní zdroj světla tím, že propouštějí přirozené denní světlo do haly a na hrací plochy.

Zvláštnost tohoto projektu představuje umístění tenisových kurtů. Řídí se nosným směrem středového rámu, který představuje hlavní prvek konstrukce. Trojkloubový rám s rozpětím 37 m je vyroben ze zakřiveného lepeného lamelového dřeva.

Rámy stabilizované podpěrnými vaznicemi o délce 18 metrů odpovídají dovoleným konstrukčním požadavkům i požadavkům Francouzské tenisové federace, které uvedeme níže; především se pak jedná o volnou výšku 7 metrů.

Technické požadavky

Sportovní vedení Francouzské tenisové federace doporučuje hrací plochu 18 m x 36 m. Plocha zahrnuje tenisový dvorec ve tvaru obdélníku o délce 24 m a šířce 11 m s přilehlou volnou zónou bez překážek do vzdálenosti asi 6 m za každou základní čárou a 3,5 m od podélné čáry na každé straně, aby hráčům nebylo bráněno v zasažení míče.

Uspořádání haly i její rámová konstrukce odpovídá příslušným normám s pláštěm asi 37 x 37 metrů, který kryje 2 tenisové kurty se světlou výškou 7 metrů.

Výpočetní software

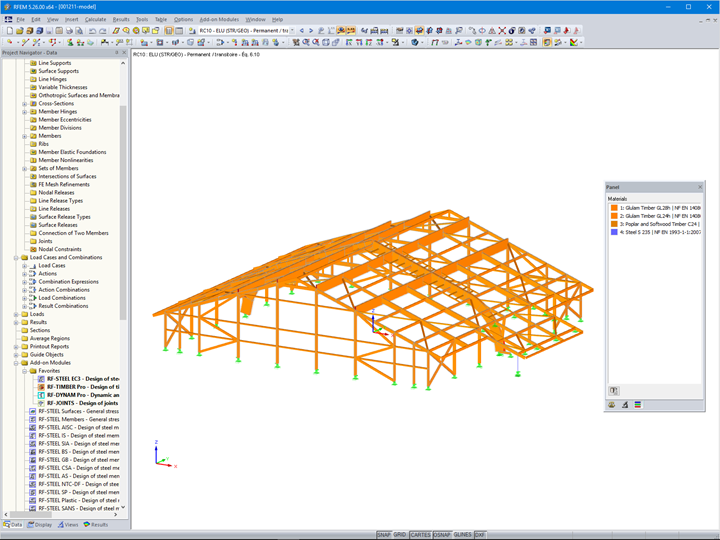

Konstrukce byla posouzena v programu RFEM. Celá dřevěná konstrukce i obloukový rám byly navrženy v přídavném modulu RF-TIMBER Pro podle Eurokódu 5.

Dřevěné části, šrouby a plechy použité k upevnění patek středového rámu byly posouzeny v přídavném modulu RF -JOINTS Timber - Steel To Timber.

V případě haly se jedná o veřejnou stavbu typu X kategorie 5 v seizmické oblasti 4 (střední). Bylo tak třeba provést posouzení na seizmická zatížení v modulech RF-DYNAM Pro - Natural Vibrations a RF DYNAM Pro - Equivalent Loads.

Přídavný modul RF-STEEL EC3 posloužil k posouzení ocelových nosníků podle Eurokódu 3.

Umístění projektu

Montmélian, Francie

Klíčová slova

Dřevěné konstrukce RFEM RF-TIMBER Pro RF-JOINTS
