Construção de dois campos de ténis cobertos em Montmélian, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O município de Montmélian, situado a cerca de dez quilómetros de Chambéry, na Saboia, decidiu expandir a sua oferta em termos de equipamentos desportivos investindo em dois campos de ténis cobertos. A designação "Montmélian la solaire" ilustra bem a importância do sol para a cidade, razão pela qual ocupa um lugar central neste projeto que se destaca pelo aproveitamento máximo da luz natural através de placas de policarbonato translúcidas e da instalação de 540 m² de painéis fotovoltaicos.

Cliente Cidade de Montmélian, França
Arquiteto Agence Morin Rouchère, L'Haÿ-les-Roses, França
Cálculo estrutural CBS, Choisy-le-Roi, França
Pórticos de madeira Lifteam, La Rochette, França

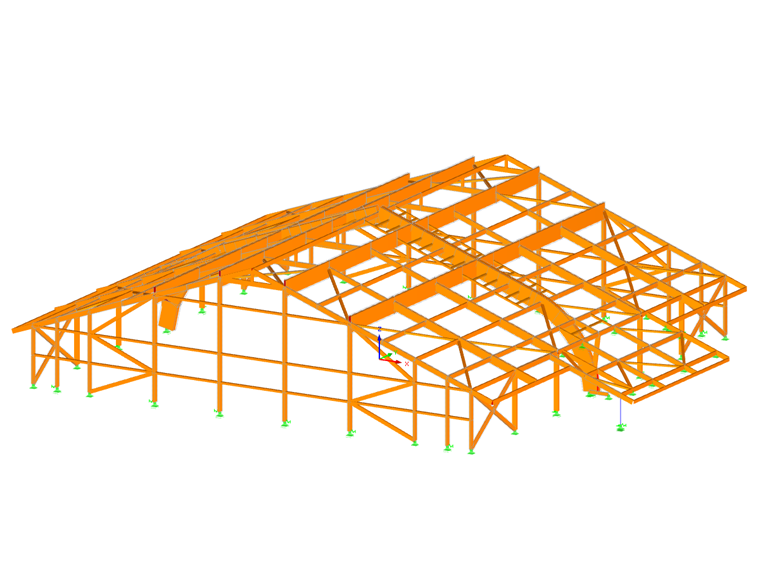

Parâmetros do modelo do campo de ténis

Modelo

Dimensionamento

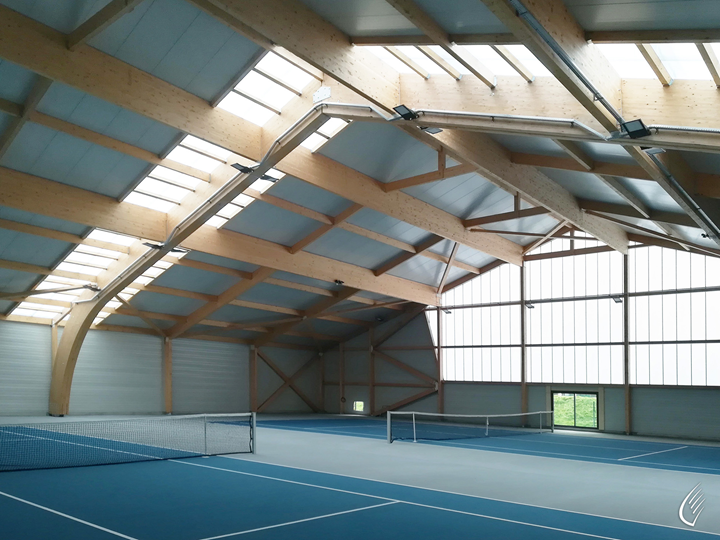

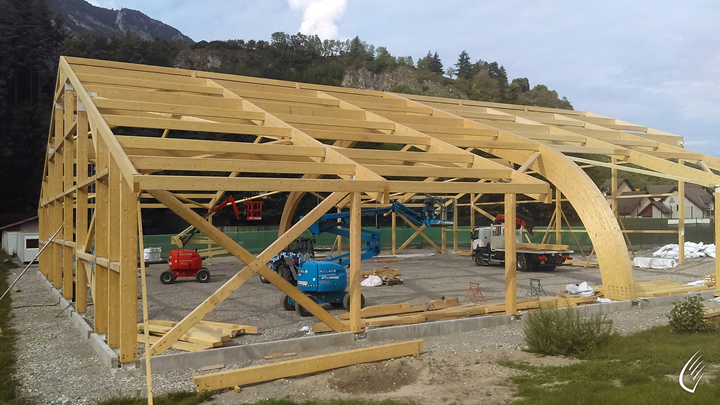

A estrutura é composta por madeira laminada colada francesa, caracterizada principalmente pela sua essência e cor que conferem leveza e conforto visual. Dispõe de dois campos de ténis cobertos e de uma zona de vestiários feita de paredes de estrutura de madeira.

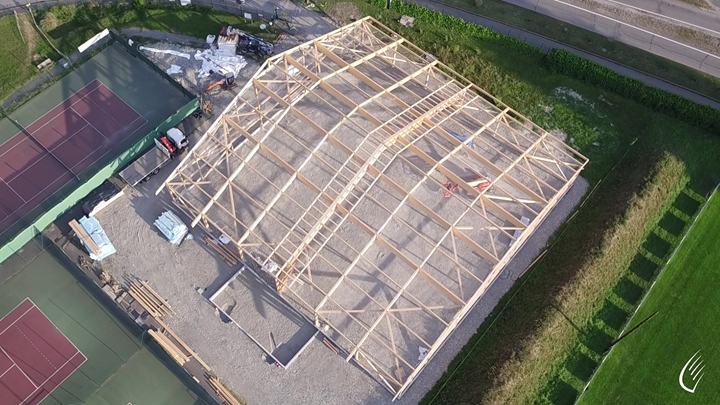

O pavilhão foi construído sobre as fundações de poços unidos por longarinas que suportam o revestimento de aço isolado e os painéis Trespa. A caixilharia externa é de alumínio com vidro de segurança isolante e foi aplicada uma resina sobre o asfalto para configurar o piso do pavilhão. Toda a estrutura foi revestida por um sistema de recobrimento de painéis sandwich com coletores solares e por uma faixa de painéis de policarbonato translúcidos que também atuam como uma fonte de iluminação eficiente que proporciona luz natural ao interior do pavilhão e às áreas de jogo.

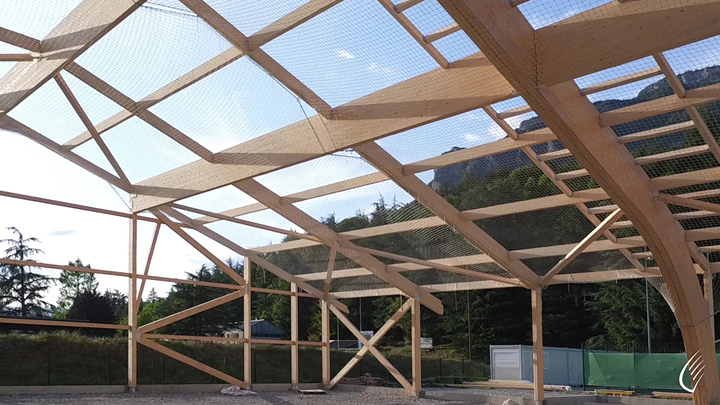

Uma das particularidades deste projeto é a orientação dos campos de ténis. Na verdade, estão orientados de acordo com a direção portante do pórtico central, que é o principal elemento da estrutura. O pórtico triarticulado tem um vão de 37 metros e foi feito em madeira laminada colada curvada.

Os pórticos estabilizados através de madres de apoio com uma extensão de 18 metros cumprem eficazmente os requisitos previstos na licença de construção, bem como nos regulamentos da Federação Francesa de Ténis, que são detalhados abaixo, requerendo especificamente uma altura livre de 7 metros abaixo do teto.

Condições técnicas

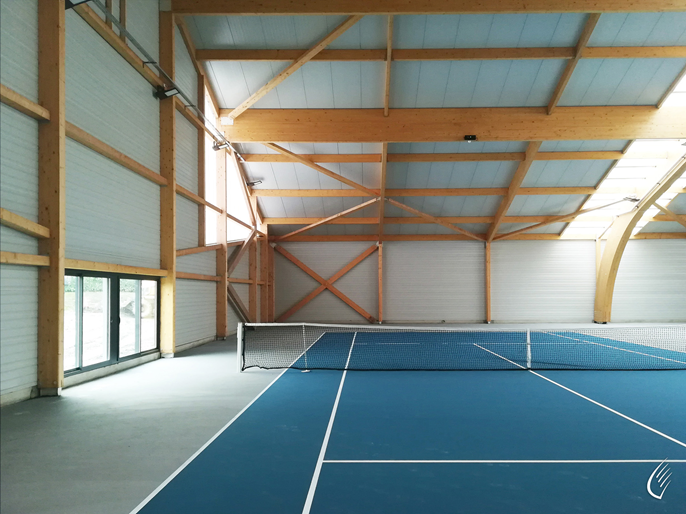

A direção desportiva da Federação Francesa de Ténis recomenda uma superfície de jogo de 18 x 36 metros. Esta superfície compreende a área de jogo que é um retângulo com 24 metros de comprimento e 11 metros de largura, bem como uma área de, aproximadamente, 6 metros atrás de cada linha de fundo para efetuar o serviço e um intervalo de, aproximadamente, 3,50 metros de cada lado para permitir aos jogadores atingir a bola sem obstáculos.

A disposição do pavilhão e a forma da sua estrutura estão em conformidade com as normas regulamentares com uma envolvente de aproximadamente 37 x 37 metros, cobrindo os dois campos de ténis com uma altura livre de 7 metros.

Software de cálculo estrutural

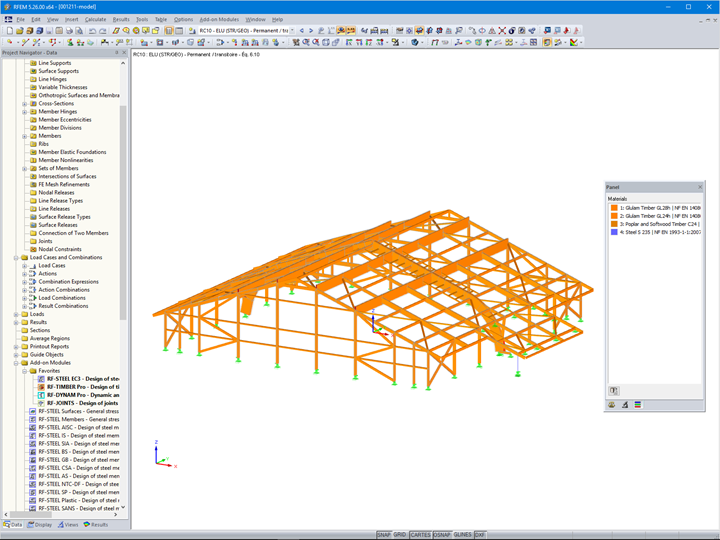

A análise da estrutura foi realizada com o software RFEM. Toda a estrutura de madeira e o pórtico em arco foram verificados no módulo RF-TIMBER Pro segundo o Eurocódigo 5.

As partes de madeira, parafusos e placas de metal da fixação da base do pórtico central foram verificados com o módulo RF-JOINTS Timber - Steel To Timber.

De acordo com a lei francesa, o edifício é um estabelecimento aberto ao público do tipo X de 5.ª categoria localizado numa zona sísmica 4 (média). Em função disso, foram necessárias verificações de cargas sísmicas tratadas com os módulos RF-DYNAM Pro - Natural Vibrations e RF DYNAM Pro - Equivalent Loads.

Graças ao módulo RF-STEEL EC3, as vigas de aço foram dimensionadas segundo o Eurocódigo 3.

Local do projeto

Montmélian, França

Palavras-chave

Estrutura de madeira RFEM RF-TIMBER Pro RF-JOINTS
