法国蒙梅利安网球馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

离萨瓦省尚贝里约 10 公里的蒙梅利安地方议会决定增加其体育活动设施,并投资建造两个新的网球馆。 该建筑的设计主旨是让更多的自然光进入馆内。为此,安装了面积为 540 m² 的半透明聚碳酸酯板和太阳能板。

投资者 蒙梅利安市
建筑设计 Agence Morin Rouchère, L'Haÿ-les-Roses
结构设计 CBS, Choisy-le-Roi
木框架 Lifteam, La Rochette

网球馆模型参数

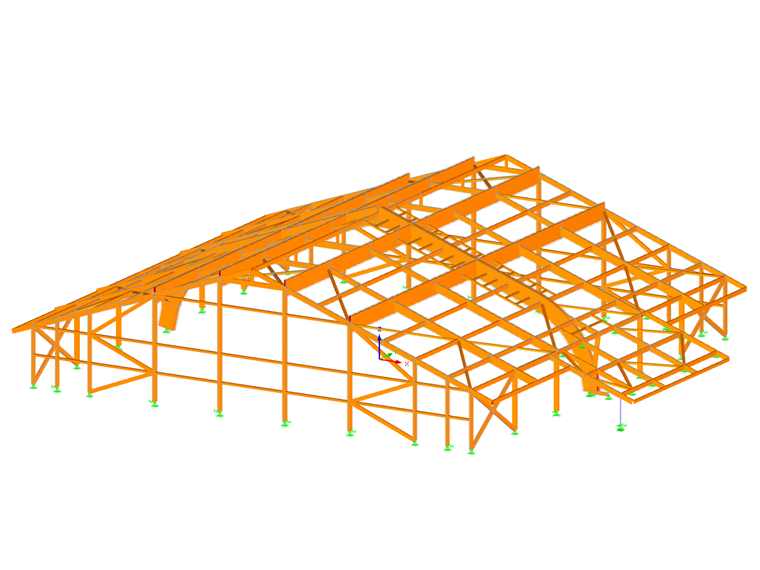

模型

设计

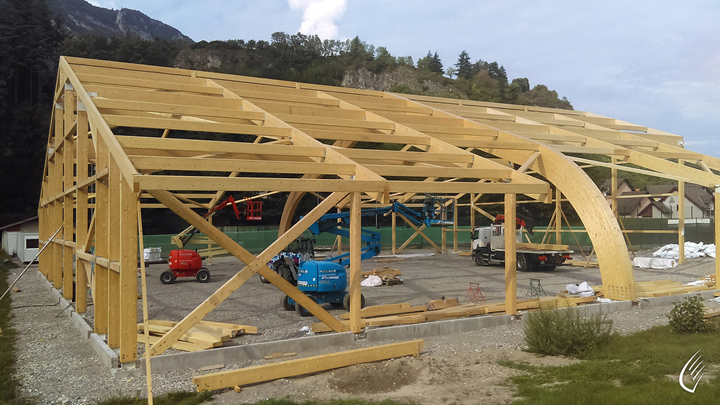

该结构由法国层板胶合木构成。由于木材的材料特性和颜色,使该建筑给人以轻盈舒适的感觉。 该项目包括两个室内网球馆和一个非完全板式预制更衣室。

该网球馆的基础采用桩基础,外墙采用千思板(Trespa),

门窗采用铝合金安全玻璃。球场地面采用沥青基层和丙烯酸面层。

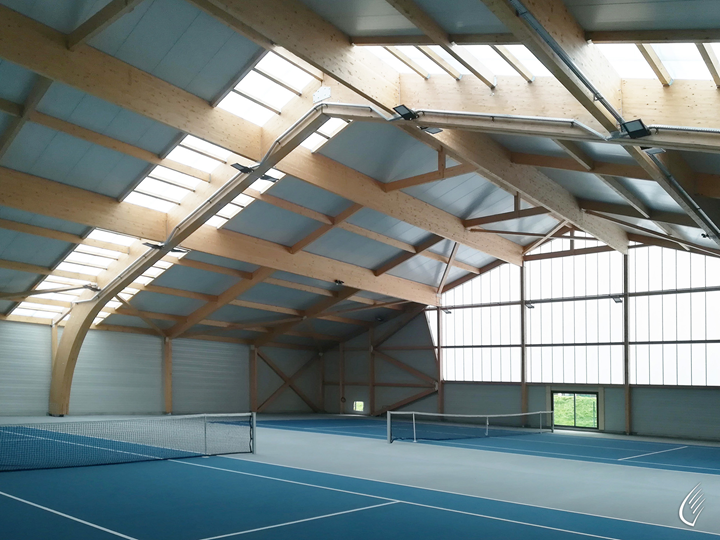

整个结构的屋面,一部分采用屋面夹芯板,并安装太阳能板。另一部分采用半透明聚碳酸酯板,为场馆提供自然采光。

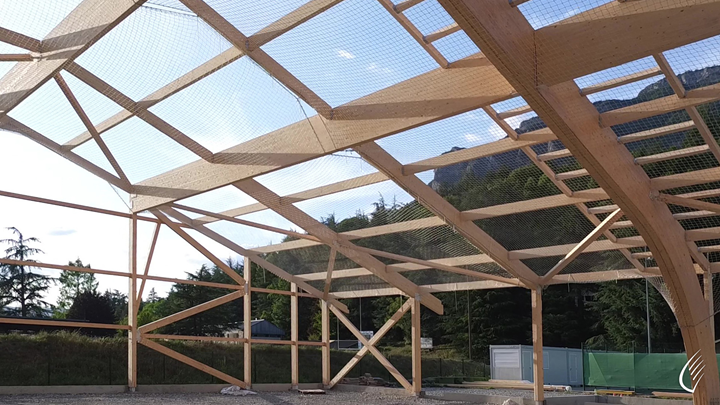

该项目的一个特点是球场场地的布局方向, 参照中间横向主受力刚架进行设置。 该刚架为三铰刚架,由弯曲的层板胶合木制成,长度超过 37 m。

为了符合建筑许可的要求以及法国网球协会的要求,该结构边榀和中间榀间分别设置约 18 米长的檩条。下文将对此进行详细说明,特别是馆内净高度规定为 7 米。

技术要求

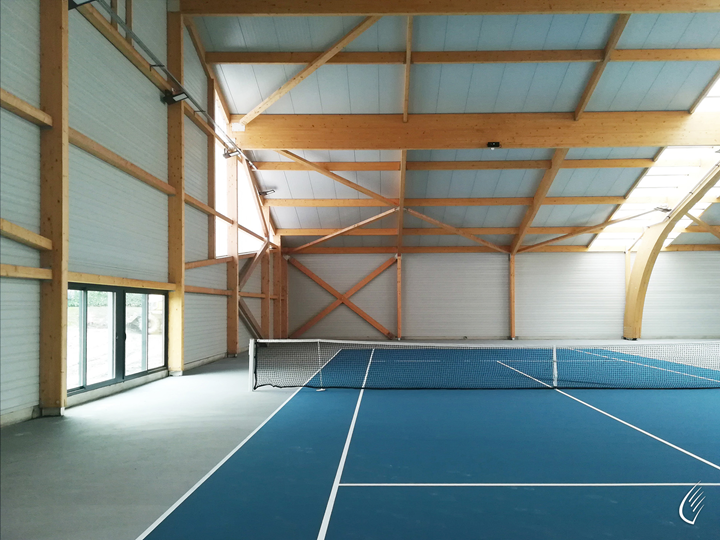

法国网球协会要求网球场地面积为 18 m x 36 m。 在该面积内的有效运动场地是一个长 24 米,宽 11 米的长方形区域,并且底线外约有 6 米,边线外约有 3.50 米的空地,以便球员可以自由跑动击球。

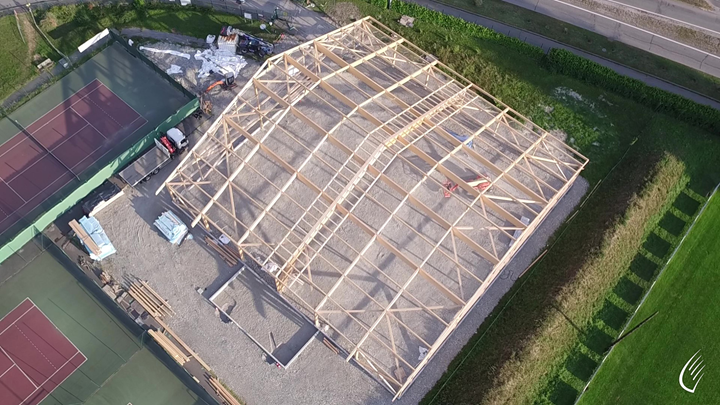

球馆的布局设计和结构形状符合要求,其底面尺寸约为 37 x 37 米,净高为 7 米。

结构分析与设计软件

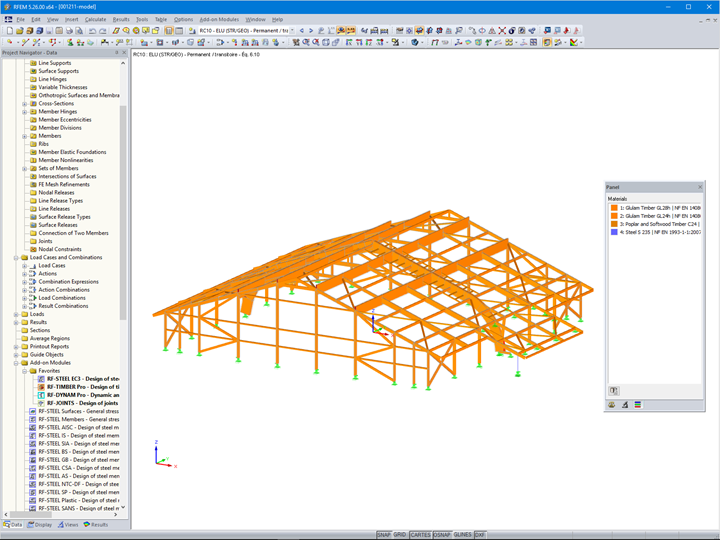

工程师们不仅使用 RFEM,

而且还使用了附加模块 RF-TIMBER Pro 对整个木结构以及弯曲构件按欧洲规范 5 进行了设计计算。

此外,还使用了附加模块 RF-JOINTS Timber - Steel To Timber 计算连接节点。

该建筑是第 5 类的 X 型公共建筑,位于地震区 4。 所以还使用了附加模块 RF-DYNAM Pro-固有振动和 RF DYNAM Pro-等效荷载进行了抗震分析。

对于结构中的钢梁,使用了附加模块 RF-STEEL EC3 按欧洲规范 3 进行计算。

项目位置

法国蒙梅利安

关键词

木结构 RFEM RF-/TIMBER Pro RF-JOINTS
