Tennishallen in Montmélian, Frankreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

Der Gemeinderat von Montmélian, etwa zehn Kilometer von Chambéry in Savoyen entfernt, hat beschlossen, das Sportangebot zu erweitern und in zwei neue Tennishallen zu investieren. Das Wort Sonne, das in Montmélian als Vorreiter der Sonnenenergie eine große Rolle spielt, bildete das Herzstück dieses Projekts, da man so viel natürliches Licht wie möglich in die Hallen bringen wollte, was durch die Installation von 541 m² lichtdurchlässigen Polycarbonatplatten auch geglückt ist.

Bauherr Stadt Montmélian, Frankreich
Architekt Agence Morin Rouchère, L'Haÿ-les-Roses, Frankreich
Statische Berechnung CBS, Choisy-le-Roi, Frankreich
Holzrahmen Lifteam, La Rochette, Frankreich

Modell-Parameter der Tennishalle

Modell

Konzept

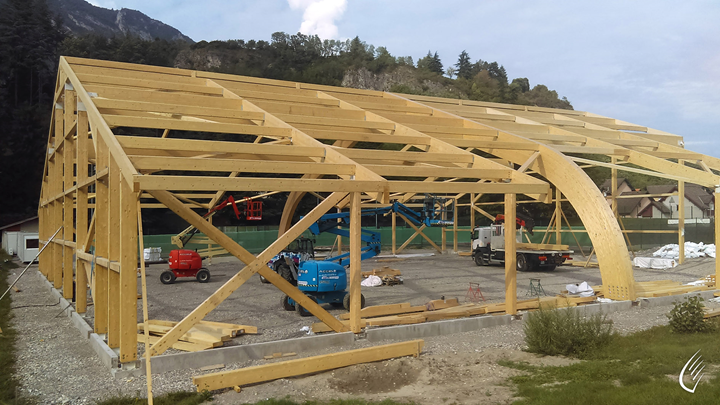

Die Struktur besteht aus französischem Brettschichtholz, das hauptsächlich durch seine Art und Farbe definiert wird, die eine Leichtigkeit ausstrahlen und ein angenehmes Bild schaffen. Das Projekt besteht aus zwei Tennishallen und einem Umkleideraum, der in Holzrahmenbauweise realisiert wird.

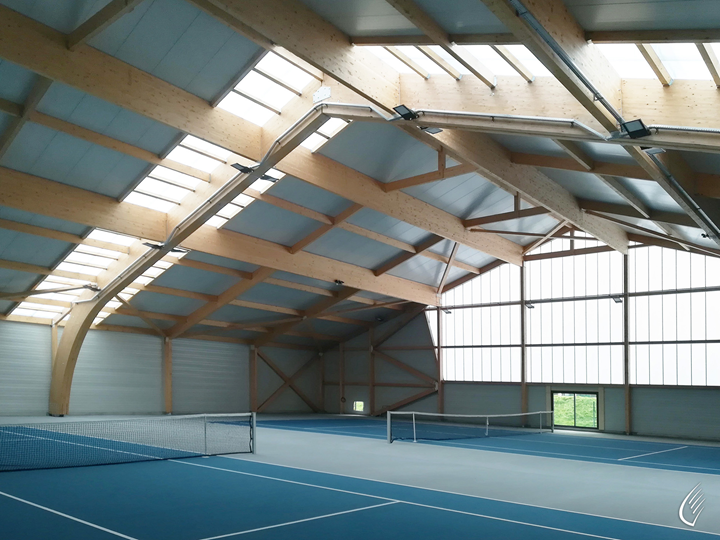

Die Halle wurde auf Schachtgründungen errichtet, die durch Längsbalken verbunden sind, die die isolierte Metallverkleidung und die Trespa-Platten tragen. Die Verglasung besteht aus einem Aluminiumrahmen mit Sicherheitsglas. Für den Hallenbelag wurde Harz auf Asphalt aufgebracht. Die gesamte Struktur ist einerseits mit Sandwichpaneelen überdacht, die Solarkollektoren beinhalten, und andererseits mit lichtdurchlässigen Polycarbonatpaneelen, die als effiziente Lichtquelle dienen, um Tageslicht in die Halle und auf die Spielbereiche zu bringen.

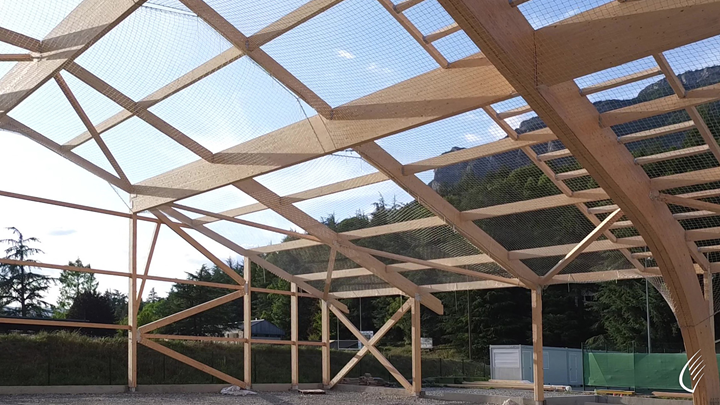

Eine Besonderheit dieses Projekts ist die Richtung der Tennisplätze. Sie orientieren sich an der tragenden Richtung des Mittelrahmens, der das Hauptelement der Struktur ist. Der Dreigelenkrahmen mit einer Spannweite von 37 m besteht aus gebogenem Brettschichtholz.

Die Rahmen, die durch Stützpfetten mit einer Länge von 18 Metern stabilisiert sind, entsprechen den Anforderungen der Baugenehmigung sowie den Anforderungen des französischen Tennisverbandes, die im Folgenden näher erläutert werden; insbesondere ist eine nutzbare Raumhöhe von sieben Metern vorgeschrieben.

Technische Auflagen

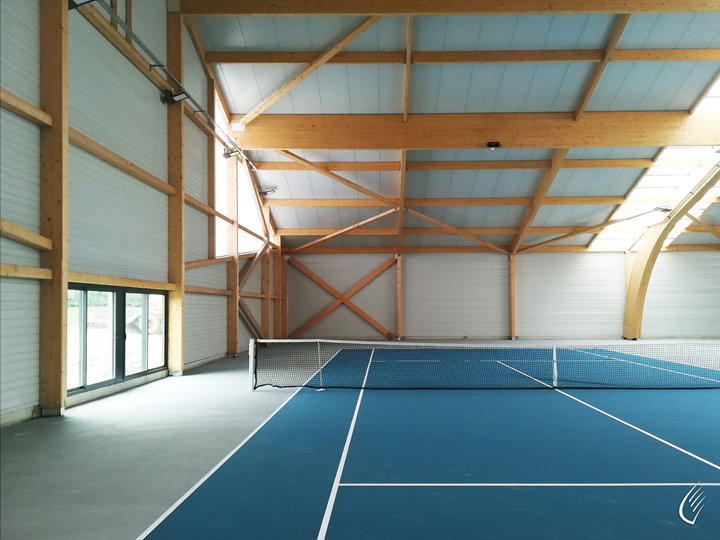

Die sportliche Leitung des französischen Tennisverbandes fordert eine Spielfläche von 18 m x 36 m. Diese Fläche beinhaltet die Spielfläche als 24 m langes und 11 m breites Rechteck sowie ein Aufschlagfeld von ca. 6 m hinter jeder Grundlinie und einem Abstand von ca. 3,50 m auf jeder Seite, so dass die Spieler den Ball ungehindert treffen können.

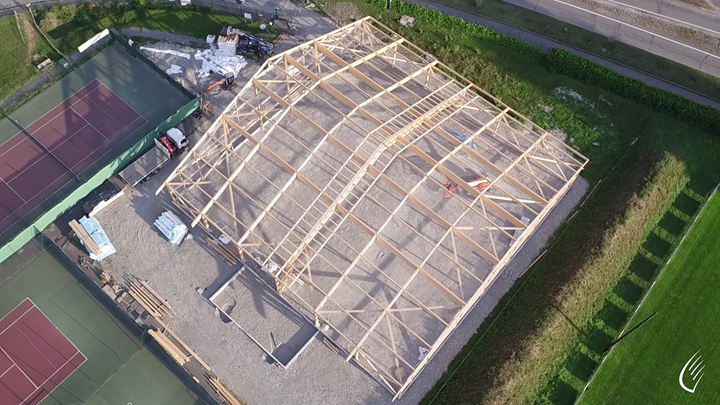

Der Grundriss der Halle und ihre Rahmenform entsprechen den behördlichen Vorgaben mit einer Umhüllung von ca. 37 x 37 Metern, welche die 2 Tennisplätze mit einer lichten Höhe von 7 Metern abdeckt.

Bemessung

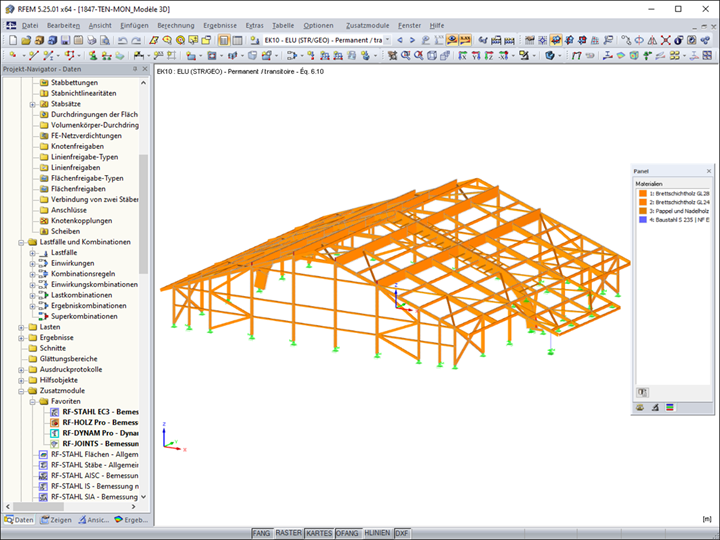

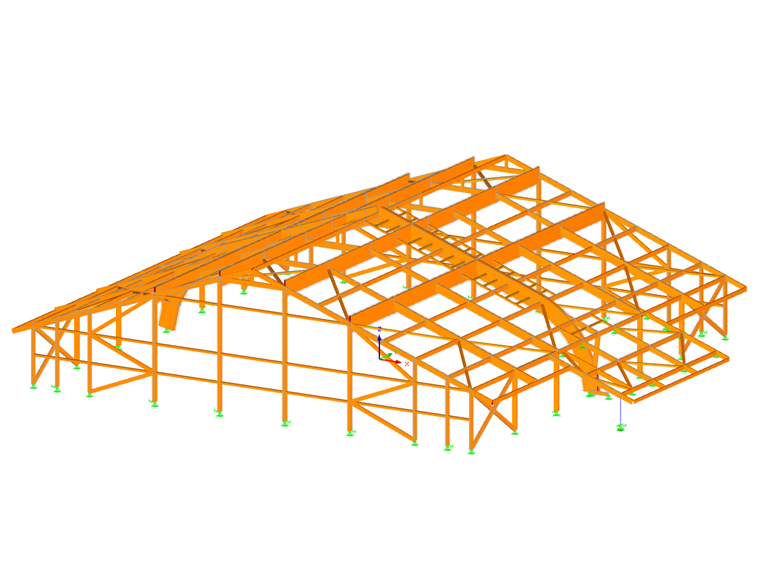

Die Bemessung der Struktur erfolgte mit der RFEM -Software. Die gesamte Holzkonstruktion sowie der Bogenrahmen wurden im Zusatzmodul RF-HOLZ Pro nach Eurocode 5 bemessen.

Die Holzteile, Schrauben und Metallplatten, die zur Befestigung der Sockel des Mittelrahmens verwendet wurden, wurden im Zusatzmodul RF-JOINTS Holz - Stahl zu Holz bemessen

Das Bauwerk steht als X -Gebäude der 5. Kategorie in der Erdbebenzone 4 (mittel). Dies erforderte spezifische Nachweise unter den mit den Modulen RF-DYNAM Pro-Eigenschwingungen und RF DYNAM Pro-Ersatzlasten behandelten Erdbebenlasten.

Mit dem Zusatzmodul RF-STAHL EC3 wurden die Stahlträger nach Eurocode 3 bemessen.

Projekt-Standort

Montmélian, Frankreich

Schlüsselwörter

Holzbau RFEM RF-HOLZ Pro RF-JOINTS
