Метеомачта в горном массиве Радштадт-Тауэрн, Австрия
Проект заказчика

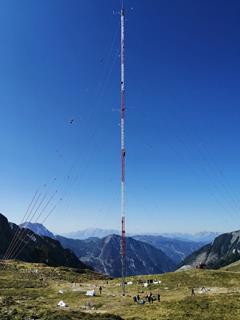

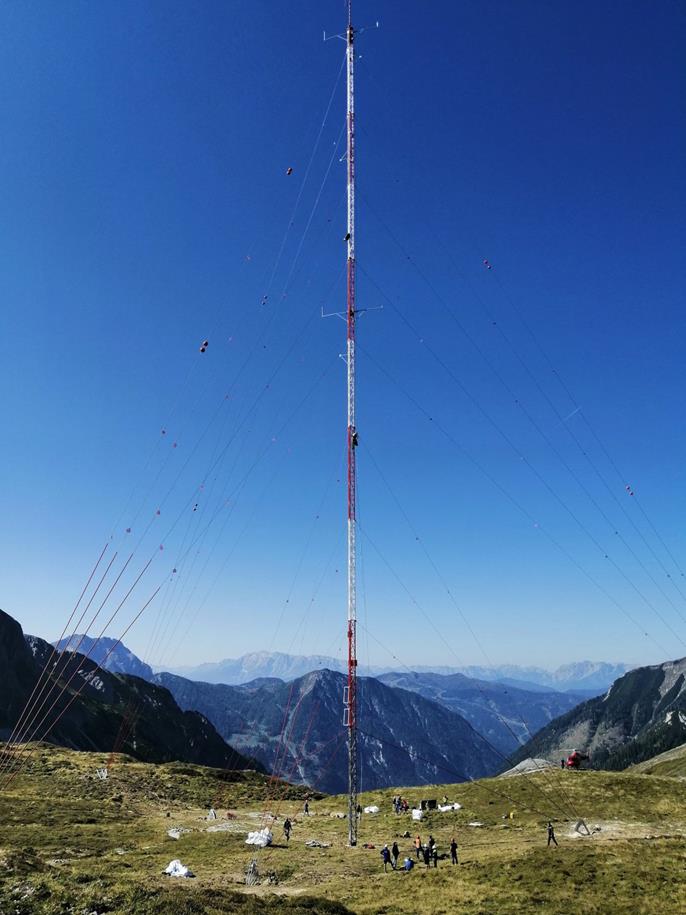

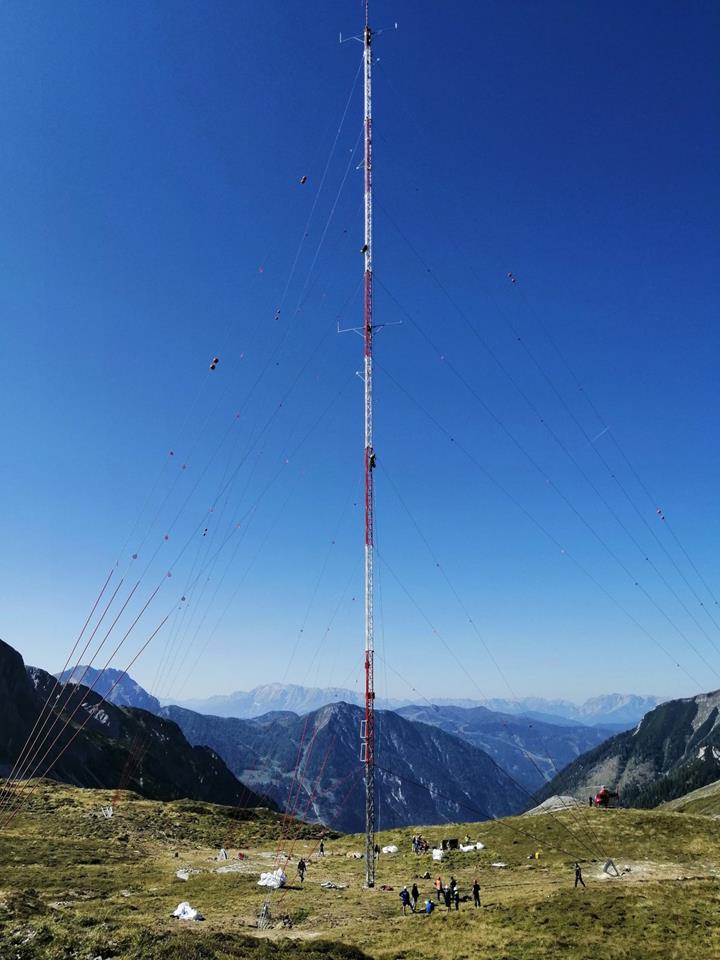

Строительство стометровой башни, находящейся на высоте 2100 м над уровнем моря было довольно трудной задачей. К счастью был подобный проект реализован в сентябре 2020 года в рамках саммита «Windsfeld» в городе Флахау/Флахаувинкль, Австрия. Данная матеомачта является одним из самых высоких сооружений в Австрии.
| Заказчик |
Windsfeld GmbH 5550 Радштадт Австрия
www.windsfeld.at |
| Расчет конструкций и вспомогательные монтажные работы |
m3-ZT GmbH 5342 Аберзее Австрия
www.m3-zt.at |
Параметры модели
Модель

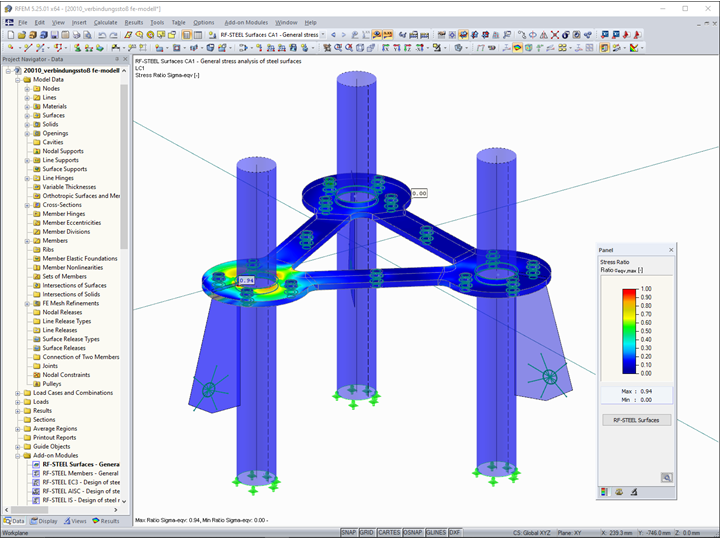

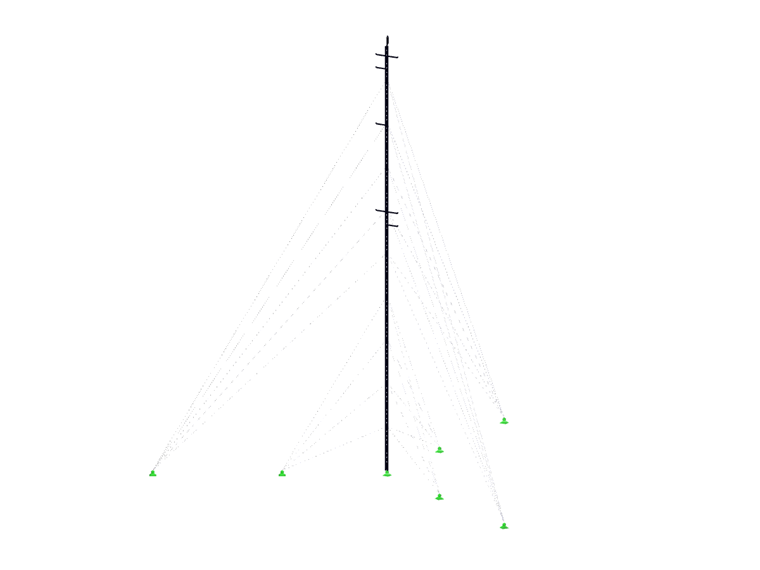

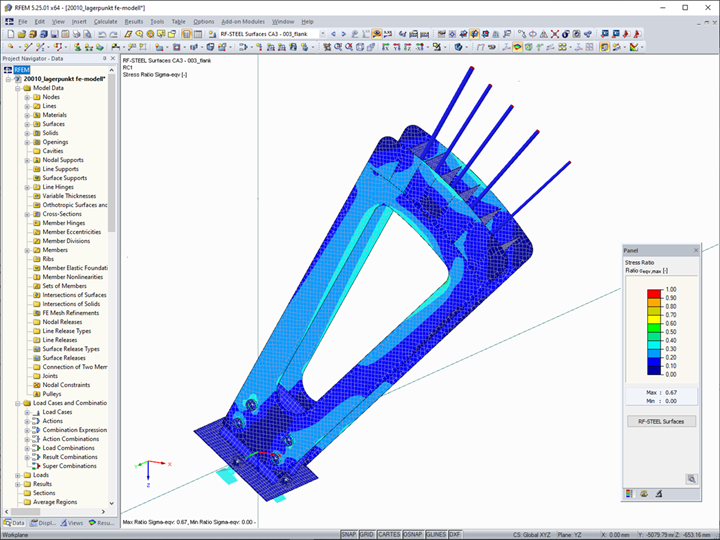

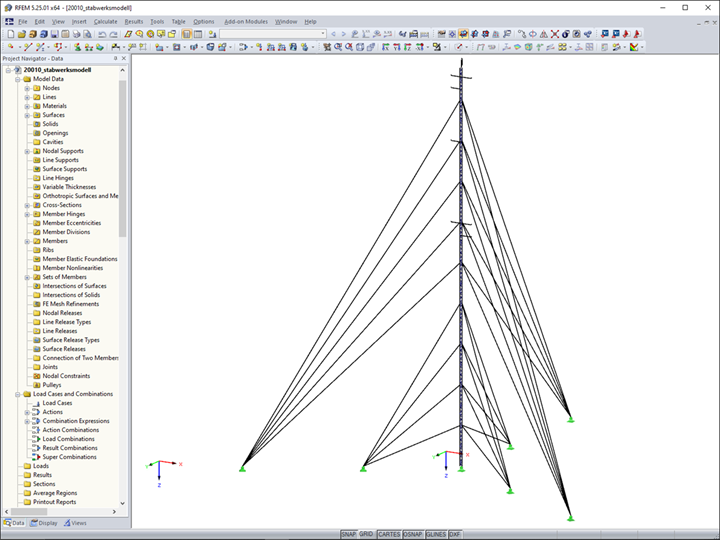

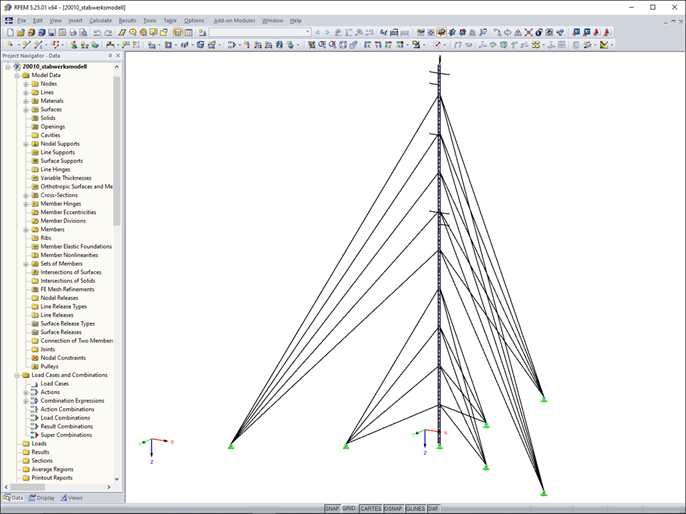

За проектирование и расчет всей конструкции башни, а также ее отдельных деталей отвечала фирма m3-ZT GmbH, заказчик компании Dlubal. Поэтому были расчеты выполнены в основном в программе RFEM. Кроме того, инженеры из m3-ZT помогали и с монтажными работами прямо на месте установки мачты.
Конструкция и расчет

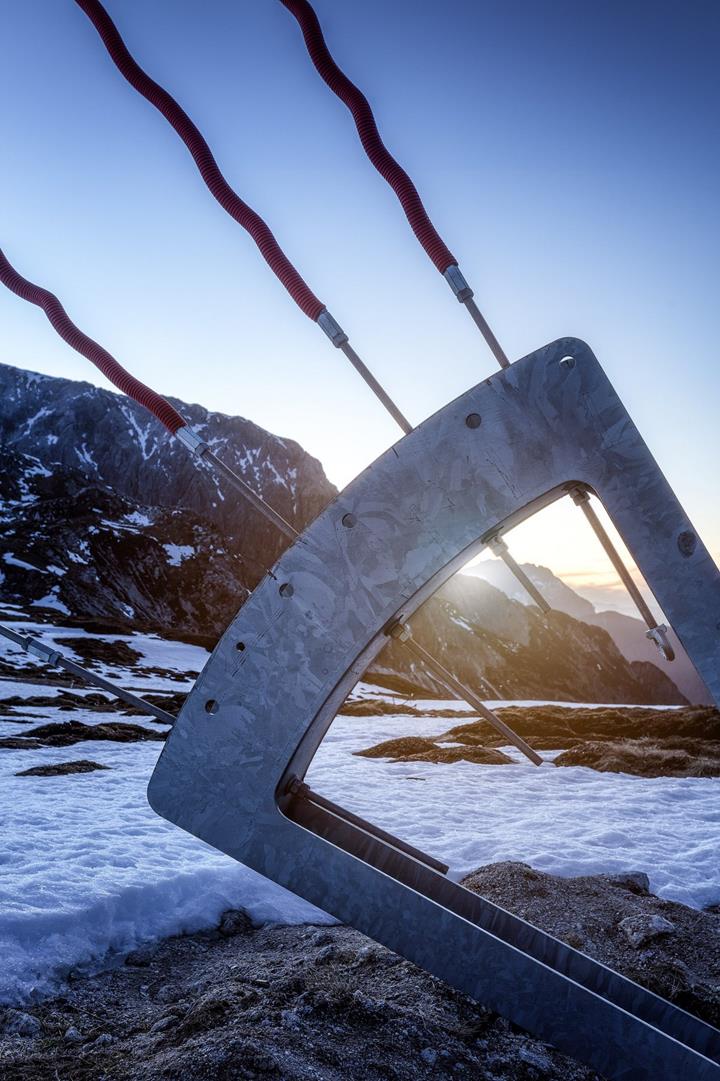

Ферменная башня высотой 100 м имеет треугольную форму и состоит из трубчатых стальных профилей. Расстояние между центрами трех основных колонн притом составляет прибл. 60 см. На высоте каждых 10 м затем тонкая мачта закреплена к грунту специальными стальными тросами, которые в зависимости от воспринимаемой нагрузки имеют диаметр от 12 до 19 мм.
Вся конструкция была рассчитана на среднюю скорость ветра vb,0 = 31 м/с (согласно отчетам Центрального института метеорологии и геодинамики [ZAMG]). Компания m3-ZT GmbH потом создала на данной основе ветровые нагрузки в программе RWIND Simulation и импортировала их в модель RFEM. Проверку расчета конструкций затем выполнило инженерное бюро DI Stallinger Johann+Partner из Верхней Австрии, которое в данных целях применило другое программное обеспечение. Ветровые нагрузки здесь применялись по соответствущим нормам (EN 1991-1-4). Результат проверки показал, что опорные реакции от ветровых нагрузок в обеих моделях различались максимум на 2%.

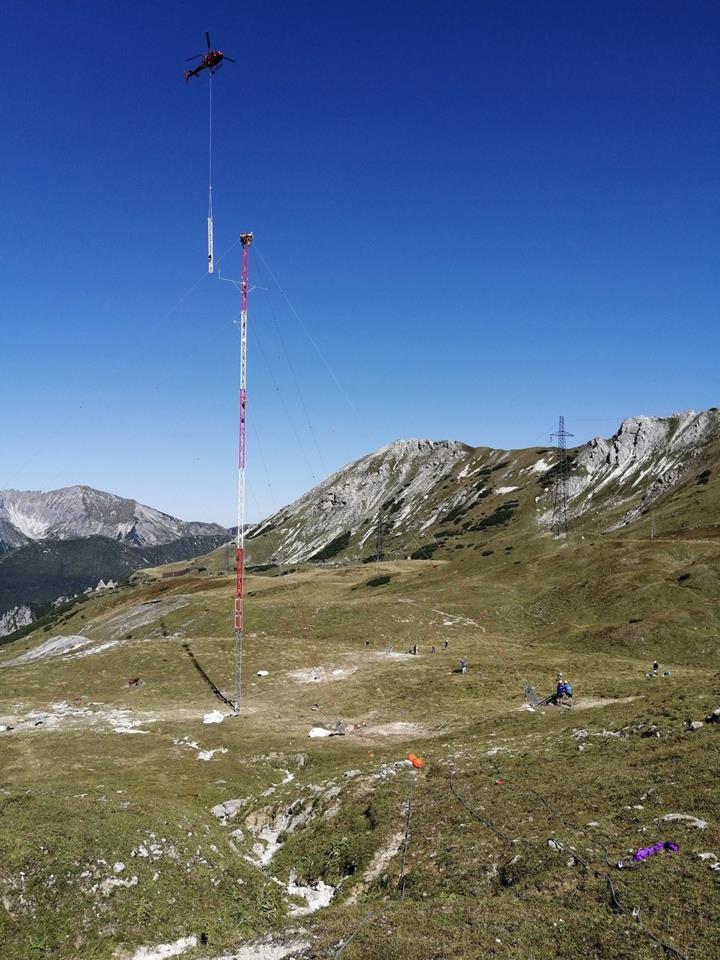

В установке мачты участвовали также профессиональные альпинисты и вертолет. Башня будет собирать метеорологические данные на протяжении полтора года.
Расположение проекта
WindsfeldКлючевые слова
Мачта Элемент фермы Натяжной Трос
