Maszt pomiarowy na Radstadt Tauern w Austrii

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

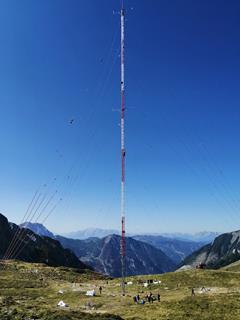

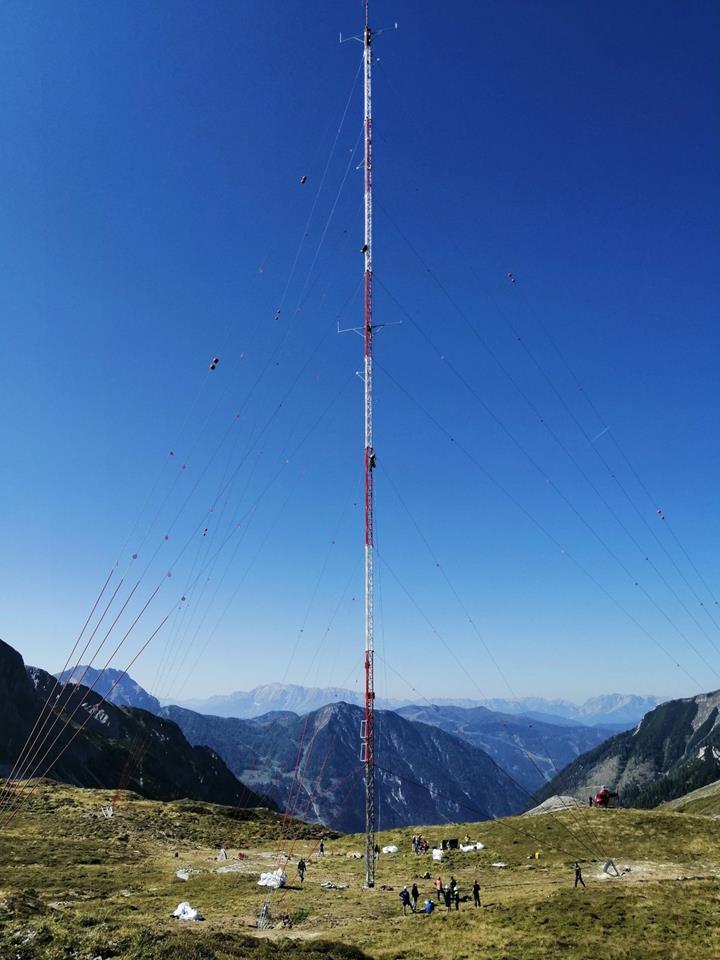

Budowa 100 metrowej wieży na wysokości około 2100 m nad poziomem morza jest szczególnie trudnym zadaniem. Projekt tego typu został zrealizowany we wrześniu 2020 roku w rejonie szczytu „Windsfeld” w Flachau/Flachauwinkl w Austrii. Maszt pomiarowy jest jedną z najwyższych konstrukcji w Austrii.

Klient Windsfeld GmbH
5550 Radstadt
Projektowanie konstrukcyjne, pomoc w montażu m3-ZT GmbH
5342 Abersee
Austria
www.m3-zt.at

Parametry modelu

Model

Klient firmy Dlubal, m3-ZT GmbH, wykonał analizę statyczno-wytrzymałościową wieży, w tym planowanie i obliczenia szczegółów konstrukcyjnych. Do analizy statyczno -wytrzymałościowej wykorzystano program RFEM. Dodatkowo inżynierowie z m3-ZT wspierali wykonawcę podczas montażu konstrukcji.

Konstrukcja i obliczenia

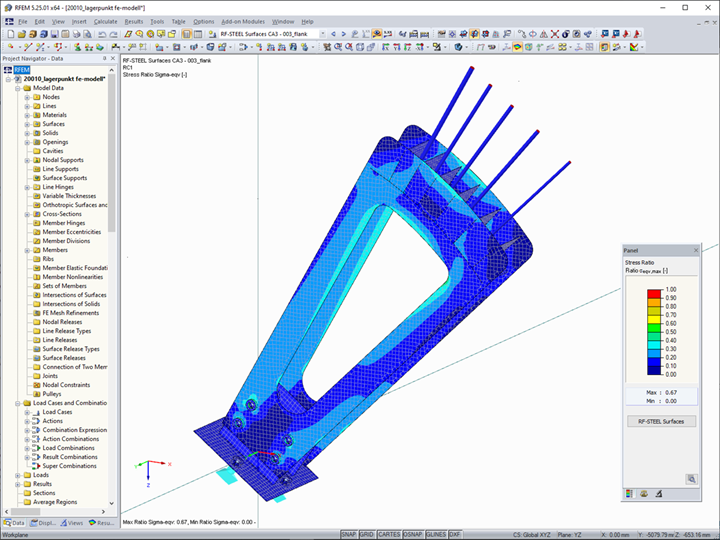

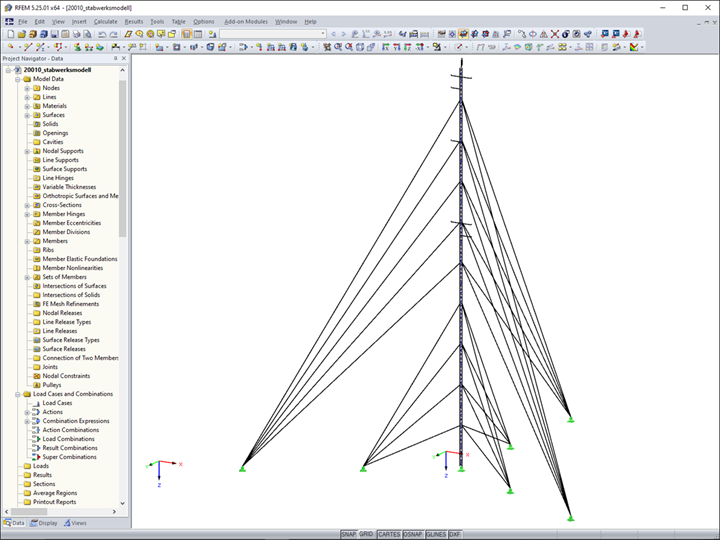

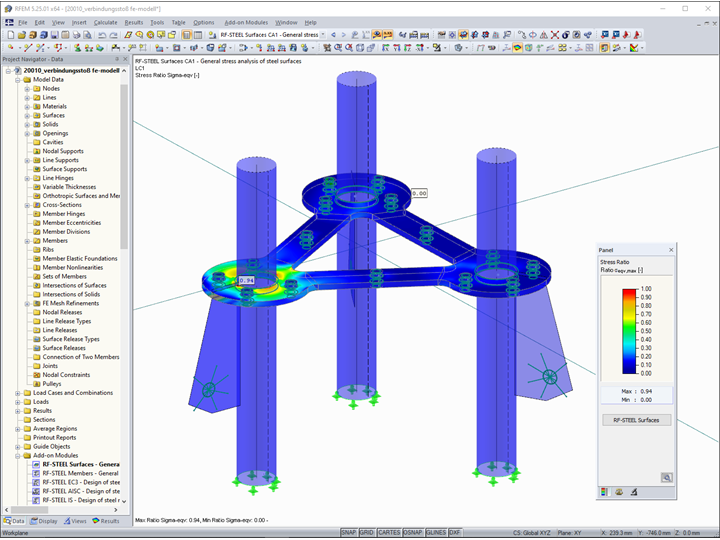

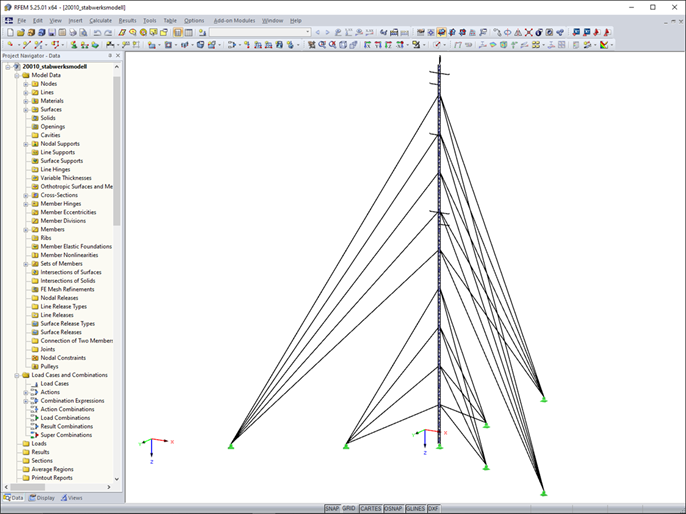

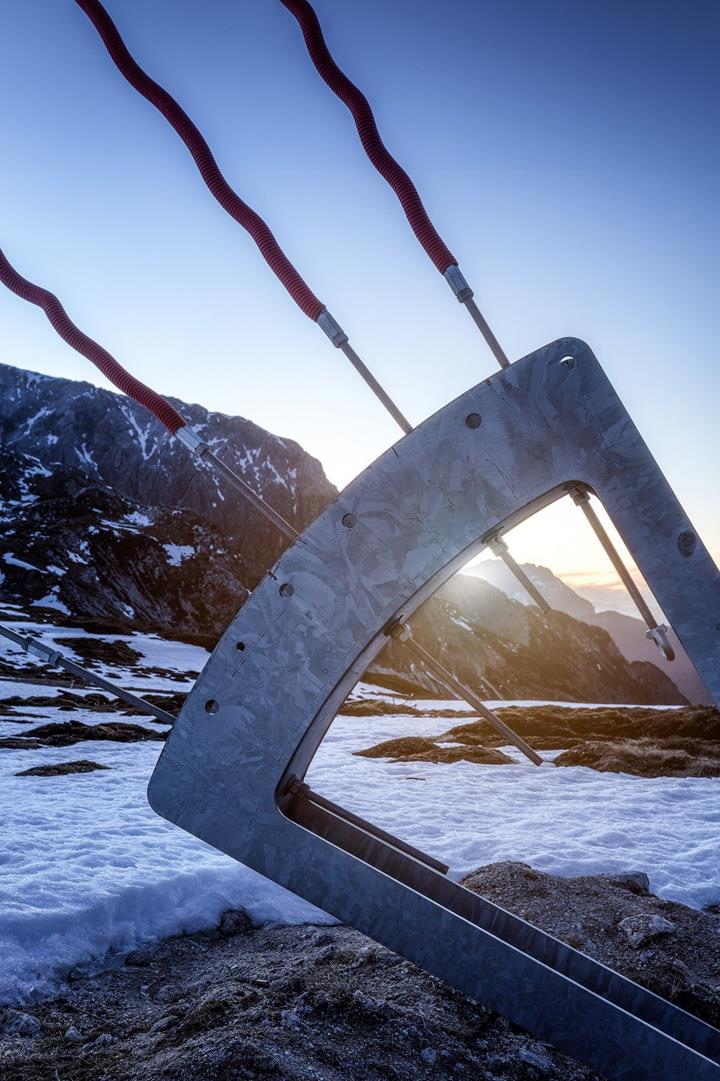

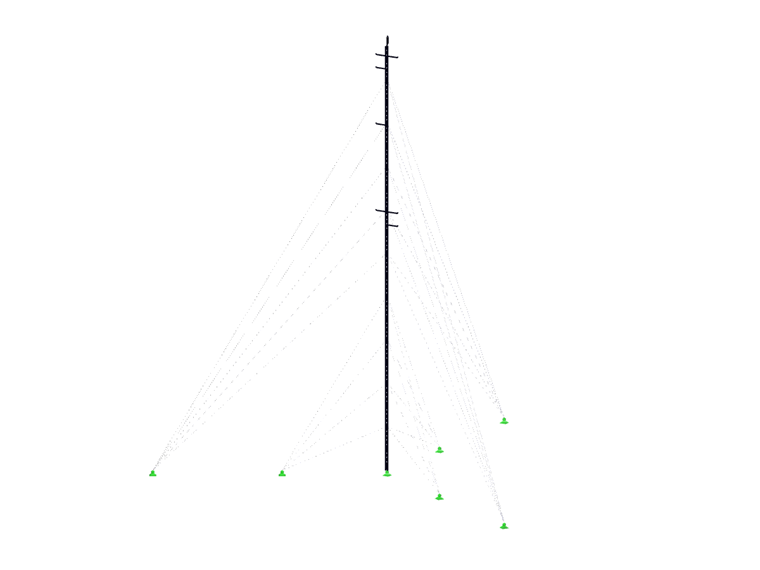

Wieża kratowa o wysokości ponad 100 metrów ma przekrój trójkąta; ramiona trzech głównych gałęzi wieży tworzą rurowe profile stalowe. Rozstaw między gałęziami wynosi około 60 cm. Co 10 m wysokości do masztu mocowane są odciągi z lin stalowych. Średnica kabli wynosi, w zależności od obciążenia, od 12 do 19 mm.

Konstrukcja została zaprojektowana dla średniej prędkości wiatru 0 = 31 m/s (zgodnie z raportem Centralnego Instytutu Meteorologii i Geodynamiki [ZAMG]). Firma m3-ZT GmbH wygenerowała obciążenia wiatrem za pomocą programu RWIND Simulation i zaimportowała je do modelu w RFEM. Biuro inżynierskie DI Stallinger Johann+Partner z Górnej Austrii zweryfikowało wyniki analizy statyczno – wytrzymałościowej w innym oprogramowaniu i zastosowało obciążenia wiatrem zgodnie z normą (EN 1991-1-4). Weryfikacja pokazała, między innymi, że siły podporowe od wiatru w obu modelach różniły się maksymalnie o 2%.

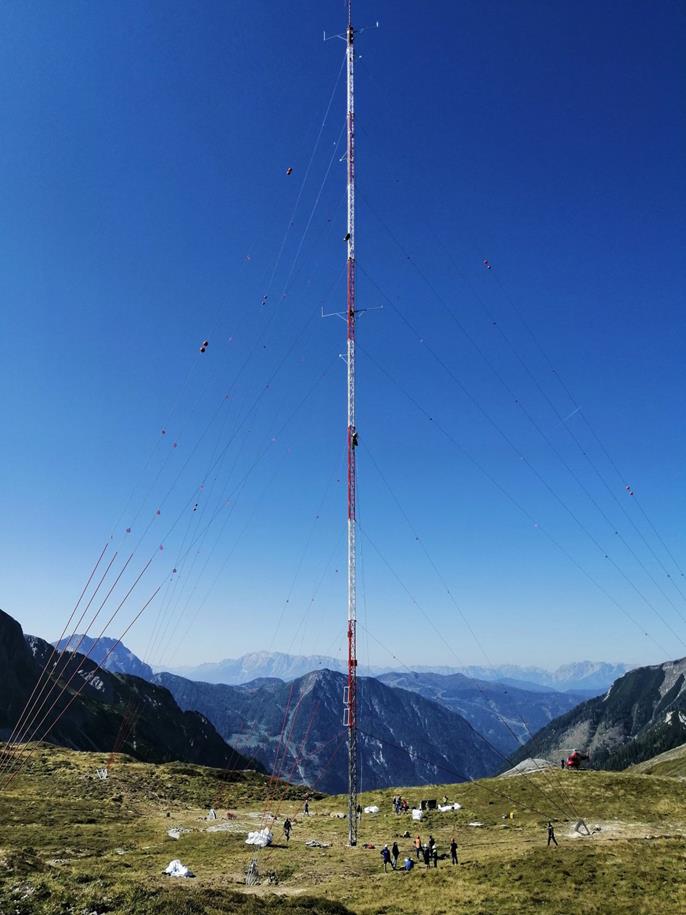

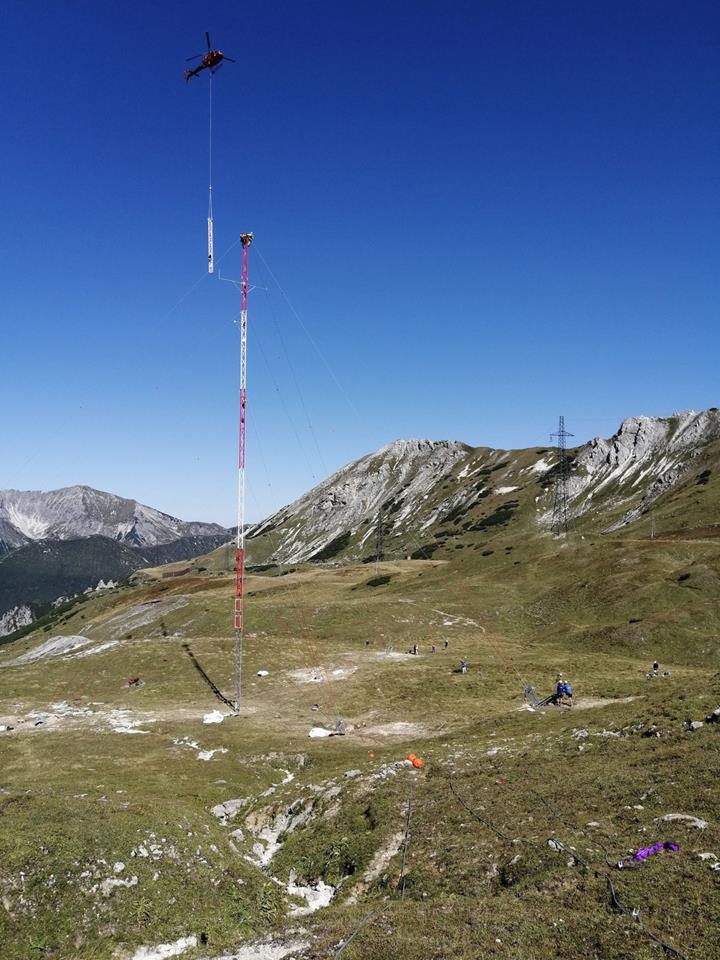

W montażu masztu pomogli alpiniści przemysłowi i helikopter. Wieża będzie prowadzić pomiary wiatru przez okres 1,5 roku.

Lokalizacja projektu

Windsfeld
Flachau/Flachauwinkl
Austria

Słowa kluczowe

Maszt Kratownica Naprężenie Kabel
