Windmessmast am Radstädter Tauern, Österreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

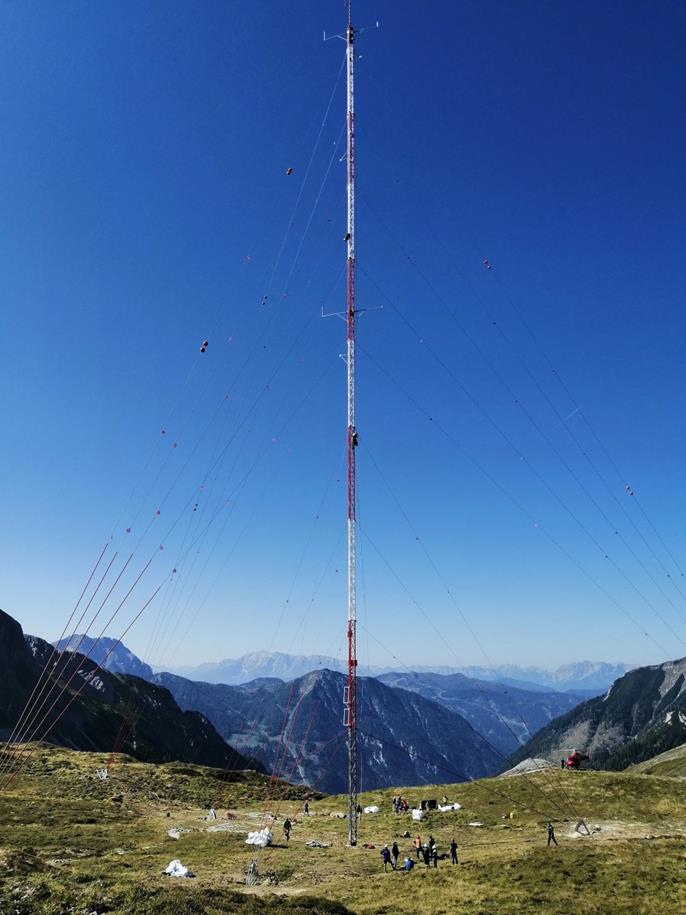

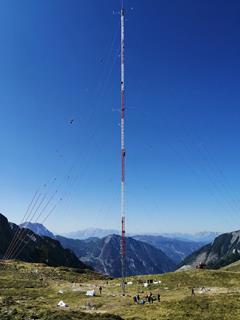

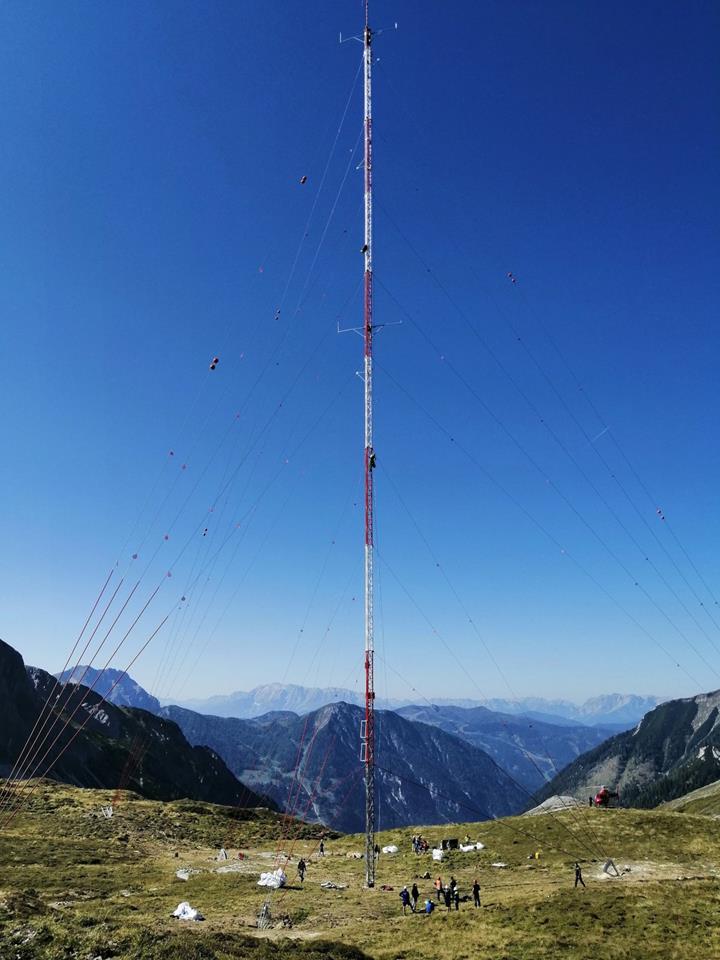

Die Errichtung eines 100 m hohen Turms in einer Höhe von ca. 2100 m über dem Meeresspiegel ist schon eine besonders herausfordernde Aufgabe. Ein solches Projekt wurde im September 2020 im Bereich des Gipfels "Windsfeld" in Flachau / Flachauwinkl, Österreich realisiert. Der Windmessturm ist eines der höchsten Bauwerke Österreichs.

Bauherr Windsfeld GmbH
5550 Radstadt
Österreich
www.windsfeld.at
Statik, Mithilfe bei Montage m3-ZT GmbH
5342 Abersee
Österreich
www.m3-zt.at

Modell-Parameter

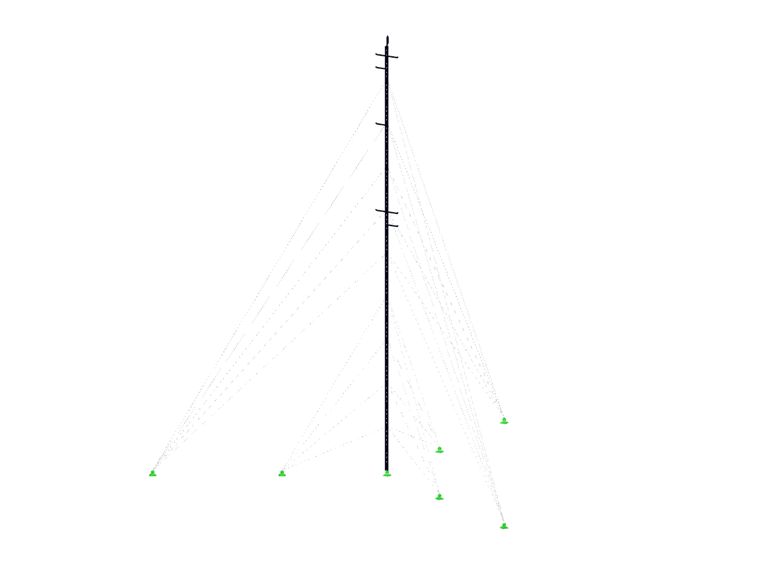

Modell

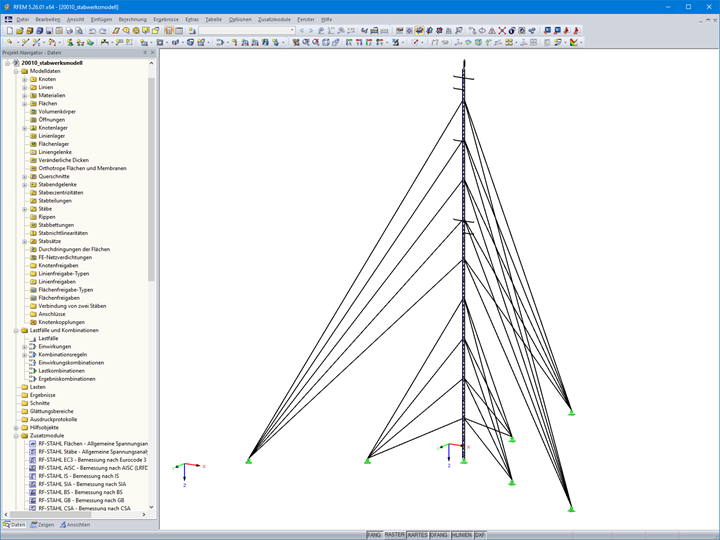

Der Dlubal-Kunde m3-ZT GmbH war für die Statik des Turms inklusive Planung und Berechnung der Ausführungsdetails verantwortlich. Bei der statischen Berechnung kam RFEM zum Einsatz. Zudem halfen die m3-ZT-Ingenieure bei der Montage in dieser unglaublichen Höhe.

Konstruktion und Bemessung

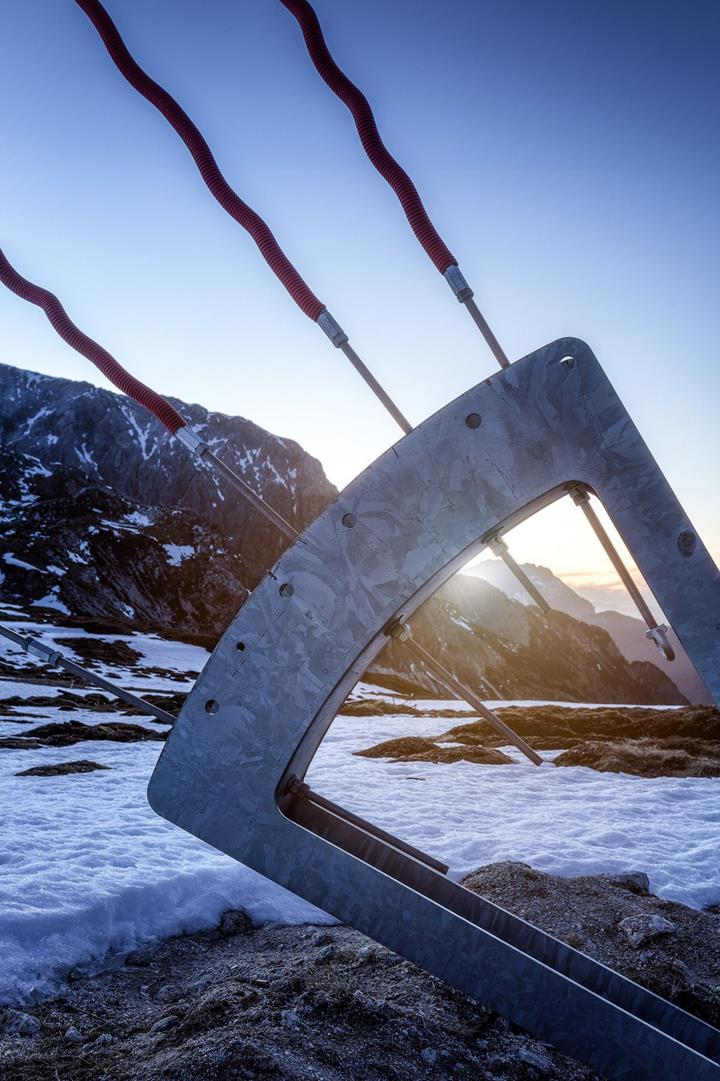

Der 100 m hohe Fachwerkmast hat eine dreieckige Grundrissfläche und besteht aus Stahlrohrprofilen. Der Achsabstand zwischen den drei Hauptstützen beträgt ca. 60 cm. Alle 10 m ist der schlanke Mast mit Drahtseilen angespannt. Diese haben, je nach Beanspruchung, einen Durchmesser zwischen 12 und 19 mm.

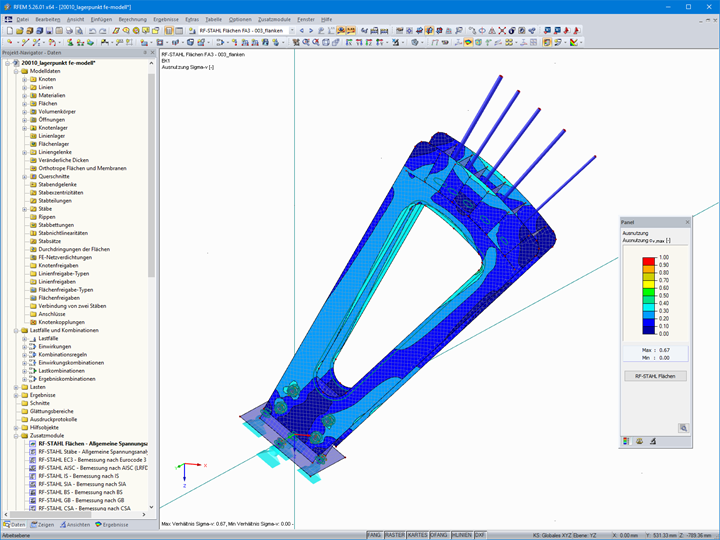

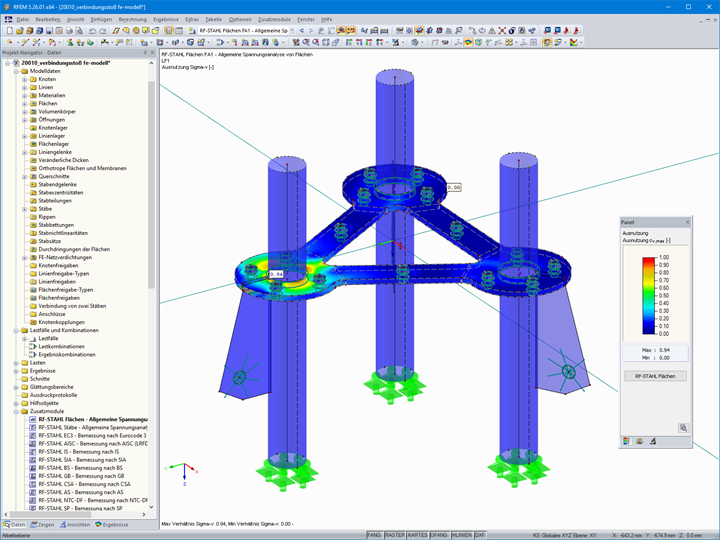

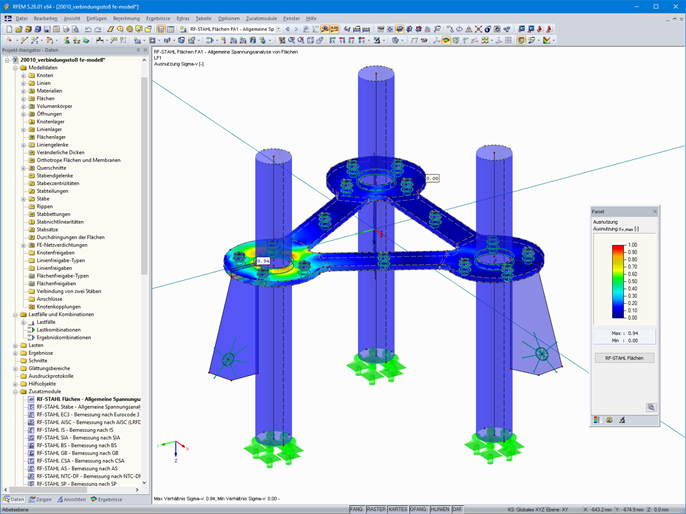

Bemessen wurde die Konstruktion für eine mittlere Windgeschwindigkeit vb,0 = 31 m/sec (lt. Gutachten ZAMG). Dabei erstellte die m3-ZT GmbH die Windlasten mit RWIND Simulation und übernahm diese ins RFEM-Modell. Mit der Prüfung der Statik wurde das ZT-Büro DI Stallinger Johann+Partner aus Oberösterreich beauftragt. Dieses Büro verwendete eine andere Statiksoftware und setzte die Windlasten lt. Norm (EN 1991-1-4) an. Ein Ergebnis der Prüfung war, dass die Lagerkräfte aus Wind bei beiden Modellen lediglich eine Abweichung von max. 2 % hatten.

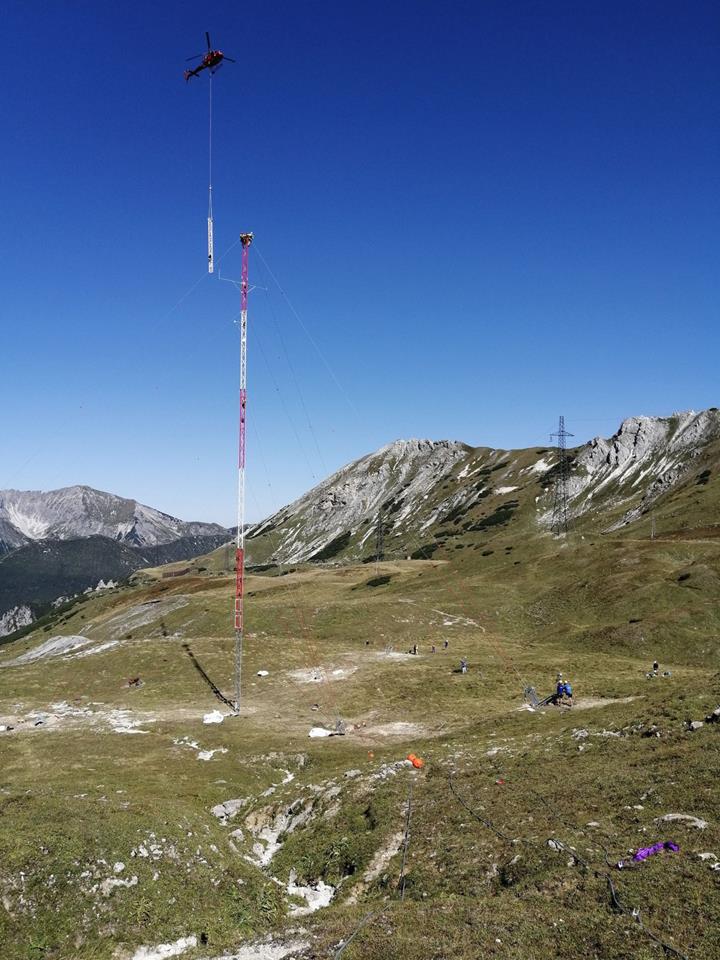

Bei der Montage kamen Industriekletterer sowie ein Helikopter zum Einsatz. Der Turm soll über einen Zeitraum von 1,5 Jahren Windmessungen durchführen.

Projekt-Standort

Windsfeld
Flachau / Flachauwinkl
Österreich

Schlüsselwörter

Mast Fachwerk Abspannung Seil
