Mastro de medição do vento no Tauern de Radstadt, Áustria

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

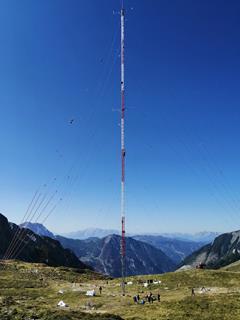

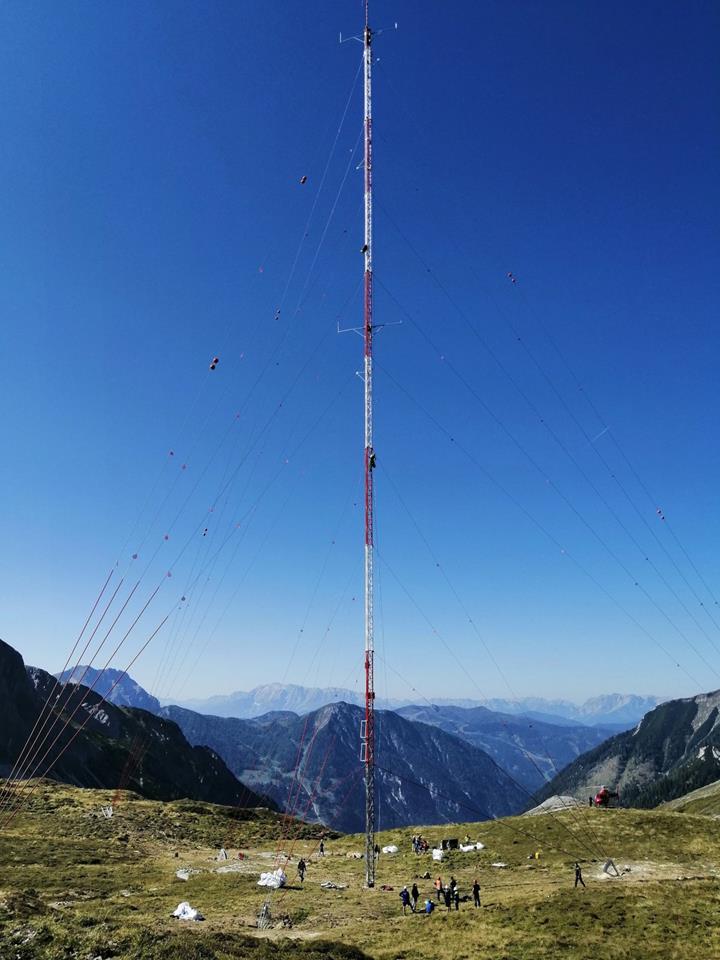

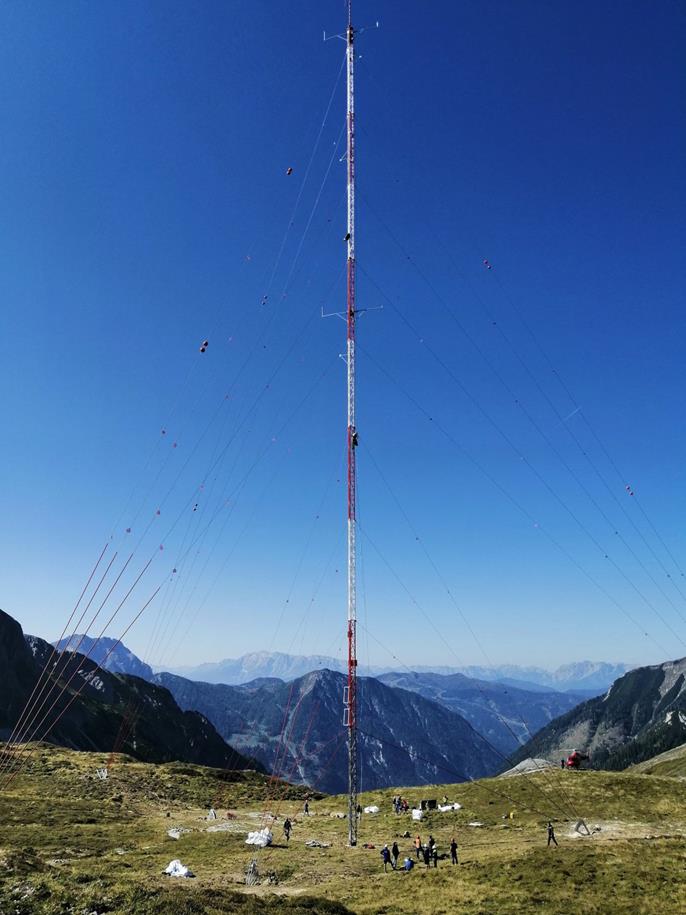

A instalação de um mastro com 100 metros de altura a uma altitude de 2100 metros acima do nível do mar é uma tarefa particularmente difícil. Um projeto deste tipo foi realizado em setembro de 2020 na zona do cume "Windsfeld" em Flachau/Flachauwinkl, na Áustria. O mastro de medição do vento é uma das estruturas mais altas da Áustria.

Cliente Windsfeld GmbH
5550 Radstadt
Cálculo estrutural, assistência na montagem m3-ZT GmbH
5342 Abersee
Áustria
www.m3-zt.at

Parâmetros do modelo

Modelo

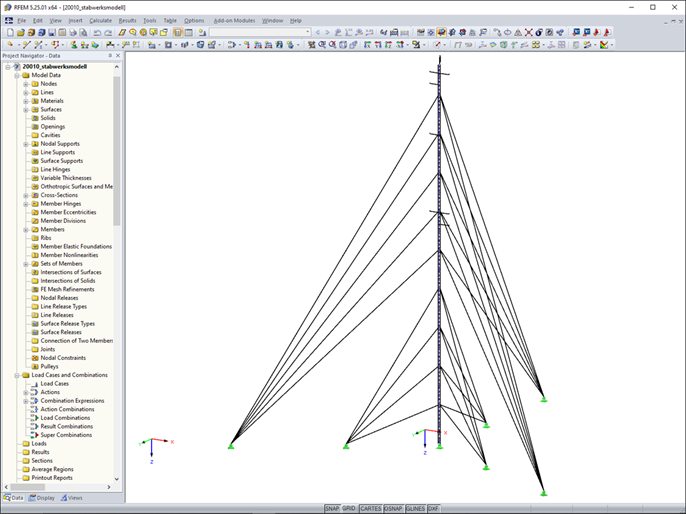

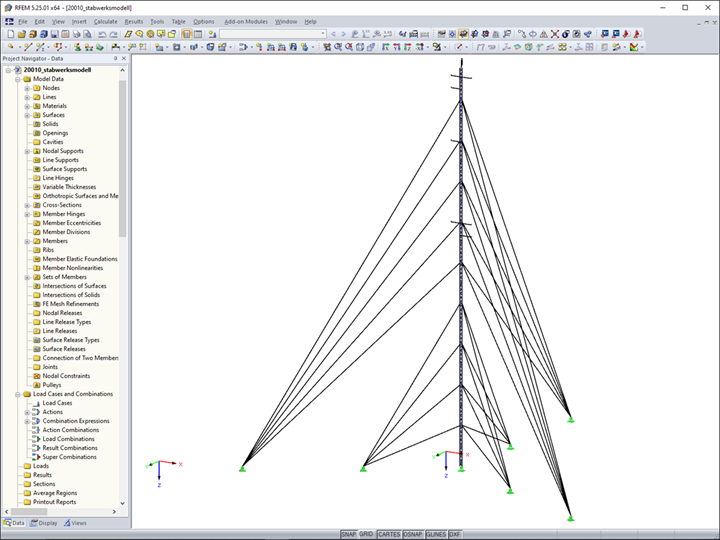

O cliente da Dlubal m3-ZT GmbH efetuou o cálculo estrutural e o dimensionamento do mastro, incluindo o planeamento e o cálculo dos detalhes de execução. Para o cálculo estrutural, utilizaram o RFEM. Além disso, os engenheiros da m3-ZT ajudaram nos trabalhos de montagem a esta altura impressionante.

Estrutura e dimensionamento

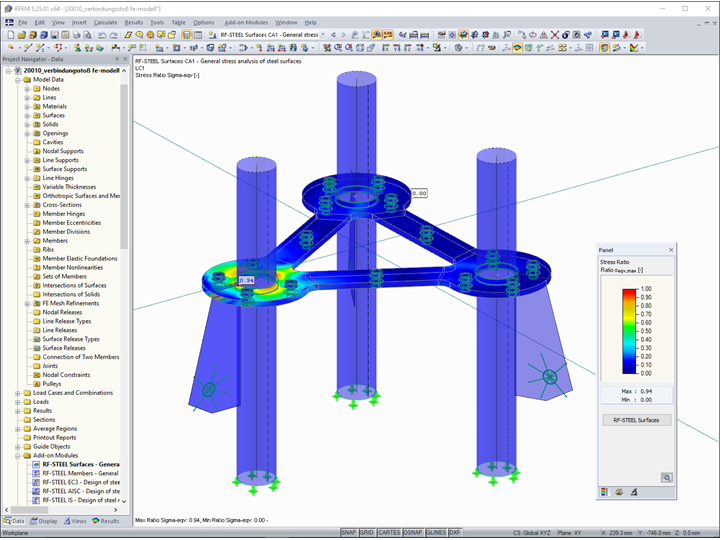

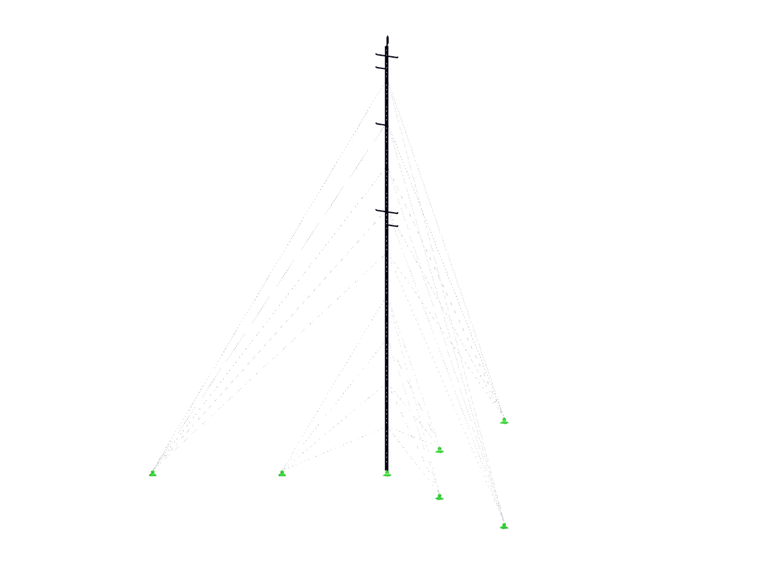

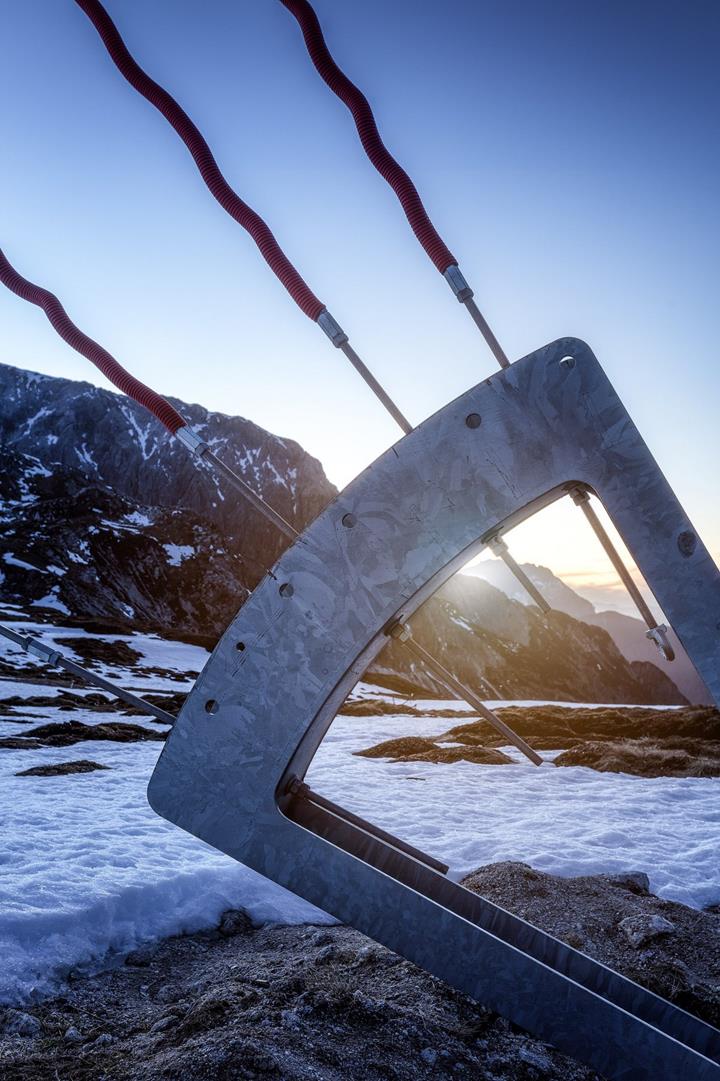

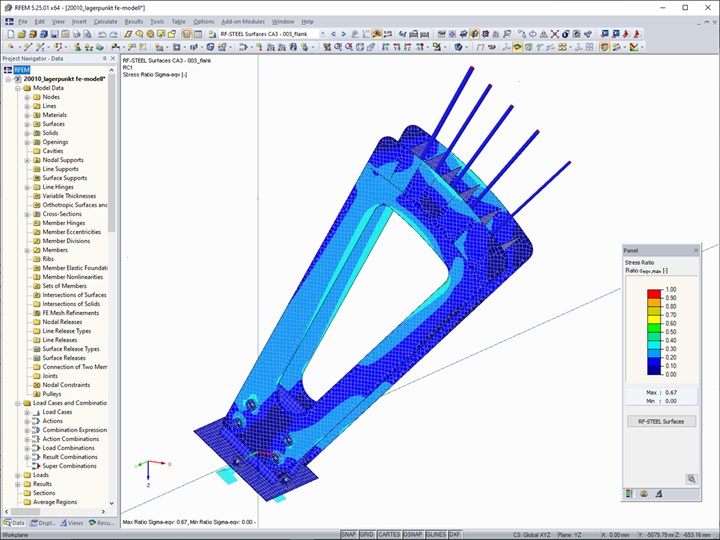

O mastro em treliça de 100 metros de altura tem uma planta triangular e é constituído por perfis tubulares de aço. A distância axial entre os três pilares principais é de, aproximadamente, 60 cm. A cada 10 metros, o mastro esbelto é fixado por cabos de aço. Dependendo da carga a que estão sujeitos, os cabos têm um diâmetro entre 12 e 19 mm.

A estrutura foi dimensionada para uma velocidade média do vento de vb,0 = 31 m/s (segundo o relatório da Instituição Central de Meteorologia e Geodinâmica [ZAMG]). A m3-ZT GmbH utilizou o RWIND Simulation para gerar as cargas de vento e importou-as para o modelo do RFEM. A verificação do cálculo estrutural ficou a cargo do gabinete de engenharia civil DI Stallinger Johann+Partner da Alta Áustria. Este gabinete utilizou um software de cálculo estrutural diferente e aplicou as cargas de vento de acordo com a norma (EN 1991-1-4). Uma das conclusões que resultou da verificação foi que as forças de apoio do vento em ambos os modelos apresentavam uma divergência máxima de apenas 2%.

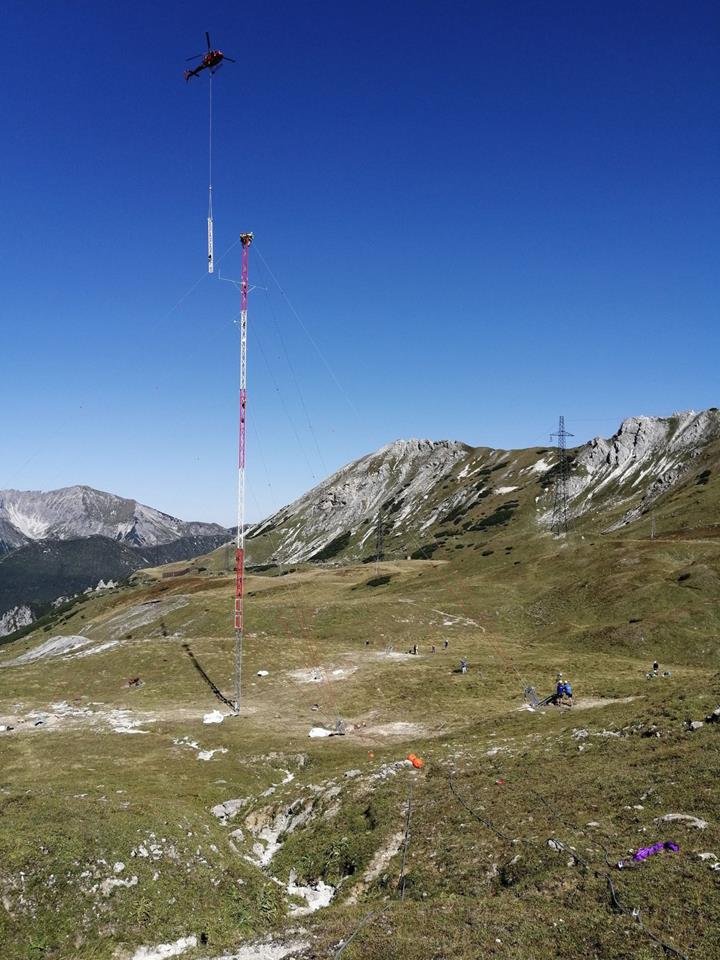

Para os trabalhos de montagem, foram solicitados alpinistas industriais e um helicóptero. O mastro deverá realizar medições de vento durante um período de um ano e meio.

Local do projeto

Windsfeld
Flachau/Flachauwinkl
Áustria

Palavras-chave

Mastro Treliça Escoramento Cabo
