Mástil meteorológico en Radstadt Tauern, Austria
Proyecto de cliente

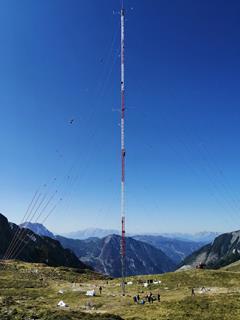

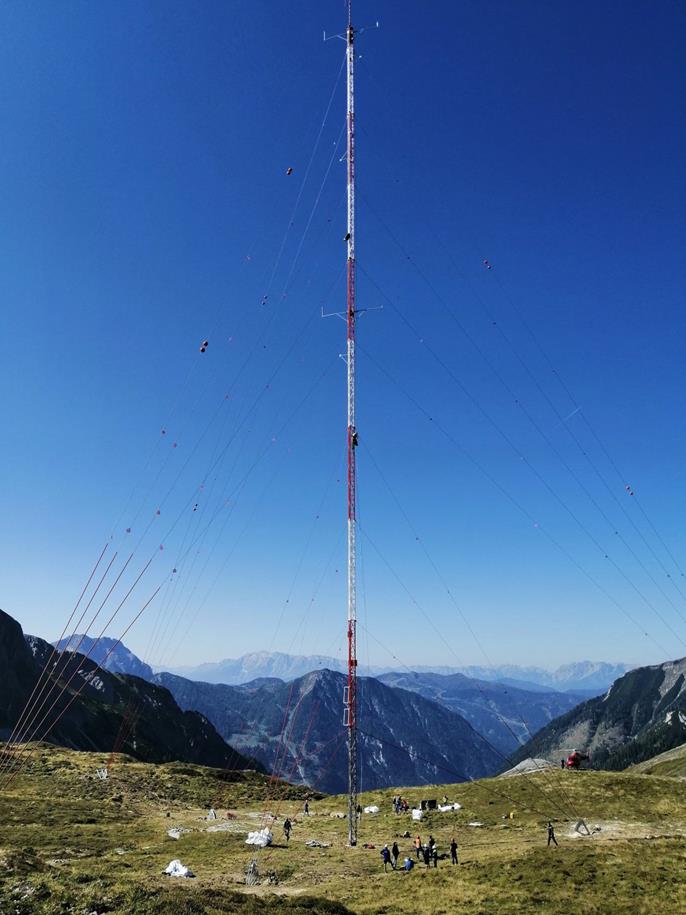

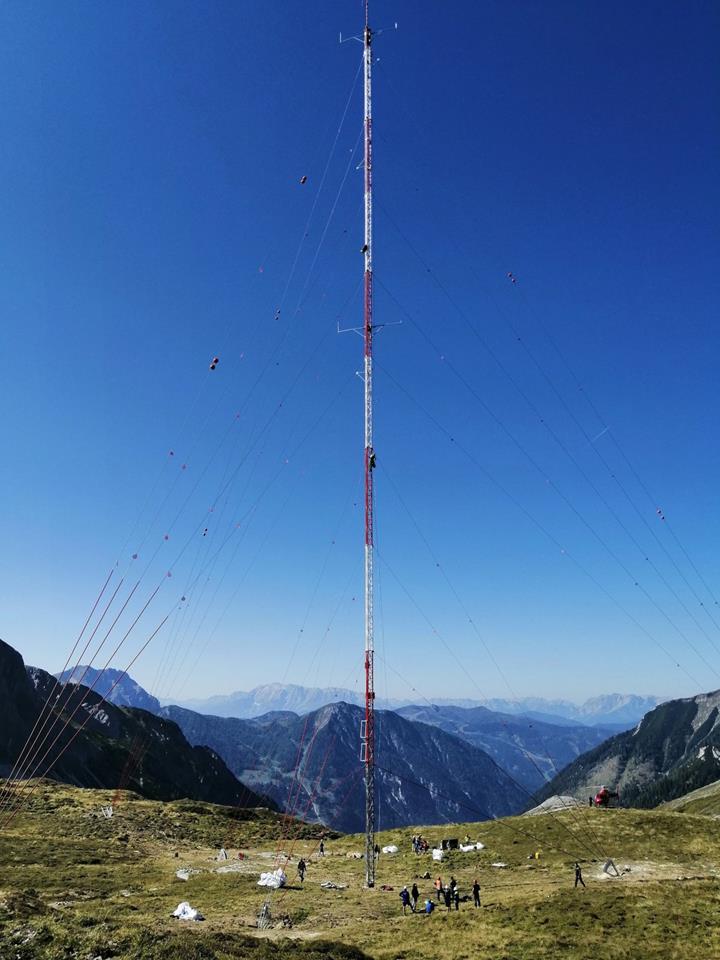

La erección de una torre de 100 m de alto a una altitud de aproximadamente 2.100 m sobre el nivel del mar es un trabajo con un desafío especial. Un proyecto de este tipo se realizó en septiembre de 2020 en el área de la cumbre "Windsfeld" en Flachau/Flachauwinkl, Austria. La torre de medición de viento es una de las estructuras más altas de Austria.
| Propietario |
Windsfeld GmbH 5550 Radstadt Austria
www.windsfeld.at |
| Diseño estructural y ayuda en el montaje |
m3-ZT GmbH 5342 Abersee Austria
www.m3-zt.at |

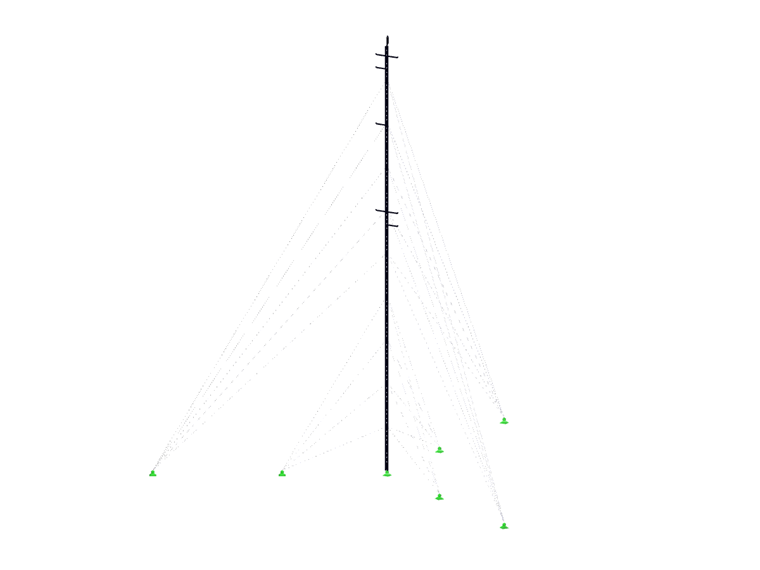

Parámetros del modelo
Modelo

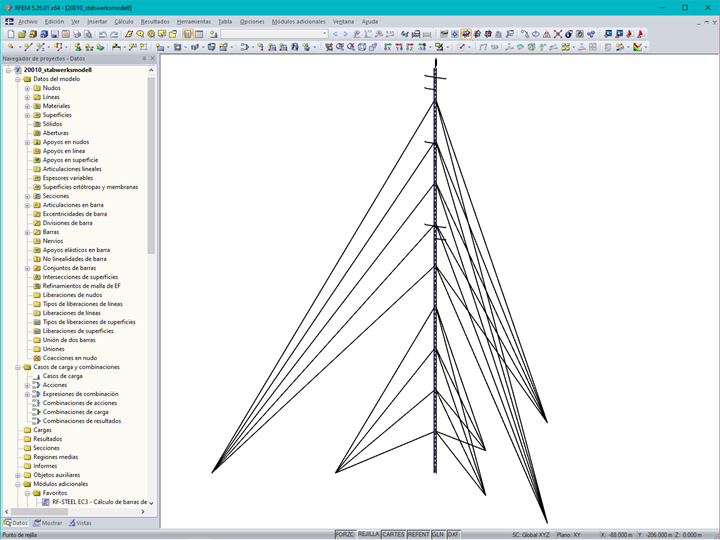

El cliente de Dlubal, m3-ZT GmbH, realizó el análisis y el diseño de la estructura de la torre, incluyendo la planificación y el cálculo de los detalles de la construcción. Para el análisis y diseño de la estructura utilizaron RFEM. Además, los ingenieros de m3-ZT ayudaron en el montaje a esta altura increíble.
La estructura y el dimensionamiento

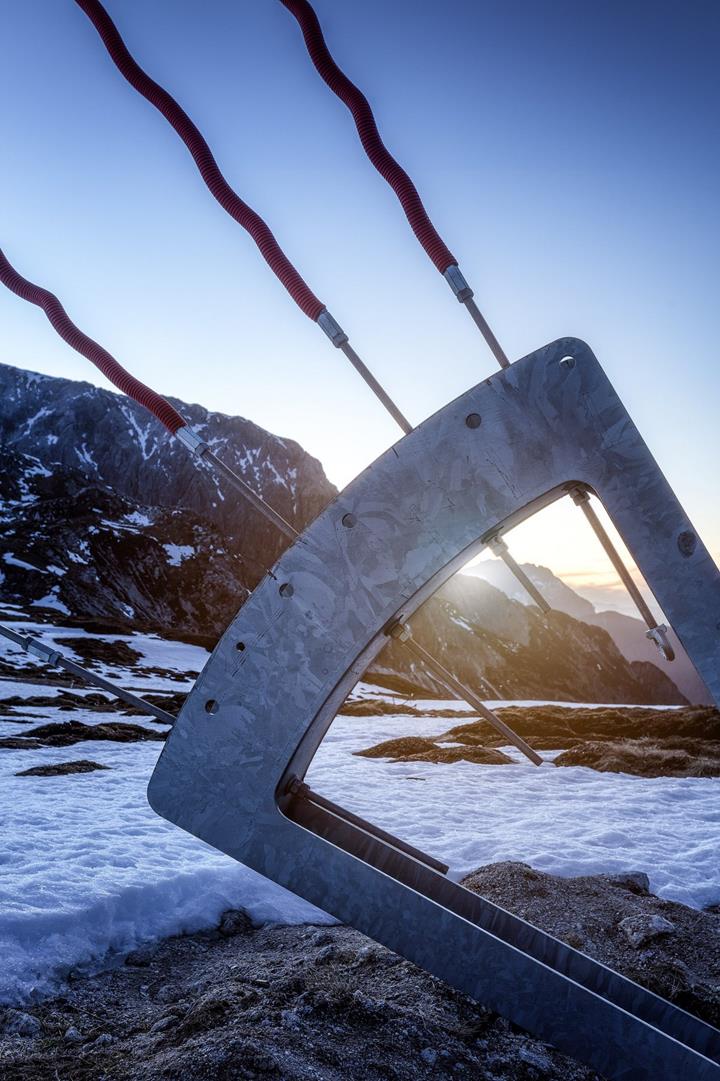

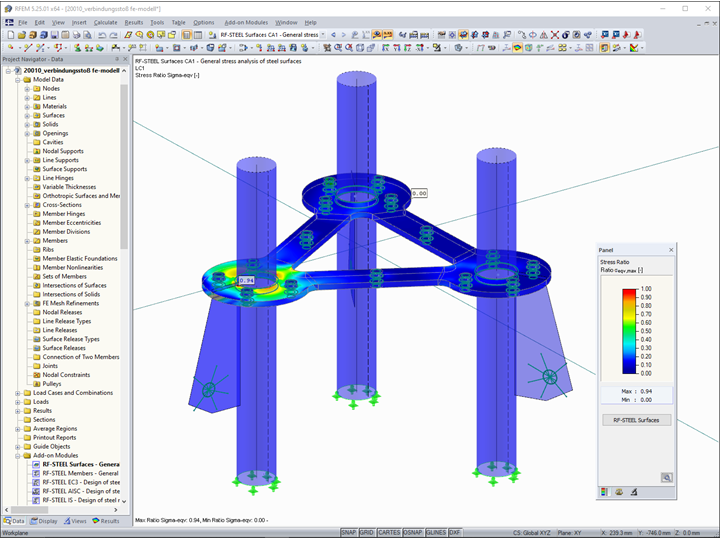

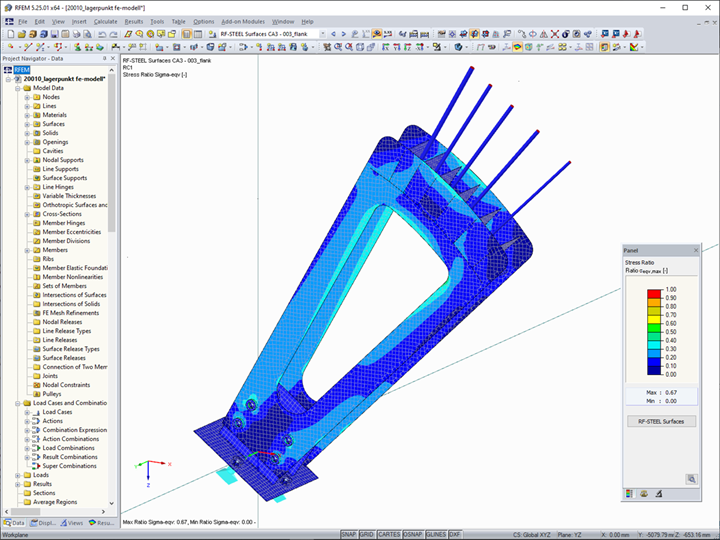

La torre de celosía de 100 m de altura tiene una planta triangular y se compone por perfiles tubulares de acero. La distancia al centro entre los tres pilares principales es de aproximadamente 60 cm. Cada 10 m, el esbelto mástil está fijado mediante cables de acero. Dependiendo de la carga, los cables tienen un diámetro de entre 12 y 19 mm.
La estructura se dimensionó para una velocidad media del viento de vb,0 = 31 m/s (según el informe del Instituto Central de Meteorología y Geodinámica [ZAMG]). Para esto m3-ZT GmbH generó cargas de viento utilizando RWIND Simulation y las importó al modelo de RFEM. La oficina de ingeniería civil de DI Stallinger Johann+Partner de Alta Austria realizó la verificación del análisis y diseño de la estructura. Esta oficina utilizó un software de análisis y diseño estructural diferente y aplicó las cargas de viento según la norma (EN 1991-1-4). Un resultado de la verificación fue que las fuerzas en el apoyo del viento solo diferían en un máximo del 2% en ambos modelos.

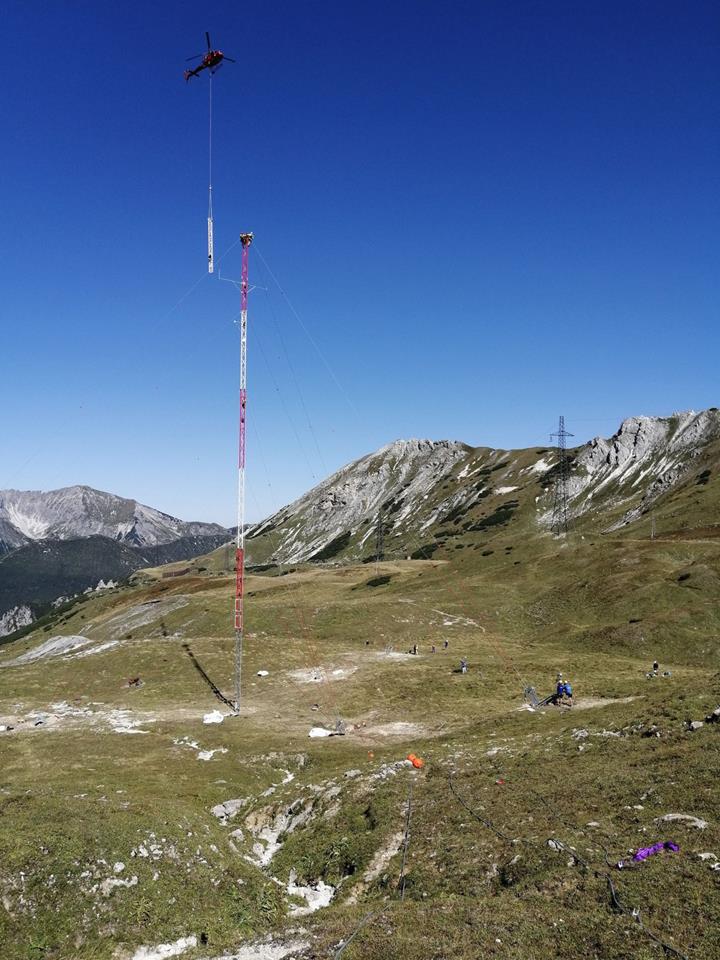

Para el montaje se requirió la ayuda de escaladores industriales y un helicóptero. La torre realizará mediciones de viento durante un período de 1,5 años.
Ubicación del proyecto
WindsfeldPalabras clave
Mástil Cercha Tensionado Cable
