Traliccio per la misurazione del vento a Radstadt Tauern, Austria

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

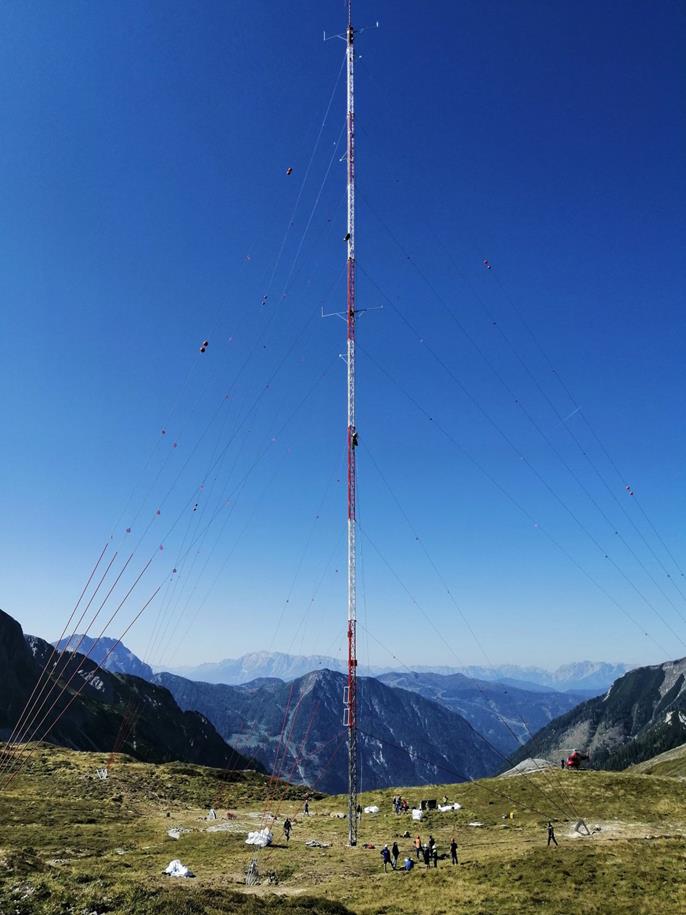

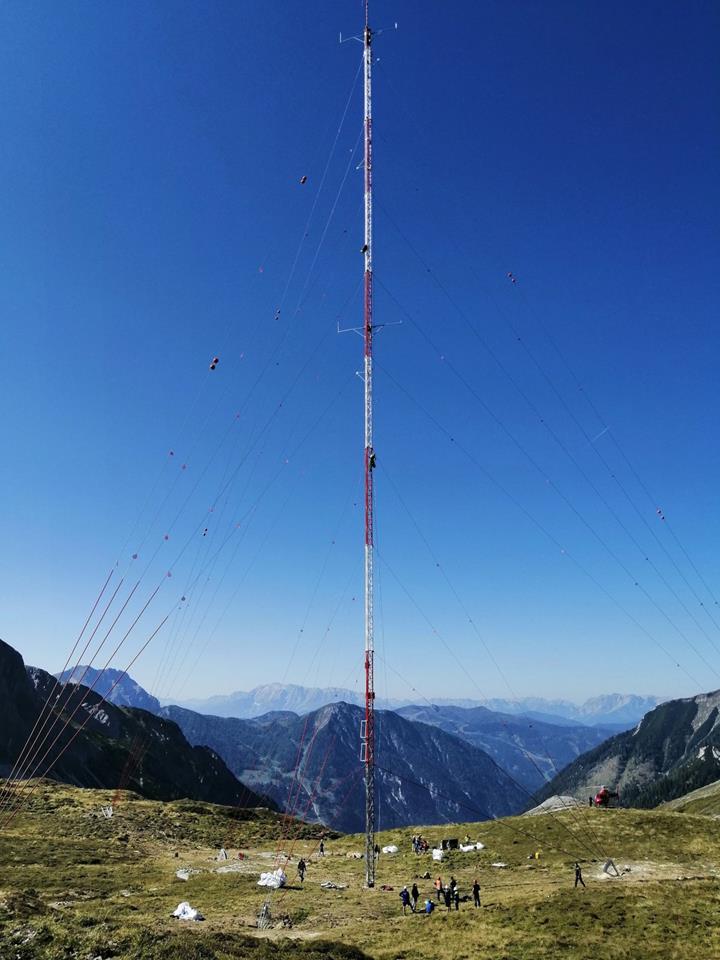

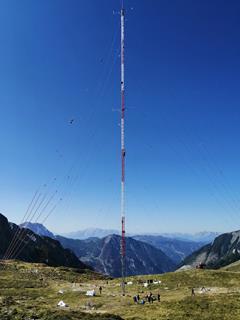

La costruzione di una torre alta 100 m ad un'altitudine di circa 2100 m sul livello del mare è un compito particolarmente impegnativo. Un progetto di questo tipo è stato realizzato nel settembre 2020 nell'area della cima "Windsfeld" a Flachau/Flachauwinkl, in Austria. Questo traliccio è una delle strutture più alte in Austria.

Committente Windsfeld GmbH
5550 Radstadt
Progettazione strutturale, assistenza al montaggio m3-ZT GmbH
5342 Abersee
Austria
www.m3-zt.at

Parametri del modello

Modello

Il cliente Dlubal m3-ZT GmbH ha eseguito l'analisi strutturale e la progettazione della torre, compresa la pianificazione e il calcolo dei dettagli costruttivi. Hanno utilizzato RFEM per l'analisi strutturale e la progettazione. Inoltre, gli ingegneri di m3-ZT hanno supportato il montaggio a questa incredibile altezza.

Struttura e progettazione strutturale

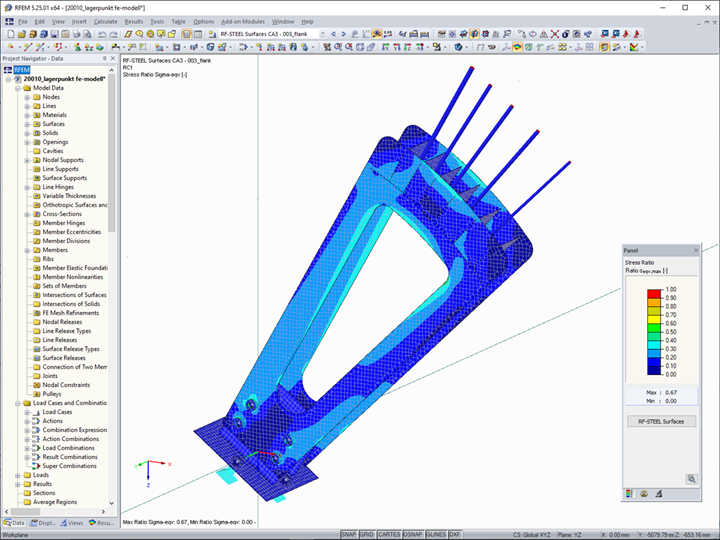

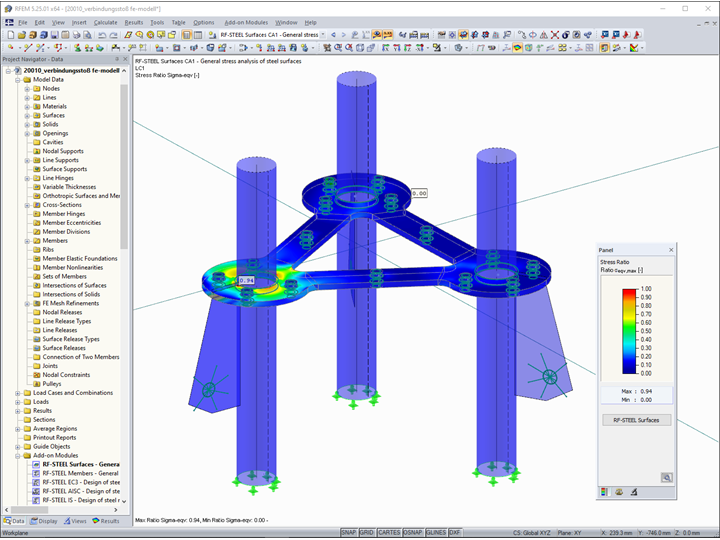

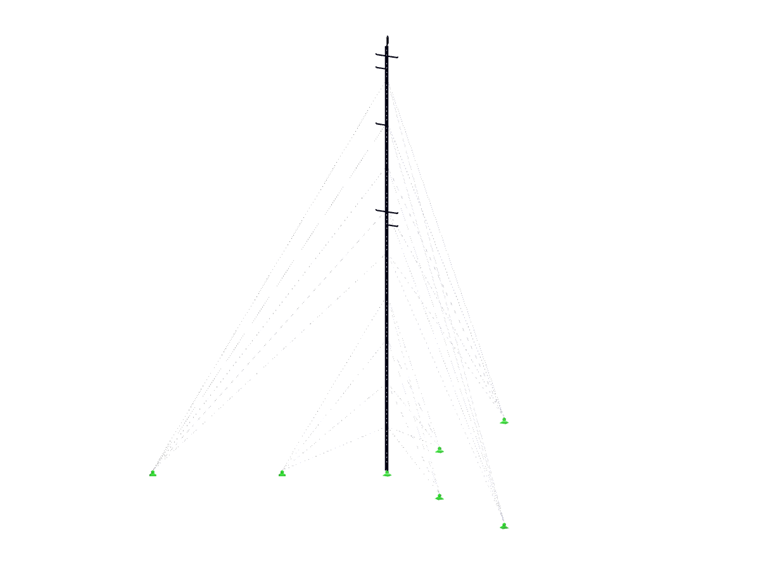

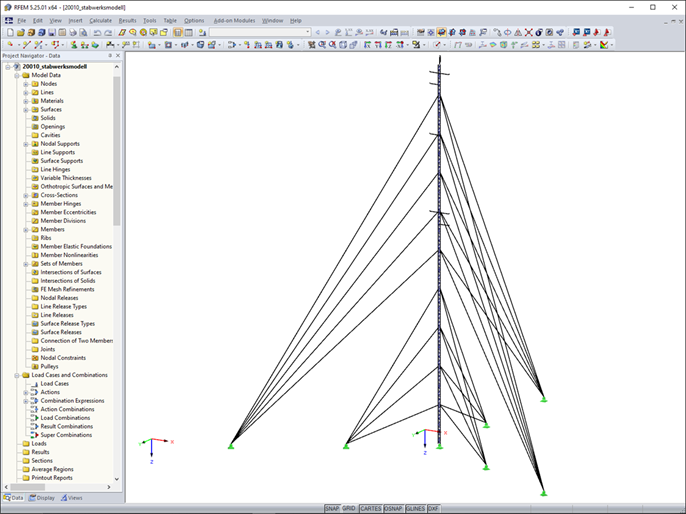

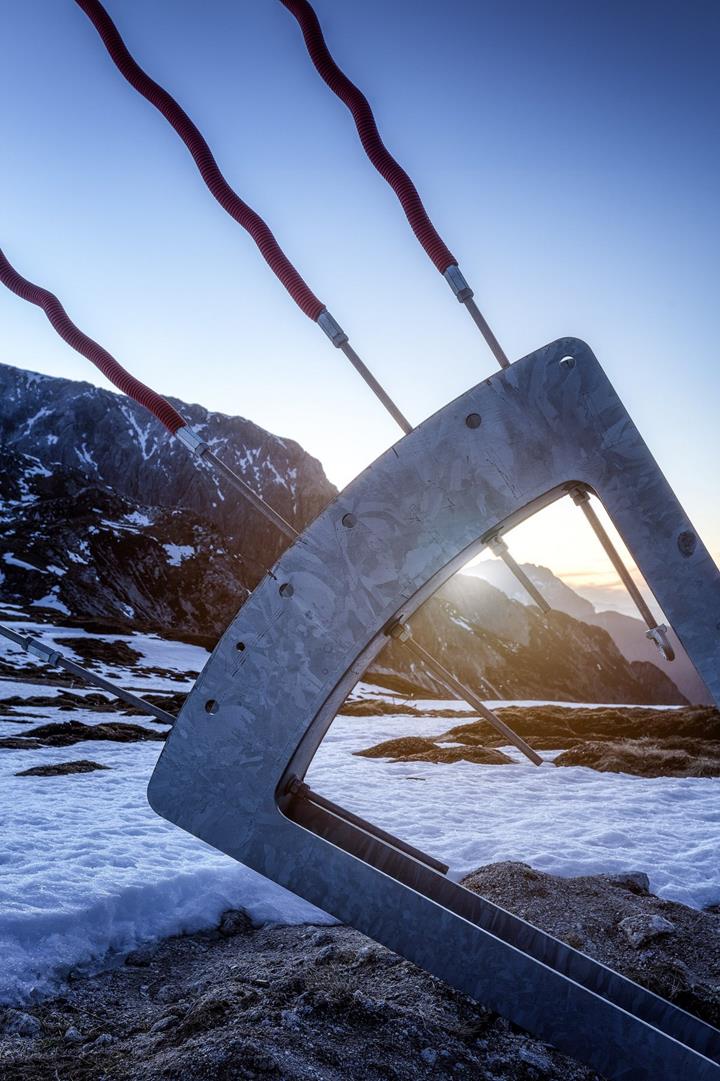

La torre alta 100 m ha una pianta triangolare ed è costituita da sezioni tubolari in acciaio. La distanza centrale tra le tre colonne principali è di circa 60 cm. Ogni 10 m, questo snello traliccio è fissato con funi d'acciaio. A seconda del carico, i cavi hanno un diametro compreso tra 12 e 19 mm.

La struttura è stata progettata per una velocità del vento media di vb,0 = 31 m/s (secondo il rapporto dell'istituto centrale di meteorologia e geodinamica [ZAMG]). m3-ZT GmbH ha generato carichi del vento utilizzando RWIND Simulation e li ha importati nel modello RFEM. Lo studio di ingegneria civile di DI Stallinger Johann+Partner dell'Alta Austria ha eseguito la verifica dell'analisi strutturale e la progettazione. Questo ufficio ha utilizzato un diverso software di analisi strutturale e di progettazione e ha applicato i carichi del vento secondo la norma (EN 1991-1-4). Un risultato della verifica è stato che le reazioni vincolari del vento in entrambi i modelli differivano solo di un massimo del 2%.

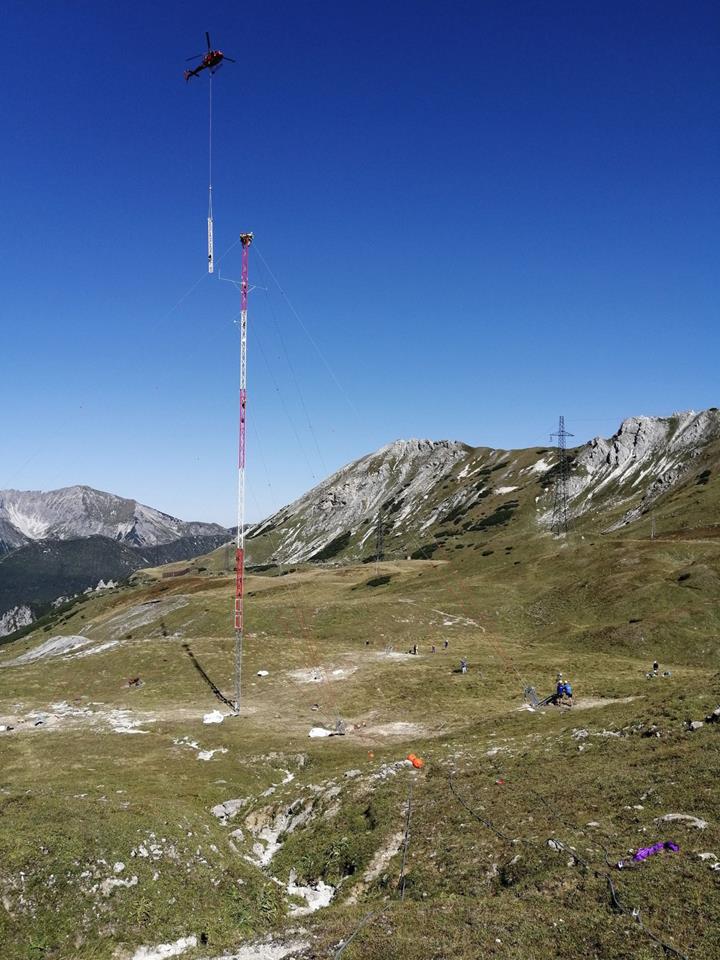

Scalatori industriali e un elicottero hanno aiutato a montare il traliccio. La torre effettuerà misurazioni del vento per un periodo di 1,5 anni.

Posizione del progetto

Windsfeld
Flachau/Flachauwinkl
Austria

Parole chiave

Traliccio Trave reticolare Pretensione Fune
